IM7.中身と土台

仕上がりの強さ・軽さ・反りにくさを決める、2つの基本です。モデルの中身（充填）と、底に付ける土台。この2つを覚えれば、ひととおりの造形ができます。

A.中身 ― 充填（じゅうてん）

用語：充填（インフィル） 充填（インフィル）＝モデルの内部を埋める構造。外側の壁の内側を、格子などの模様ですき間をあけて埋めます。すき間を多くすると軽く・速く・材料少なく、詰めると重く・遅く・頑丈になります。覚えるのは 「どれくらい詰めるか（充填率）」と 「どんな模様で詰めるか（充填形状）」の2つだけです。

A-1. 充填率 ― どれくらい詰めるか（％）

充填率は、中身を何％埋めるかです。0％＝空っぽ、数字が大きいほど詰まります。標準（デフォルト）は 20％。高いほど頑丈ですが、材料も時間も増えます。低いほど軽く速いですが、外から押すと変形しやすくなります。設定はスライスの準備の「充填」タブにあります。

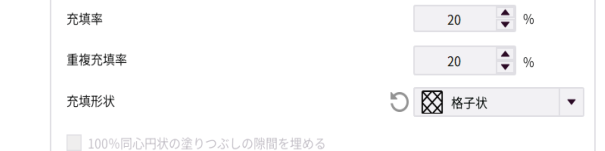

「充填」タブの設定。充填率 20%、重複充填率 20%、充填形状格子状 — ▲ 「充填」タブ。**充填率（％）**と**充填形状**はここで決める（標準は20％・格子状）

充填率の目安	こんなとき	ようす
〜10％	見た目だけの置物・軽い試作	とても軽い・速い。力には弱い
20％（デフォルト・標準）	ふだんの造形。迷ったらここ	軽さと丈夫さのバランスが良い
30〜50％（ここが実用の上限）	力がかかる・しっかり使う部品	頑丈。ただし50％を超えても強度はほぼ変わらず、時間と材料の無駄

充填率100％は避ける（NG）「丈夫にしたいから100％」はおすすめしません。3Dプリンターは材料を溶かして積み上げるので、中までぎっしり詰めると熱でふくらんだ分の逃げ場（残留応力の逃げ場）がなくなり、ヒケ（表面のへこみ）・反り・割れが出やすくなります。強度が欲しくても充填率は50％まで。それ以上は強度がほとんど変わらず、時間と材料を損するだけです。

まずは標準のままでOK標準は 20％です。多くの造形はこれで十分。「割れた・たわんだ」と感じたら、次の造形で 30〜40％（最大でも50％）に上げてみる、という直し方が分かりやすいです。

A-2. 充填形状 ― どんな模様で詰めるか

同じ充填率でも、埋める模様（形状）で「強い方向」「速さ」が変わります。初心者が知っておくとよい代表は次の6つです。迷ったら Cross Hatch（クロスハッチ）でOKです。

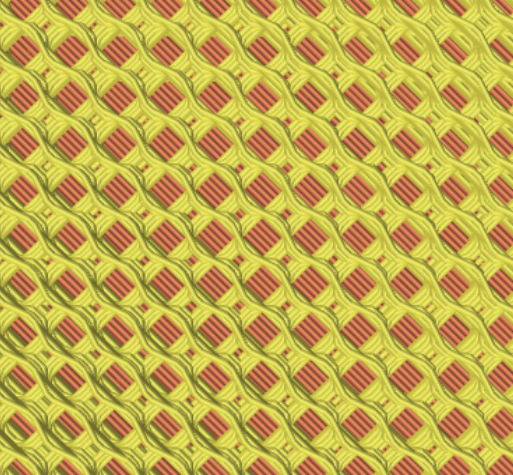

Cross Hatch の充填パターン — Cross Hatch
速さと強さのバランス◎

こうしたい	おすすめ形状	ひとこと
迷ったら（万能）	Cross Hatch	速さと強さのバランスが良い。ふだんはこれでOK

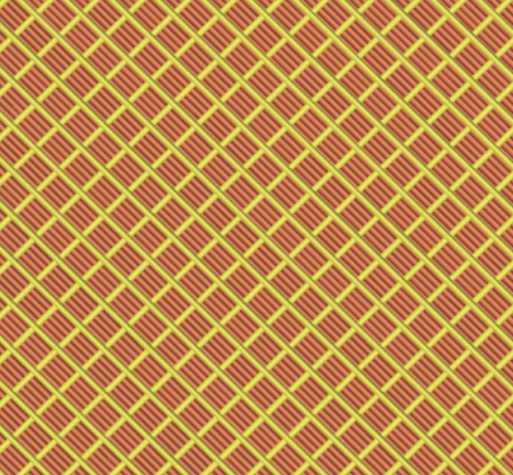

とにかく速く・軽く	格子状 / 一直線	いちばんシンプル。速い

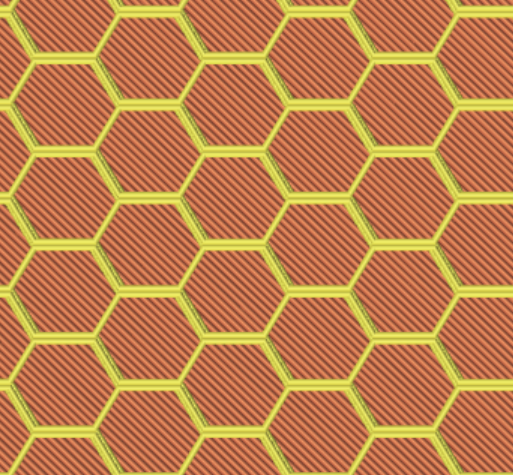

上からの重さに強く（棚・ふた）	ハニカム	ハチの巣。縦（Z）方向に強い

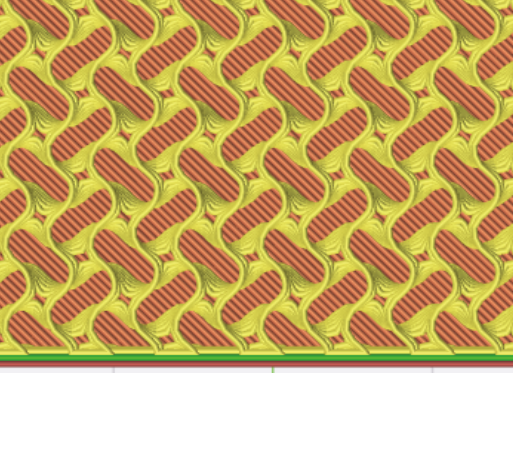

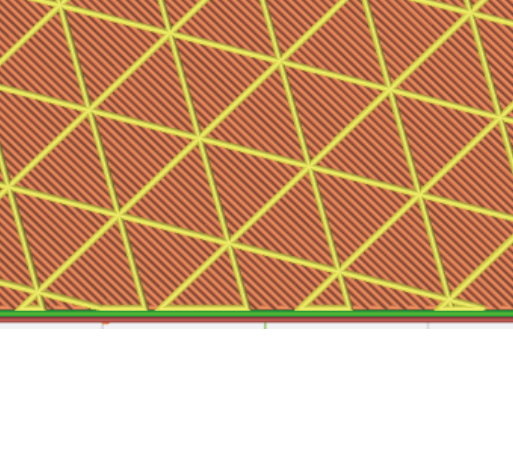

横や全方向に強く（実用部品）	三角形・立方体・ジャイロイド	しっかり頑丈。ジャイロイドは時間長め

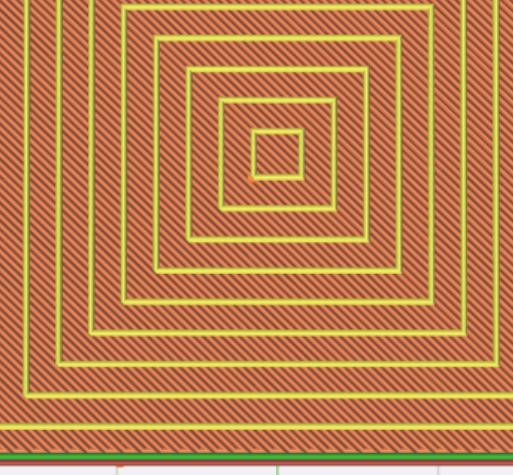

飾り・薄物・しなり	同心円状	いちばん弱い。軽く柔らかい

もっと詳しく充填角度（標準は45/135で触らなくてOK）や、形状ごとの細かい違いは ⑤ U6. 充填のくわしい設定にまとめています。

B.土台 ― 反り・はがれを防ぐ

造形物がプレートからはがれたり反ったりするのを防ぐため、底に「土台」を付けられます。設定はスライスの準備の「プラットフォームの追加」にあります。E3では、土台は「スカート」か「ブリム」を使います（次の2つを覚えればOK）。

スカートを付けた造形例 — ▲ **スカート**：触れない囲み線（ノズル慣らし）

ブリムを付けた造形例 — ▲ **ブリム**：底にくっつくつば（はがれ・反り防止）

用語：スカート / ブリム スカート＝モデルに触れない囲み線。造形のはじめにノズルを慣らし、先端の余分なフィラメント（ゴミ・かすれ）を出し切る役目（接着はしません）。
ブリム＝モデルの底に付くつば状の縁。底の面積を広げて、はがれ・反りを防ぐ（接着を助ける）。

どちらを使う？ふつうはスカートでOK。「うまくくっつかない・反る」ときは「ブリム」にします。よく反る材料（ABS など）や大きな造形ほどブリムが向いています。テンプレートによっては最初から「ブリムのみ」が選ばれていることもあります。公式（日本3Dプリンター）も、E3のようなフレキシブルプレート機ではスカートを推奨しています（出典：プラットフォーム設定の種類と機能）。

ブリムでも反るときはブリムの周数を10周程度に増やす、プラットフォーム温度を5〜10℃上げるなどの合わせ技があります。→ 共通8章「反り・剥がれの実践対策」

「ラフト」は使いません土台にはもう一つ「ラフト」（下に敷く台座）もありますが、E3では基本使いません。接着が強力すぎてあとで剥がしにくく、底面も荒れがちだからです。スカートかブリムで十分です。

このページでおさえること ① 充填率＝デフォルト20％、足りなければ30〜40％（最大50％。100％はNG）。 ② 充填形状＝迷ったら Cross Hatch。 ③ 土台＝ふだんはスカート、反るならブリム（ラフトは使わない）。
