4.各部の名前とはたらき

これから出てくる「ノズル」「ビルドプレート」などの言葉を、先に写真で確認しておきましょう。場所と名前が分かると、あとの手順がぐっと読みやすくなります。

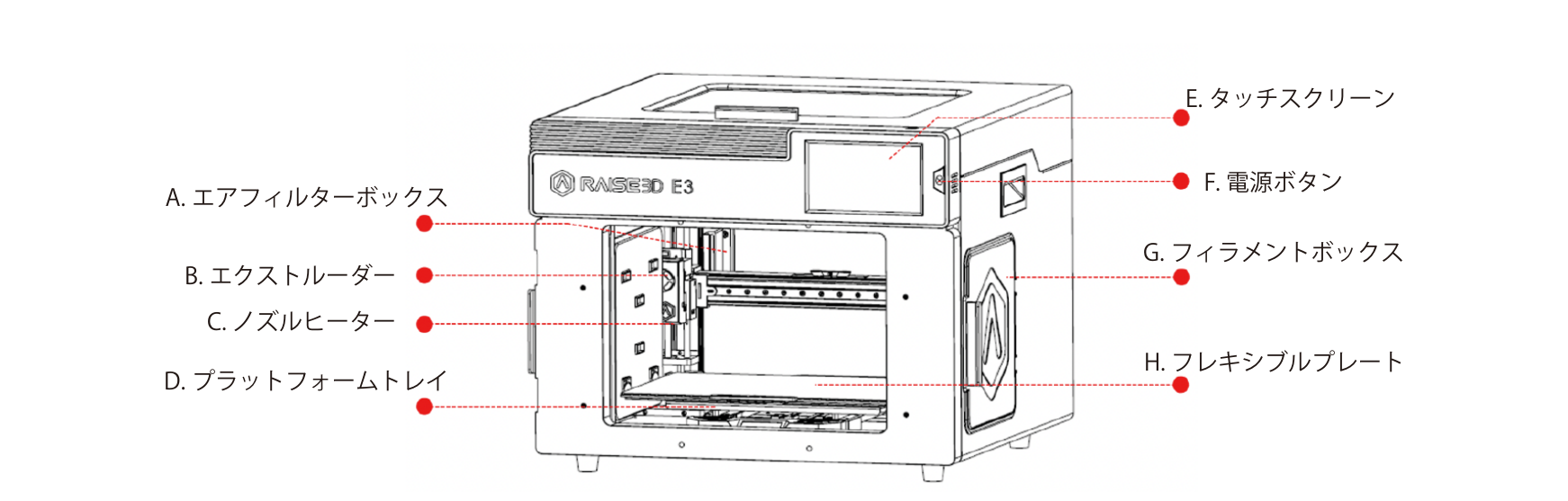

前面（よく使う部分）

Aエアフィルターボックス造形中に出るにおい・有害ガスの一部を取り除きます

Bエクストルーダーフィラメント（材料の糸）をノズルへ送り込む装置

Cノズルヒーター材料を溶かす先端部。とても熱くなります（最高300℃）

Dプラットフォームトレイ造形台。磁石でビルドプレートを固定します

Eタッチスクリーン操作と状態表示を行う画面

F電源ボタン画面のスリープ切替。10秒長押しで再起動

Gフィラメントボックス材料のスプール（糸巻き）を入れる場所

Hフレキシブルプレート曲げて造形物を取り外せる、しなる造形シート

用語：フィラメント / スプールフィラメント＝3Dプリンターの「インク」にあたる樹脂の糸。スプール＝そのフィラメントが巻かれた糸巻きのことです。

やけど注意 C ノズルヒーターとD プラットフォーム（造形台）は、稼働中・稼働直後はとても高温です。素手で触れず、付属の耐熱手袋を使ってください。お子さまを近づけないでください。

ヒント造形物がはがしにくいときは、H フレキシブルプレートを台から外して軽く曲げると、パキッと外れます。無理にヘラでこじらないのがコツです。

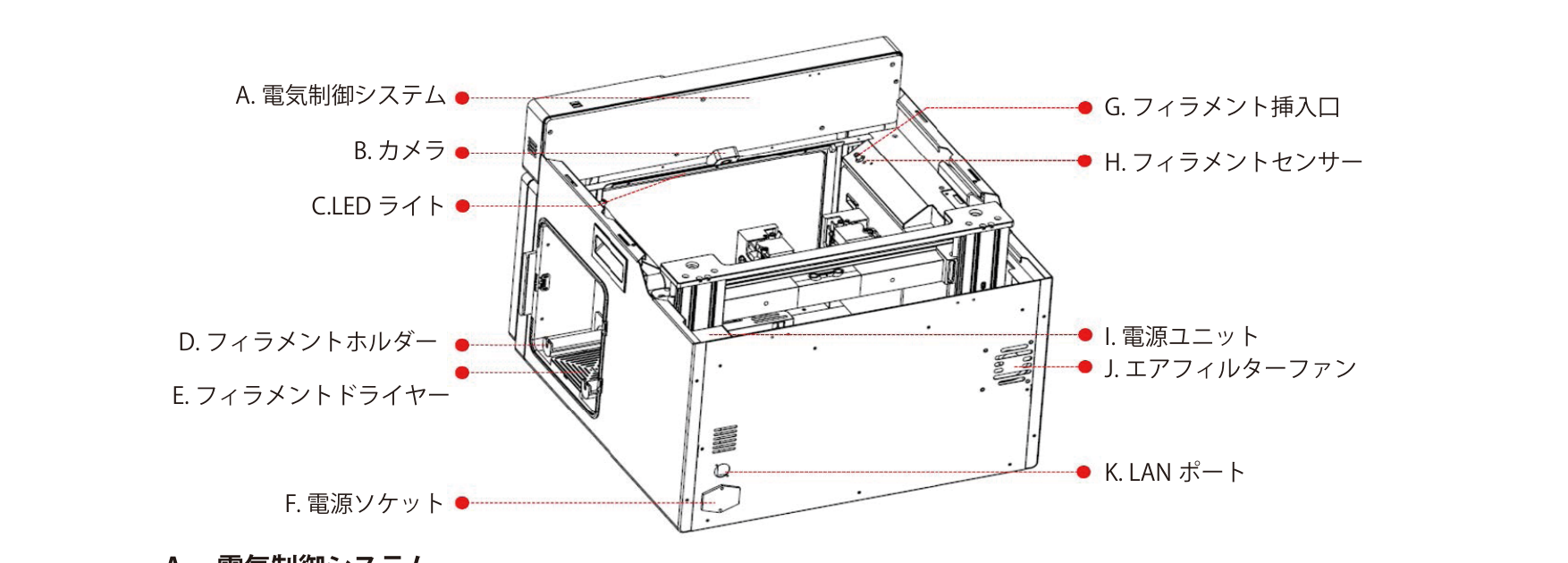

背面には電源やネットワークの差込口、材料まわりの部品があります。下の図と一覧で位置を確認しておきましょう。

A電気制御システム制御基板など。通常は開けません

Bカメラ造形のようすを確認できます

CLEDライト庫内の照明

Dフィラメントホルダースプールを支えます（最大3kg）

Eフィラメントドライヤー材料の湿気を防ぐ乾燥機構

F電源ソケット電源コードの差込口

Gフィラメント挿入口材料をヘッドへ送り出す入口

Hフィラメントセンサー材料切れを検知して一時停止

I電源ユニットとても危険。分解しないでください

Jエアフィルターファンフィルターを通して排気します

KLANポート有線LAN（ネットワーク）の差込口

このページでおさえること ① 熱くなるのは「ノズル」と「造形台」。 ② 材料は「フィラメント（糸）＝スプール（糸巻き）」。 ③ 造形物は「フレキシブルプレートを曲げて」外す。
