「12Kなら高画質」は本当か？Form 4（4K）がカタログスペックを超えて高精度な理由
ここ数年、光造形（SLA）方式の3Dプリンター業界では、激しい「解像度競争」が繰り広げられています。「8Kパネル搭載」「驚異の12K解像度」——そんな魅力的なスペックを掲げる製品が次々と登場し、カタログ上のピクセルサイズ（画素の大きさ）は、かつての50µmから、今や20µm以下にまで微細化が進んでいます。
スマートフォンの画面であれば、ピクセル数が多ければ多いほど高精細で美しい映像になります。しかし、「光でレジンを固める」3Dプリンターの世界でも、同じ常識が通用するのでしょうか？
今回、Formlabs公式から非常に興味深い技術検証レポート「SLA光造形でピクセルサイズが精度・細部表現・表面品質に及ぼす影響」が公開されました。その内容は、これまでのスペック至上主義に一石を投じる衝撃的なものです。
本記事では、この公式レポートをベースに、私たち販売店が現場で培った知見を交えながら、「カタログスペックの数字に踊らされず、本当に精度の高いプリンターを見極める方法」を徹底解説します。
出典：Formlabs公式「SLA光造形でピクセルサイズが精度・細部表現・表面品質に及ぼす影響」
1. カタログ値の「罠」とForm 4の正解
多くのエンジニアや設計者の方が、機種選定の際にまず目にするのが「XY解像度（ピクセルサイズ）」でしょう。「数値が小さいほど、より細かく、より正確に造形できるはずだ」と考えるのは自然なことです。
しかし、Formlabsが行った比較検証の結果は、その直感を裏切るものでした。
「ピクセルサイズ」≠「造形品質」の衝撃的な事実
以下の表は、Formlabsの最新機種である Form 4（ピクセルサイズ 50µm）と、他社の高解像度MSLAプリンター（8K/12K）を用いて、同一データの造形結果を比較したものです。
| 比較項目 | Form 4 (LFD方式) | プリンターC (MSLA方式) | プリンターD (MSLA方式) |
|---|---|---|---|
| パネル解像度 | 4K | 8K | 12K |
| ピクセルサイズ | 50 µm | 28 µm | 19 × 24 µm |
| 寸法精度 (±50µm以内の割合) |
95.5% | 53.9% | 87.2% |
| 微細流路の再現性 (ネガティブチャンネル5本中) |
4本成功 | 3本成功 | 4本成功 |
| 壁面の直立性 (サポート材なし) |
良好 | 薄壁で倒れ発生 | 薄壁で倒れ発生 |
ご覧の通り、ピクセルサイズが最も大きい（50µm）はずの Form 4 が、寸法精度において最も高いスコア（95.5%）を記録しており、20µm台の極小ピクセルを持つ他社機を上回っています。また、微細な空洞（流路）の再現性においても、12K機と同等以上の結果を出しています。
なぜ、このような逆転現象が起きるのでしょうか？
光造形の真実：重要なのは「画素数」より「光の質（PSF）」

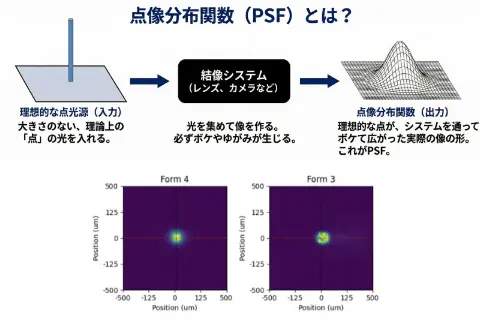

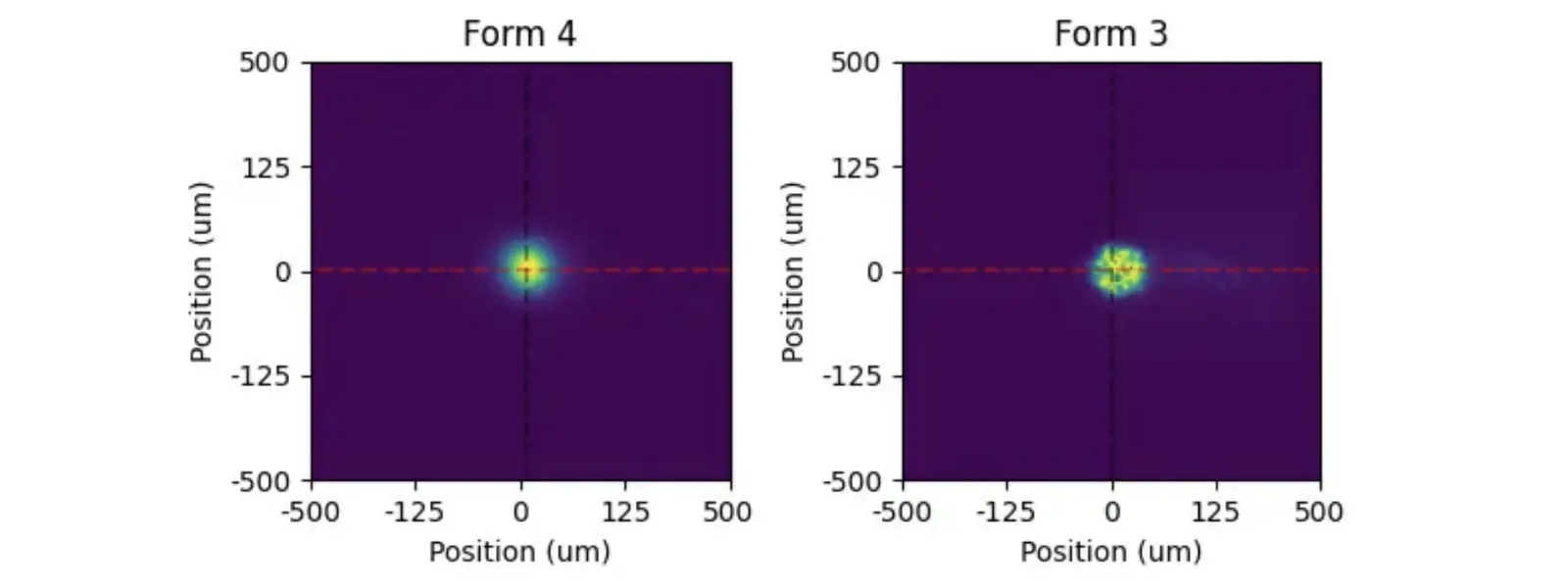

この謎を解く鍵は、PSF（点拡がり関数）という概念にあります。
スマートフォンの画面は光を見るだけですが、3Dプリンターの光は「樹脂を化学反応で硬化させるエネルギー」です。
一般的なMSLAプリンター（LCD方式）では、光源から出た光が拡散しながら液晶パネルを通過するため、どうしても画素の境界がぼやけてしまいます。これを「PSFが広い」状態と言います。いくらピクセルを細かく刻んでも、肝心の光が滲んで隣のピクセルまで硬化させてしまえば、シャープな造形はできません。
一方で、Form 4 が採用した LFD（Low Force Display） 方式は、ここが決定的に異なります。
- LEDパネル（バックライト）の高度な制御：光源からの光をレンズアレイでコリメート（平行化）し、真っ直ぐな光として液晶に届けます。
- エネルギーの集中：1つのピクセルの中央に光エネルギーを集中させることで、数値上の50µmという枠内でも、極めてエッジの効いた硬化を実現します。
つまり、「滲んだ20µm」よりも「クッキリとした50µm」の方が、結果として寸法通りに仕上がるというのが、光造形の物理的な真実なのです。
現場での活用イメージ：数値よりも「使える」部品を
この違いは、実際の業務でどのように影響するでしょうか。
- 嵌合（かんごう）パーツの試作
他社高解像度機：ピクセルの滲みにより、オス・メスの境界が太りやすく、設計データ通りに出力しても「入らない」「キツイ」という現象が起きがちです。
Form 4：光のキレが良いため寸法公差が安定しており、後加工なしで「スッ」と嵌まるスムーズな組立が可能になります。 - マイクロ流路デバイスの開発
他社高解像度機：光漏れによって微細な流路内部が埋まってしまうことがあります。
Form 4：ネガティブ（空洞）形状の再現性が高いため、複雑な内部構造を持つ部品でも設計通りの機能を発揮します。
2. 「精度の隠れた主役」たち
ここからは、カタログスペックには載らないけれど、「これこそが精度の要だ」と考えているポイントを深掘りします。
① スペックに現れない「剥離力」の影響
光造形（SLA/LFD）において、寸法精度を狂わせる最大の敵をご存知でしょうか？ それは「剥離力」です。
造形中、1層硬化するたびに、造形物はフィルムの底から引き剥がされます。この時、強力な力がかかると、まだ柔らかいモデルが引っ張られて歪んでしまいます。いくら光学系が優秀でも、この物理的な力でモデルが伸びてしまっては意味がありません。
- 従来のMSLA機：フィルムに強く張り付くため、引き剥がす際に大きな力がかかりがちです。これが薄壁の倒れや寸法の狂いにつながります。
- Form 4 (LFD方式)：独自開発のリリーステクスチャ（微細加工された表面）を持つ Form 4 レジンタンク と、二層構造の柔軟なフィルムを採用しています。これにより、造形物へのダメージを極限まで低減し、形状を保ったまま優しく剥離します。
Form 4が他社機と比較して「壁面の直立性」で勝っていた理由は、単に光が良いだけでなく、この「剥離プロセス」が圧倒的に優れているからなのです。
② アンチエイリアスとPreFormの力
「でも、50µmだと表面に積層痕やドット感が出るのでは？」と心配される方もいらっしゃいます。
ご安心ください。ここで活躍するのが Formlabs専用ソフトウェア PreForm です。
PreFormは、スライス処理を行う際に高度な「アンチエイリアス（グレースケール処理）」を自動的に適用します。デジタル画像のエッジを滑らかにするように、ピクセルの境界部分の光量を細かく調整することで、肉眼では50µmの階段を感じさせない、滑らかな曲面を生み出します。
ハードウェア（プリンター）とソフトウェア（PreForm）が一体となって設計されているFormlabs製品ならではの強みと言えるでしょう。
-
造形中の剥離力を低減
3. 【コラム】「高精細な造形」を台無しにしないために
最後に、プロフェッショナルな皆様へ、ワークフロー最適化のための重要なヒントをお伝えします。それは「洗浄工程」の落とし穴についてです。
Form 4 がどれほど高い寸法精度（インプラントモデルで95.5%が±50µm以内）で造形したとしても、その後の「洗浄」が不十分であれば、すべてが水の泡になります。
- 表面に残った未硬化レジンのヌメリ。
- 微細なモールドやネジ山の谷間に溜まったレジン。
これらがそのまま二次硬化してしまうと、表面は荒れ、寸法は太り、本来の精度が出なくなります。「プリンターの精度が悪い」と感じるトラブルの多くが、実は洗浄不足に起因しています。
精度のラストワンマイルを埋める「洗浄液 3D Medsupo」
そこで私たちが推奨しているのが、洗浄液 3D Medsupo（スリーディーメドサポ） です。
強力な洗浄力で、粘度の高いレジンや、入り組んだ微細構造の奥に残ったレジンも、素早く確実に洗い流します。Form 4の「キレ」のある造形を、そのままの状態で取り出すことができます。また、運用コストを抑えつつ、IPA（イソプロピルアルコール）と同等以上の仕上がりを実現し、有機則非該当タイプも選べるため、オフィスの環境改善にも貢献します。
「精度」とは、プリンター単体の性能ではなく、造形から後処理までを含めたトータルワークフローの結果です。Form 4のポテンシャルを100%引き出すために、ぜひ洗浄工程も見直してみてください。
4. まとめ
■ 本記事の重要ポイント
- スペック表より「実測値」を重視：50µmのForm 4が、12K（19µm）の他社機より高い寸法精度を記録。
- 「光の質」が勝負の分かれ目：LFD技術による光の平行化と均一性が、カタログ値を超えた高画質を実現。
- トータルバランスで選ぶ：優れた剥離技術、PreFormの補正、そして適切な洗浄を組み合わせることで、真のプロ品質が得られる。
「今のプリンターでは寸法が出ない」「カタログスペックに惹かれて買ったが、期待外れだった」
そんなお悩みをお持ちの方は、ぜひ一度、私たちの実機デモやサンプルをご覧ください。数値だけでは分からない「本物の精度」を実感していただけるはずです。
