リバースエンジニアリング

図面のない現物から、編集できる CAD を起こす。廃番部品の再製作、破損部品の修復、改造部品の設計、金型の複製。精度 0.020mm・非接触・習得 1 時間以内（メーカー案内）。

見積フォームへ出張デモスキャンを見る
雪原の Cybertruck

何を測るか → 向く機種

上の写真が測りたい物、下が向く機種です。

小型部品・廃番部品・治具

小型部品・廃番部品・治具

手に持てる部品。はめ合いの寸法を現物どおりに。

SIMSCAN Gen2SIMSCAN Gen2最も小型・0.020mm。破損部品を 1 個 5 分でスキャンして再製作した公式事例。
中〜大型・金型・車両の一部

中〜大型・金型・車両の一部

マフラーや金型のように大きく、深い溝もある。

KSCAN-EKSCAN-E5cm〜8m を 1 台・深穴モード・0.020mm。金型修理とリバースを両立した公式事例。
エントリー価格帯・カラーつき

エントリー価格帯・カラーつき

エントリー価格帯で、黒や光沢面もスプレーなしに。

3DeVOK MT Gen23DeVOK MT Gen20.03mm・ハイブリッド位置合わせ・24bit カラー。DefinSight MODEL や Design X で CAD 化。

機能 × 機種

機能SIMSCAN Gen2SIMSCAN Gen2KSCAN-EKSCAN-E3DeVOK MT Gen23DeVOK MT Gen2
精度◎0.020mm◎0.020mm○0.03mm
測れる大きさ○小〜中型◎5cm〜8m○5cm〜5m
深穴・溝◎深穴モード◎深穴モード○単線レーザー
黒色・光沢面○ブルーレーザー（公表）○ブルーレーザー（公表）◎スプレーなし（公表）
マーカー−貼る−貼る（削減可）○最少〜不要
カラー−−◎24bit
CAD 化ソフト◎Geomagic Design X◎Geomagic Design X◎DefinSight MODEL／Design X
価格帯○お見積り○お見積り◎エントリー（お見積り）

◎＝最も向く　○＝対応　−＝非対応。数値はメーカー公表値。CAD 化ソフト＝Geomagic Design X（お取り扱い）、DefinSight MODEL（メーカー・有償）。ソフトウェアのページへ。

できること＝4 ステップ

1
現物をスキャン

現物をスキャン

部品の形を点群で取り込む。狭い場所は SIMSCAN。

2
モデルを確認

モデルを確認

メッシュ化して形状を確かめる。欠けは追加スキャン。

3
CAD を作る

CAD を作る

フィーチャー抽出・パラメトリック化（Design X／DefinSight MODEL）。

4
新しい部品を作る

新しい部品を作る

再設計・3D プリント・加工へ。

メーカー公式の事例

SCANTECH（SCANOLOGY）の公式サイトに掲載された事例の要約です。数値は公式の記載どおり。

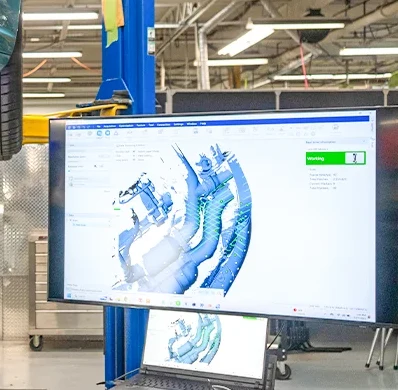

廃番のマフラーを現物から再製作（KSCAN-Magic）

廃番のマフラーを現物から再製作（KSCAN-Magic）

ポルシェ 911 の廃番マフラー。データも供給元もない部品をスキャンし、代替部品を設計・製作。

メーカー公式の原文（英語）

Cybertruck のワイドボディキット設計（NimbleTrack）

Cybertruck のワイドボディキット設計（NimbleTrack）

充電口・トランク・センサーを開閉した状態ごとにスキャン。精度 0.025mm でワイヤレスに車両全体を取り込み。

メーカー公式の原文（英語）

破損した樹脂部品を 1 個 5 分で再現（SIMSCAN）

破損した樹脂部品を 1 個 5 分で再現（SIMSCAN）

入手できない小さな樹脂部品を 1 個約 5 分でスキャンし、CAD 化して 3D プリントで再製作。所要は数時間から数分に。

メーカー公式の原文（英語）

航空機エンジン整備の専用治具（NimbleTrack）

航空機エンジン整備の専用治具（NimbleTrack）

暗い金属面の複雑形状を 10 分で取り込み、整備用の治具を設計。

メーカー公式の原文（英語）

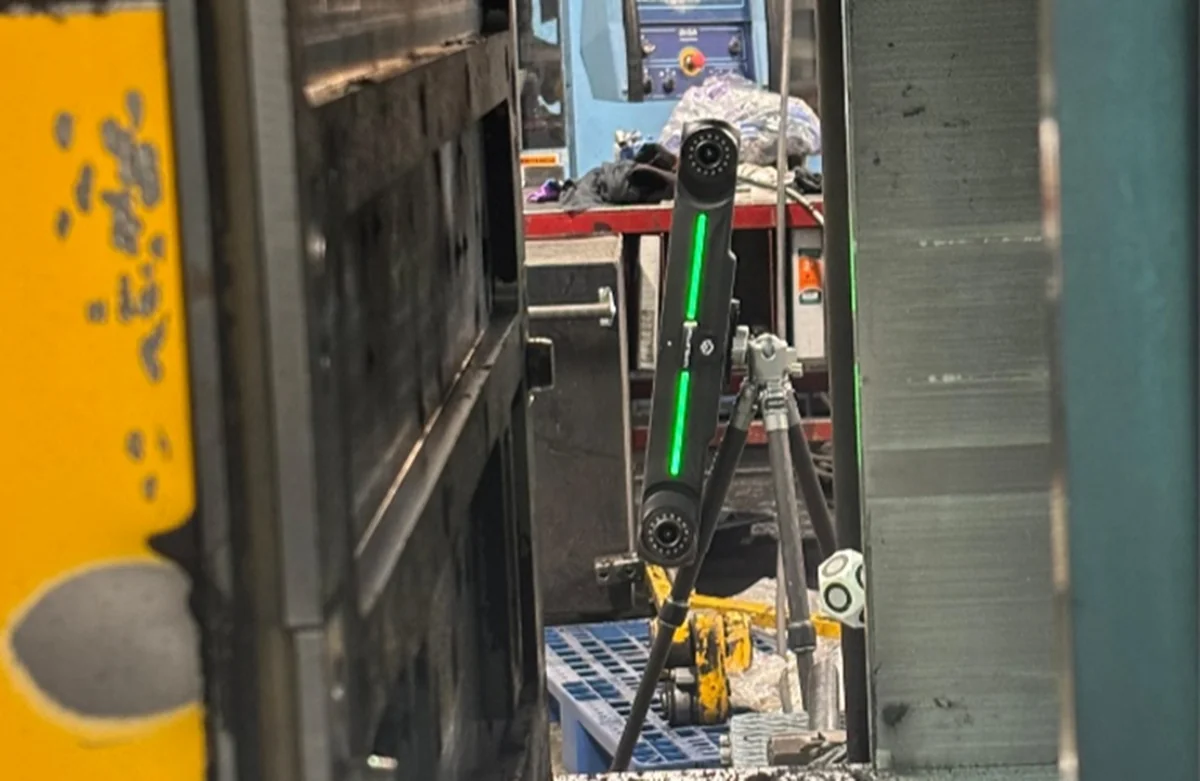

金型の修理とリバースを速く（KSCAN-E）

金型の修理とリバースを速く（KSCAN-E）

金型測定・修理検査・リバースエンジニアリングを 1 台で。日常業務では速さと結果の出しやすさを重視。

メーカー公式の原文（英語）

フォーミュラカーのシート再設計（SIMSCAN-E）

フォーミュラカーのシート再設計（SIMSCAN-E）

600g・17 本平行レーザー・0.020mm で座席を取り込み、再設計と製作へ。

メーカー公式の原文（英語）

よくある質問

Q. 図面のない部品から CAD を作れますか？A. 作れます。スキャンした点群をメッシュにし、Geomagic Design X や DefinSight MODEL でフィーチャーを抽出して、SOLIDWORKS・NX・Inventor・Creo で編集できる CAD にします。メーカーの事例では、廃番のマフラーや破損した樹脂部品を現物から再製作しています。
Q. どのくらいの時間で覚えられますか？A. メーカーの案内では、操作は 1 時間以内で習得できるとしています。小物のスキャンは約 10 分です。CAD 化の手順は設置講習でご案内します。
Q. 黒い部品や光沢のある部品でも取れますか？A. ブルーレーザーは黒色・反射面に対応します（メーカー公表）。透明や強い反射はスキャンスプレーを使います。3DeVOK MT Gen2 はスプレーなしで黒・光沢面に対応します。

リバースエンジニアリングは、対象の部品を出張デモスキャンで取り込み、CAD 化までの流れを確かめられます。

見積フォームへ電話で相談する（042-444-7220）
