KSCAN

Name: KSCAN-E 3D スキャナー
Brand: SCANTECH

6 つのスキャンモードで、小型から大型まで 1 台。ワイヤレスのオールインワン。

法人請求書払い銀行振込発注書可

KSCAN-E精度 0.020mm・6 モード・対象物 0.05〜8m・829 万点/秒・Wi-Fi 6。穴・エッジ検査と自動補正フォトグラメトリを内蔵

KSCAN-X精度 0.030mm（広範囲 0.075mm）・1 ショット 2.6 × 1.8m・対象物 0.5〜15m・645 万点/秒・Wi-Fi 6

KSCAN-MAGIC精度 0.020mm・5 モード（赤外線＋ブルー）・写真測量システム内蔵・270 万点/秒・USB 3.0

価格はお見積りでご案内します。

機種とオプション（タッチプローブ・パイプ測定・スケールバーなど）で変わります。

見積フォームへ電話で相談する

納期は見積時にお伝えします。

特長 3 つ

6 モード小型から 8m まで 1 台で超高速・精密・広域・深穴・穴エッジ・フォトグラメトリ（KSCAN-E）

0.020mm計測級の精度と 0.010mm の分解能ISO 17025 認定試験所の評価値。金型の細部から大型部品まで

20 秒ワイヤレスでキャリブレーション内蔵バッテリー・デュアル WNIC・タッチスクリーン（E・X）

向く用途

検査・品質管理

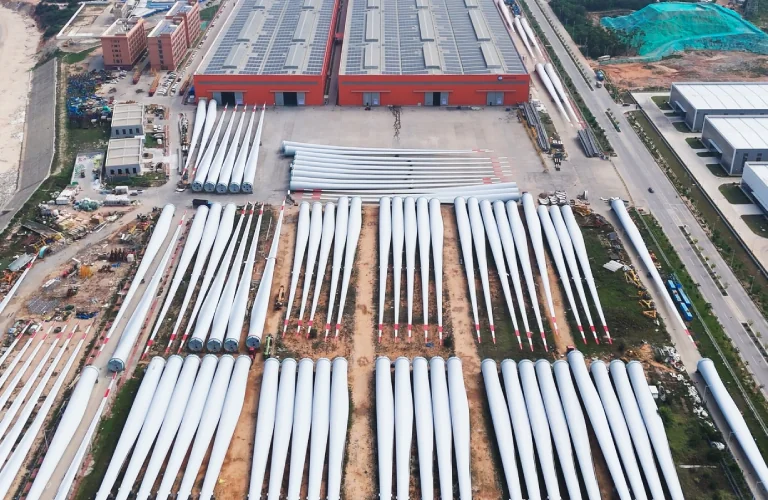

風力ブレードのエッジを数分で取り込み、手直しをなくした事例（KSCAN-E）。

用途ページへ

リバースエンジニアリング

廃番になったマフラーを現物から再製作した事例（KSCAN-MAGIC）。

用途ページへ

製品開発・試作

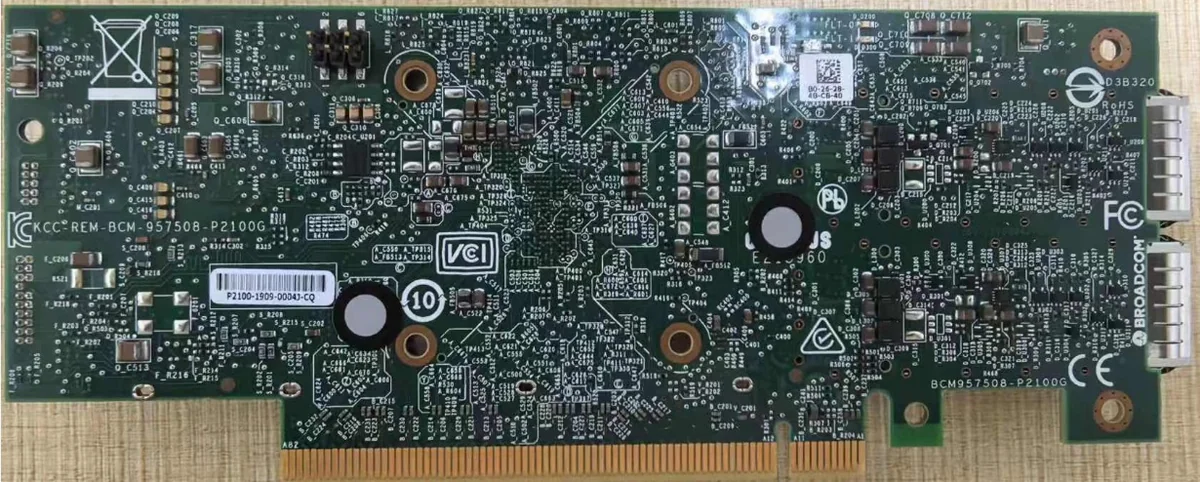

サーバー基板と治具を仮想組立し、干渉を数時間で検証（KSCAN-E）。

用途ページへ

主要スペック（KSCAN-E）

精度	0.020mm（体積精度 0.015mm ＋ 0.030mm/m、内蔵フォトグラメトリ併用 0.015mm ＋ 0.015mm/m）
最大スキャン速度	8,290,000 点/秒・180fps
最大スキャンエリア・対象物	1440 × 1000mm（広域）・0.05〜8m
動作距離	広域 600〜1500mm／超高速 200〜700mm／精密 150〜300mm
レーザー	ブルー 108 本（交差）＋17 本（並列）＋1 本（深穴）・赤外線 38 本（広域）・クラス II
接続・保護等級	USB 3.0 Type-B・Wi-Fi 6（デュアル WNIC）・IP50・ファンレス

出典: メーカー製品ページの公称値（3 機種の違いは全スペック表へ）

マーカー式＋フォトグラメトリで枚数を削減

KSCAN は対象に反射マーカーを貼って位置を決める方式です。大型部品では貼る枚数が増え、累積誤差も出やすくなります。KSCAN-E と X は自動補正フォトグラメトリ、MAGIC は内蔵の写真測量システム（撮影幅 3760 × 3150mm）で、枚数を減らしながら体積精度を保ちます。800mm スケールバーとの併用にも対応します。

0.05〜8mKSCAN-E の対象物

2.6×1.8mKSCAN-X の 1 ショット

3760×3150mmMAGIC の写真測量の撮影幅

KSCAN-E＝6 つのモードを 1 台で

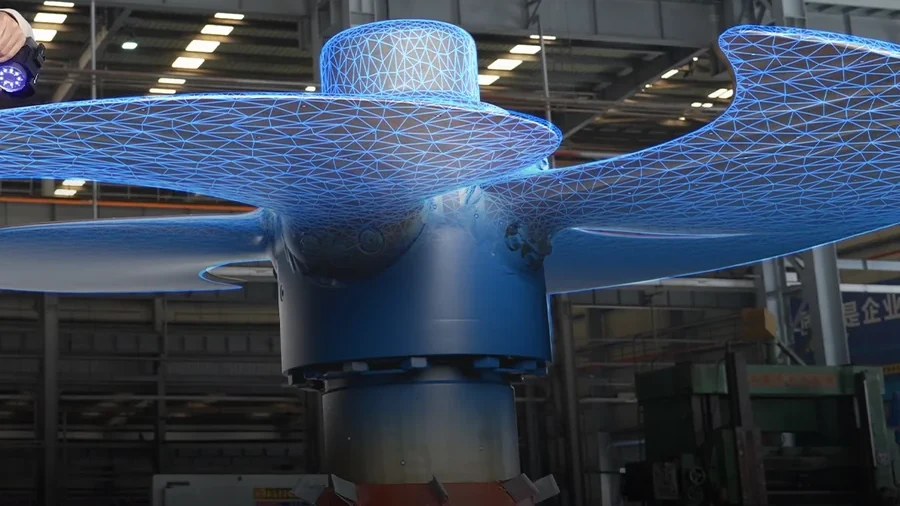

超高速（交差ブルーレーザー 108 本）、精密（並列 17 本・分解能 0.010mm）、広域（赤外線 38 本・作業距離 1.5m・1440 × 1000mm）、深穴（1 本）、穴・エッジ検査（グレースケール認識）、フォトグラメトリ（自動補正）の 6 つ。射出成形の金型や歯車の歯のような細部から、大型部品まで同じ機体で扱えます。

6 モード標準搭載

0.010mm分解能（精密スキャン）

180fpsフレームレート

ケーブルなし・キャリブレーション 20 秒

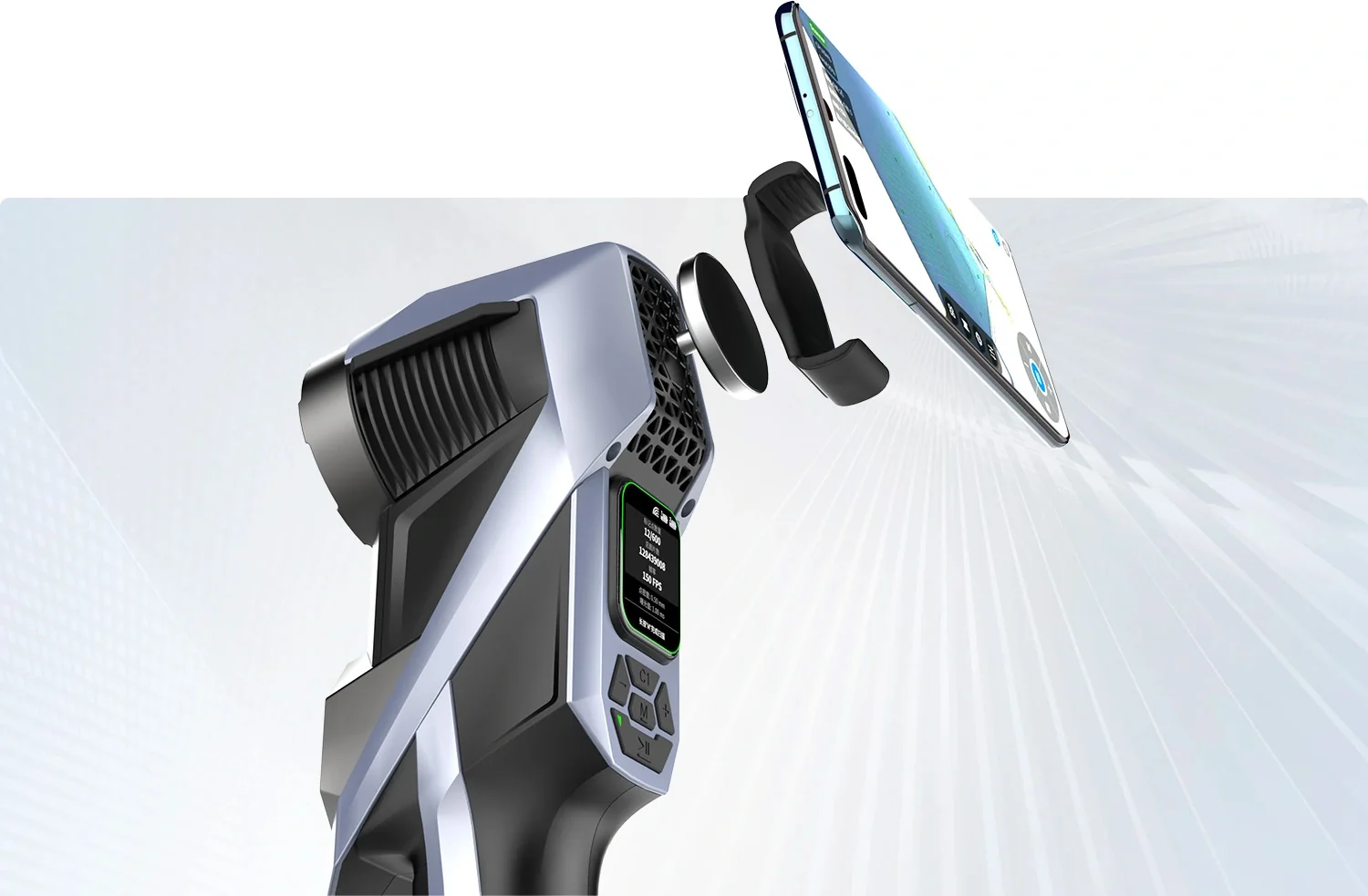

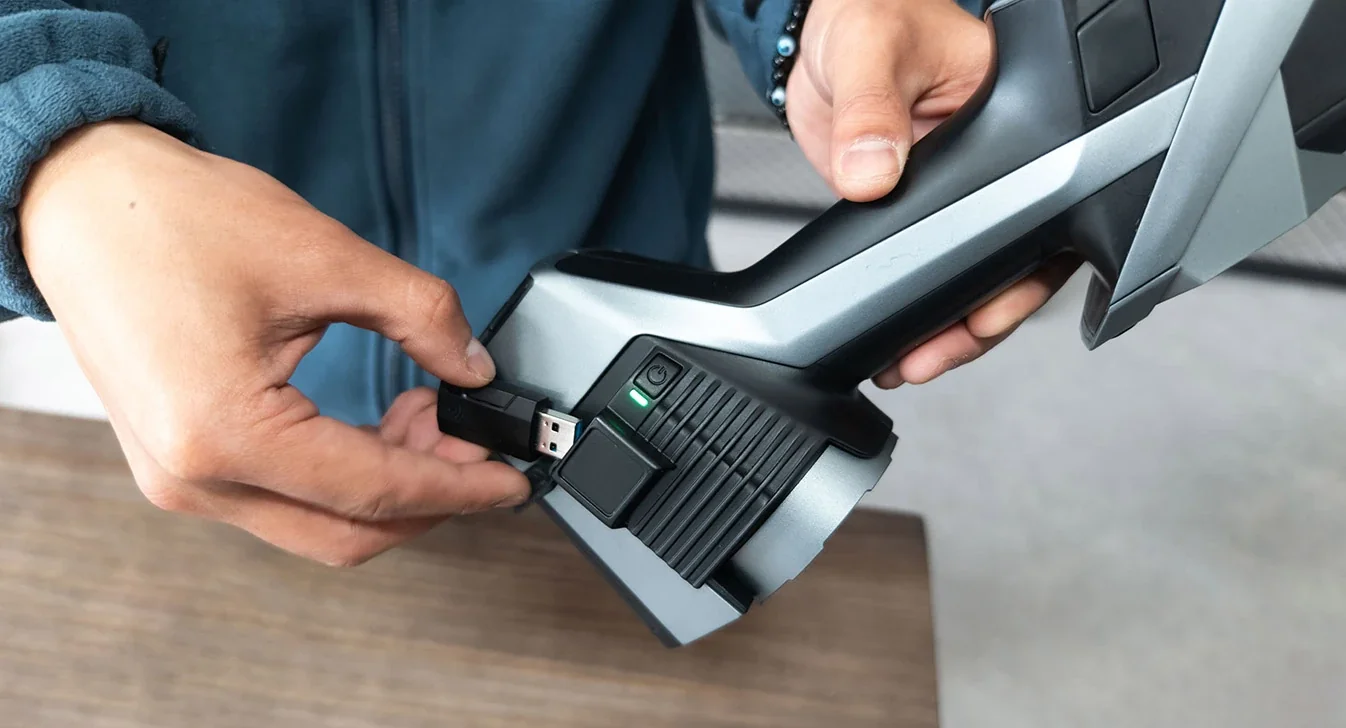

KSCAN-E と X は内蔵コンピューティングモジュールでデータを処理し、デュアル WNIC で PC へ無線転送します。内蔵バッテリーはデュアル電源サイクルに対応し、電源を切らずに交換できます。本体のタッチスクリーンとスマートボタンで、PC を触らずにスキャンを始められます。保護ケースは機内持ち込みサイズです。

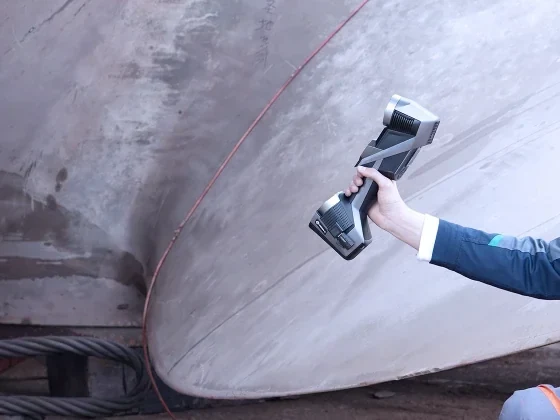

KSCAN-X＝船体や車両など 15m までの大型部品向け

1 ショット 2.6 × 1.8m の広い視野と、0.3〜2.5m の被写界深度で、離れた位置から大きな面を取り込みます。中距離スキャン（クロスレーザー 27 本）は 0.030mm、広範囲スキャン（4 × 21 本）は 0.075mm の精度です。645 万点/秒・180fps で、航空機部品・鉄道車両・重機に向いています。

0.5〜15m対象物

0.030mm精度（中距離）

645 万点/秒スキャン速度

KSCAN-MAGIC＝写真測量を内蔵した 5 モード機

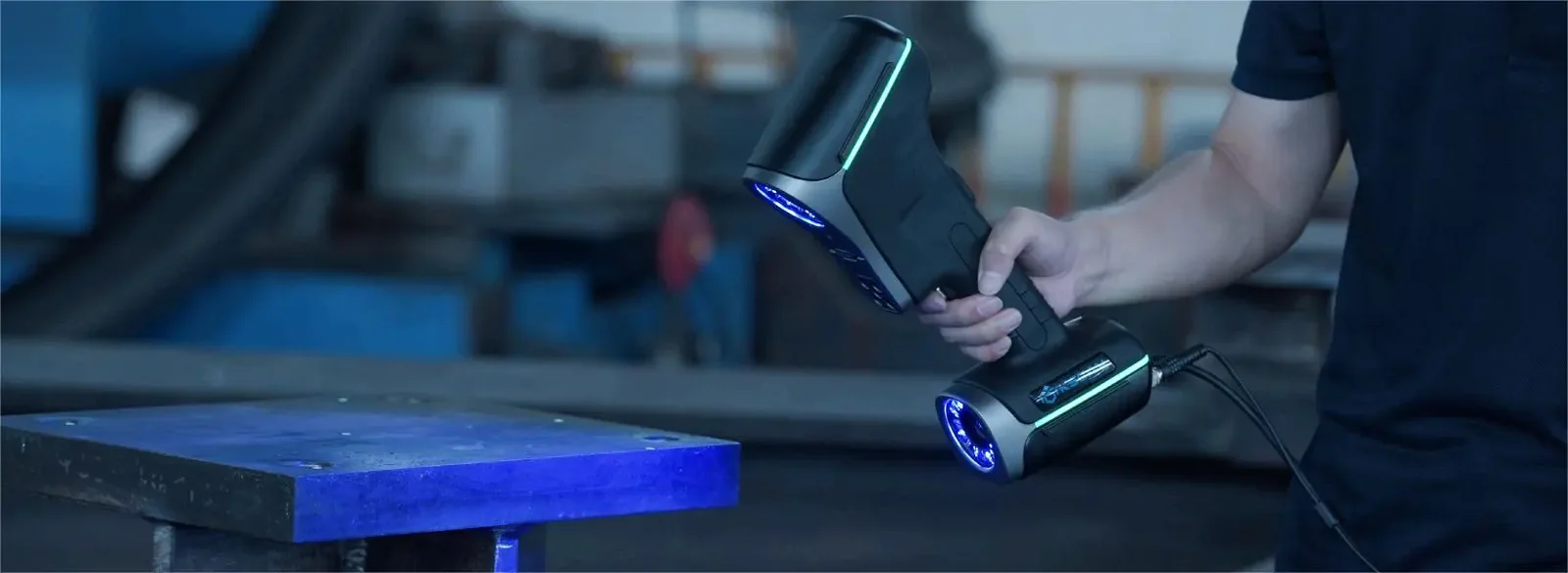

赤外線の平行レーザー 11 本で 1440 × 860mm の大幅スキャン、ブルーの交差レーザー 22 本で高速スキャン、平行 7 本で分解能 0.010mm の精密スキャン、1 本で深穴スキャン。これに内蔵の写真測量システムを加えた 5 モードを切り替えて使います。オプションで境界検出モジュール、タッチプローブ K-Probe、パイプ測定に対応します。接続は USB 3.0 の有線です。

KSCAN-E・X・MAGIC の違い

項目	KSCAN-E	KSCAN-X	KSCAN-MAGIC
精度	0.020mm	0.030mm（広範囲 0.075mm）	0.020mm
体積精度（標準）	0.015 ＋ 0.030mm/m	0.075 ＋ 0.010mm/m	0.015 ＋ 0.030mm/m
対象物	0.05〜8m	0.5〜15m	小〜大型
最大スキャンエリア	1440 × 1000mm	2600 × 1800mm	1440 × 860mm
最大スキャン速度	829 万点/秒・180fps	645 万点/秒・180fps	270 万点/秒
モード数	6	3＋フォトグラメトリ	5
解像度	0.010mm	0.1mm	0.010mm
接続	USB 3.0・Wi-Fi 6	USB 3.0・Wi-Fi 6	USB 3.0

いずれもメーカー公表値。

付属ソフト・PC・サポート

付属ソフト	KSCAN-E・X は DefinSight（スキャン・リアルタイムメッシュ化・検査）。KSCAN-MAGIC はメーカーの無償検査ソフト ScanViewer（寸法・GD&T・CAD 比較・レポート・パイプ検査）
出力形式	pj3／asc／igs／txt／mk2／umk／stl／ply／obj（入力に step も可）
推奨 PC（メーカー）	Windows 10/11・Core i9 16 コア以上・RAM 64GB 以上・NVIDIA RTX 3050（8GB）以上。AMD 製 GPU には対応していません。

ソフトウェアでできることを見る →

出張デモスキャン

大型部品も、現場に伺ってその場でスキャンします。広域モードと精密モードの違いをデータで確認できます。

設置講習（有償）

ワイヤレス接続、20 秒のキャリブレーション、モードの切り替えまでを現場でご案内します。

メーカー保証 1 年・修理

保証期間中の修理は無償で、修理品は最短 1 週間で戻ります。期間後は有償です。

全スペック

値はすべてメーカー製品ページ（KSCAN-E・KSCAN-X・KSCAN-MAGIC）の公称値です（2026 年 9 月 16 日時点）。
項目	KSCAN-E	KSCAN-X	KSCAN-MAGIC
超高速／高速スキャン	108 本交差ブルー	中距離 54 本ブルー	22 本クロスブルー
精密スキャン	17 本並列ブルー	−	7 本平行ブルー
広域スキャン	38 本交差赤外線	広範囲 84 本ブルー	11 本平行赤外線
深穴スキャン	1 本ブルー	1 本ブルー	1 本ブルー
フォトグラメトリ	自動補正	自動補正	内蔵写真測量（3760 × 3150mm）
精度（注）	0.020mm	中距離 0.030mm／広範囲 0.075mm	0.020mm
体積精度	標準 0.015 ＋ 0.030mm/m／内蔵フォトグラメトリ 0.015 ＋ 0.015mm/m／MSCAN-L15 連携 0.015 ＋ 0.012mm/m	0.075 ＋ 0.010mm/m	写真測量 0.015 ＋ 0.030mm/m／1m スケールバー 0.015 ＋ 0.020mm/m／MSCAN-L15 0.015 ＋ 0.015mm/m
形状誤差	球形度 0.030mm・平面度 0.050mm	−	−
最大スキャン速度	8,290,000 点/秒	6,450,000 点/秒	2,700,000 点/秒
最大スキャンエリア	1440 × 1000mm	2600 × 1800mm	1440 × 860mm
動作距離・被写界深度	広域 600〜1500mm／超高速 200〜700mm／精密 150〜300mm	0.30〜2.50m	焦点距離 300mm・被写界深度 925mm（写真測量 2500mm）
対象物サイズ	0.05〜8m	0.5〜15m	−
解像度	0.010mm	0.1mm	0.010mm
レーザークラス	クラス II	クラス II	Class 2M
接続	USB 3.0 Type-B・Wi-Fi 6・デュアル WNIC	USB 3.0 Type-B・Wi-Fi 6・デュアル WNIC	USB 3.0
本体サイズ	−	344 × 124 × 99mm	−
動作環境	−10〜40°C・10〜90% RH・IP50・ファンレス	−10〜40°C・10〜90% RH・IP50	−10〜40°C
ソフトウェア	DefinSight	DefinSight	ScanViewer（無償測定ソフト）

注: ISO 17025 認定試験所による、ISO 10360-13・VDI/VDE 2634 Part 3・JJF 1951 に基づく評価（KSCAN-E）。X・MAGIC は VDI/VDE 2634 Part 3・JJF 1951。

よくある質問

Q. KSCAN-E・X・MAGIC はどう使い分けますか？A. 小型から 8m までを 1 台で扱い、穴やエッジの検査もするなら KSCAN-E。船体や車両のような 15m までの大型が主なら KSCAN-X。有線で写真測量を内蔵した 5 モード機が KSCAN-MAGIC です。

Q. 大型部品でもマーカーを貼りますか？A. 貼ります。ただし KSCAN-E・X は自動補正フォトグラメトリで累積誤差を抑えるため、貼る枚数を減らせます。MAGIC は内蔵の写真測量システム（撮影幅 3760 × 3150mm）で同じ役割を果たします。

Q. ワイヤレスで何時間使えますか？A. KSCAN-E・X は内蔵バッテリーのデュアル電源サイクルに対応し、電源を切らずにバッテリーを交換できます。連続時間は使用条件で変わるため、見積時にご案内します。

Q. PC は何が必要ですか？A. Windows 10/11 で、メーカー推奨は Core i9 16 コア以上・RAM 64GB 以上・NVIDIA RTX 3050（8GB）以上です。AMD 製 GPU には対応していません。

Q. デモは受けられますか？A. 出張デモスキャンを行っています。大型部品の場合は、現場の広さと対象物の大きさを事前にお知らせください。

Q. 保証と修理は？A. メーカー保証は購入後 1 年間で無償修理。修理品は最短 1 週間で返送されます。保証期間後も有償で修理を受けられます。
