SCANTECH › 用途から選ぶ › 寸法測定・大型部品

寸法測定・大型部品

数 m の設備・車両・鋳物を、1 か所から短時間で。マーカーを貼らないトラッキング式なら、クレーン部品を 10 分、15m のバス骨組みを約 10 時間で（メーカー公式事例）。三次元寸法測定、形状比較、幾何公差測定に。

見積フォームへ出張デモスキャンを見る
クレーンのブーム

何を測るか → 向く機種

上の写真が測りたい物、下が向く機種です。

数 m の設備・鋳物・車両（貼れない）

数 m の設備・鋳物・車両（貼れない）

クレーン・タービン・大型鋳物。マーカーを貼らずに 1 か所から測りたい。

TRACKSCAN Sharp-STRACKSCAN Sharp-S追尾 8.5m・135m³・0.025mm。クレーン部品を 10 分で測った公式事例。

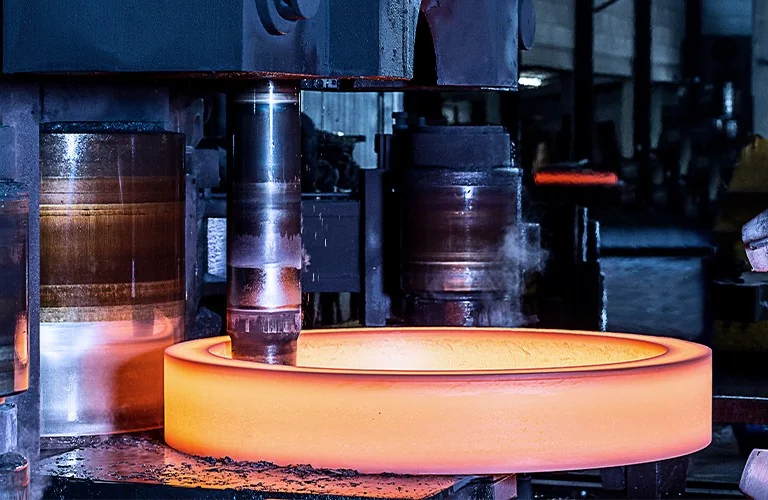

中型の鋳物・据付部品（動かしながら・10cm〜）

中型の鋳物・据付部品（動かしながら・10cm〜）

現場の停止を数分に抑えたい。振動する床でも。

NimbleTrack Gen2NimbleTrack Gen2マーカー不要・追尾 4.2m・0.020mm・120fps。鋳物のリングを 4 分で測った公式事例。

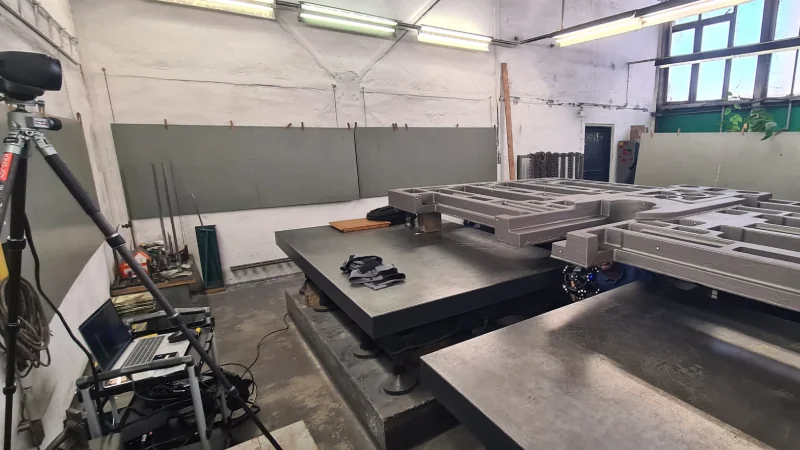

船体・車両・広い面（貼れる）

船体・車両・広い面（貼れる）

面積の大きな対象を速く。マーカーは貼ってよい。

KSCAN-XKSCAN-X1 ショット 2.6 × 1.8m・0.5〜15m・0.030mm。マーカーは自動補正フォトグラメトリで最少。

機能 × 機種

機能TRACKSCAN Sharp-STRACKSCAN Sharp-SNimbleTrack Gen2NimbleTrack Gen2KSCAN-XKSCAN-X
マーカー不要◎トラッカーが追尾◎トラッカーが追尾−貼る（最少）
測れる大きさ◎10cm〜12m・追尾 8.5m○中〜大型（10cm〜）・追尾 4.2m◎0.5〜15m
1 ショットの幅○800 × 700mm○500 × 600mm◎2600 × 1800mm
精度◎0.025mm・体積 0.048mm（10.4m³）◎0.020mm・体積 0.059mm○0.030mm・広範囲 0.075mm
写真測量（MSCAN-L15）併用◎0.044 ＋ 0.012mm/m◎0.044 ＋ 0.012mm/m○自動補正フォトグラメトリ内蔵
接触測定（TRACKPROBE）◎同じ座標系に統合◎i-Probe 対応−
振動する現場◎動的トラッキング◎動的トラッキング○
ワイヤレス◎両方◎両方◎Wi-Fi 6

◎＝最も向く　○＝対応　−＝非対応。数値はメーカー公表値。測定ソフト＝TViewer（付属・寸法・GD&T・穴検査）、ZEISS INSPECT 無償版。ソフトウェアのページへ。

できること＝4 ステップ

1
トラッカーを置く

トラッカーを置く

8.5m 先まで追尾。マーカーを貼らずに準備完了。

2
離れた位置から取り込む

離れた位置から取り込む

1 ショット 800 × 700mm。大きな面を 1 パスで。

3

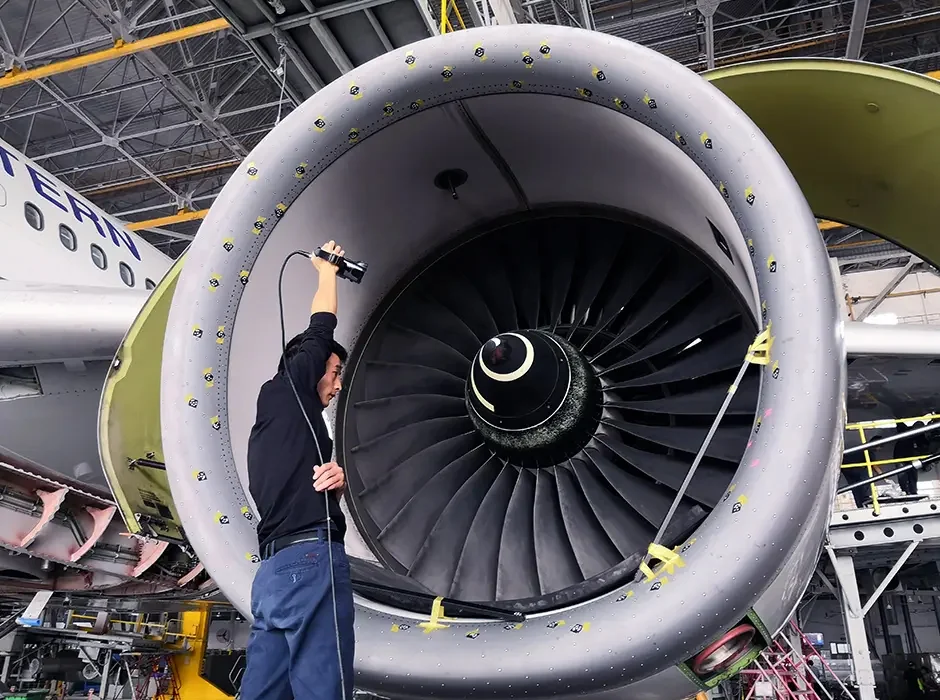

写真測量で精度を保つ

写真測量で精度を保つ

2m 超は MSCAN-L15 で体積精度 0.012mm/m。

4
寸法と偏差を出す

寸法と偏差を出す

CAD 比較・断面・穴ピッチ 0.050mm。

メーカー公式の事例

SCANTECH（SCANOLOGY）の公式サイトに掲載された事例の要約です。数値は公式の記載どおり。

クレーン部品を 10 分で（TRACKSCAN Sharp-S）

クレーン部品を 10 分で（TRACKSCAN Sharp-S）

重機メーカー。マーカーなし・非接触に 10 分で取り込み、寸法と形状を検査。

メーカー公式の原文（英語）

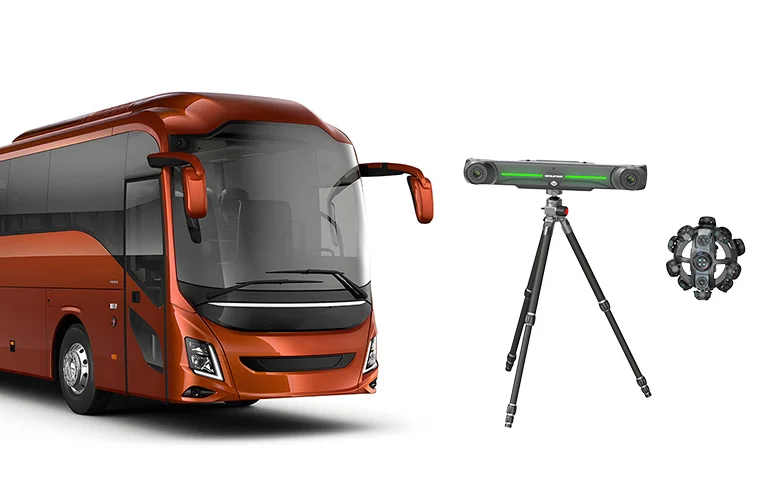

15m のバス骨組みを約 10 時間で（NimbleTrack）

15m のバス骨組みを約 10 時間で（NimbleTrack）

15,000 × 2,500 × 3,400mm の角パイプ骨組み。区画ごとにスキャンし、全体を約 10 時間で。

メーカー公式の原文（英語）

4.5m の大型鋳物を両面から（NimbleTrack）

4.5m の大型鋳物を両面から（NimbleTrack）

500〜5,000mm・数トンの鋳物。4,500mm の鋳物を両面から全面取り込みして検証。

メーカー公式の原文（英語）

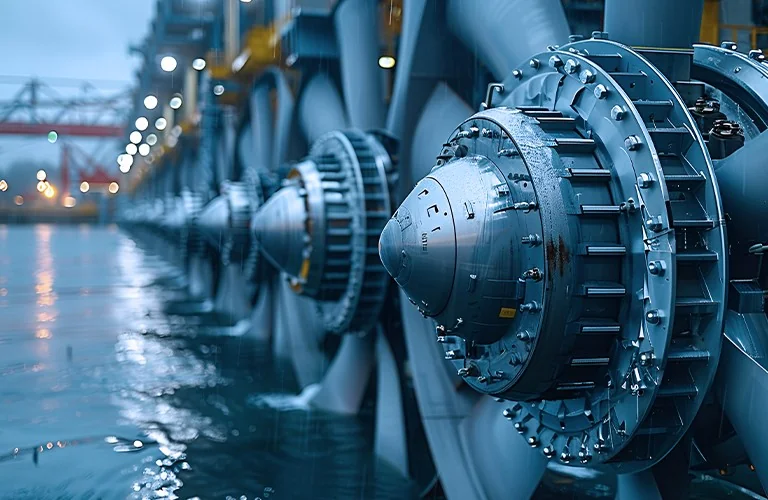

タービンの渦巻ケーシングを 2 時間で（TrackScan Sharp）

タービンの渦巻ケーシングを 2 時間で（TrackScan Sharp）

水力タービンの大型ケーシング。従来は置き直しが多く誤差の原因だった測定を、2 時間で完了。

メーカー公式の原文（英語）

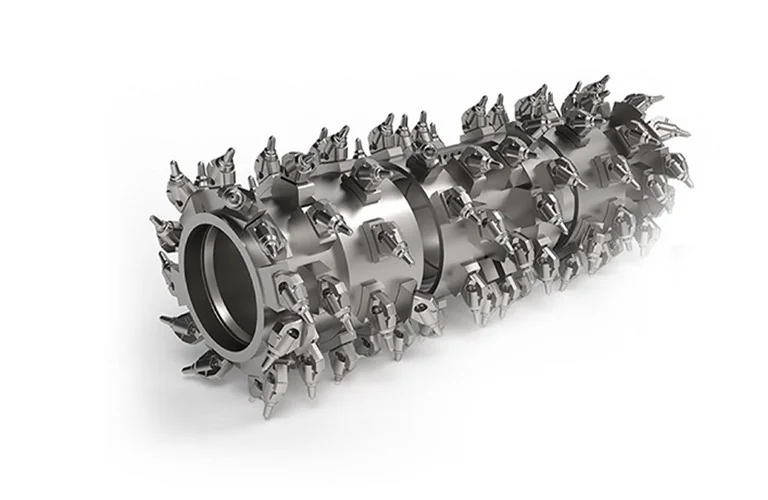

採掘機の粉砕ドラムを 5 分以内で（TrackScan-Sharp）

採掘機の粉砕ドラムを 5 分以内で（TrackScan-Sharp）

鉱山機械のドラム。約 5 分。従来の測定は長時間を要していた。

メーカー公式の原文（英語）

鋳物のリングを 4 分で（NimbleTrack・メキシコの鋳造所）

鋳物のリングを 4 分で（NimbleTrack・メキシコの鋳造所）

現場の停止を 5 分以内に抑える要件。4 分で取り込み、寸法検査。

メーカー公式の原文（英語）

よくある質問

Q. どのくらいの大きさまで測れますか？A. KSCAN-X は 0.5〜15m、TRACKSCAN Sharp-S は 10cm〜12m（トラッキング 8.5m・測定範囲 135m³）が推奨範囲です。メーカーの事例では 15m のバス骨組みを約 10 時間、4.5m の鋳物を両面から取り込んでいます。
Q. 大型でも精度は保てますか？A. 2m を超える対象は写真測量システム MSCAN-L15 を併用すると、体積精度 0.012mm/m で累積誤差を抑えられます。KSCAN-E・X は自動補正フォトグラメトリを内蔵しています。
Q. 現場が揺れたり暗かったりします。A. TRACKSCAN・NimbleTrack は動的トラッキングで振動を補正し、ブルーレーザーは照明の影響を受けにくい方式です。屋外はワイヤレス機（Sharp-S・NimbleTrack・KSCAN-E・X）で電源なしに使えます。

大型部品の測定は、現場の広さと対象物の大きさをお知らせください。出張デモスキャンで試せます。
