手のひらサイズで、精度 0.020mm の計測級。測定用の第一候補。
価格はお見積りでご案内します。
グレードとオプション（MSCAN-L15 写真測量システムなど）で変わります。
納期は見積時にお伝えします。
| 精度 | 0.020mm（体積精度 0.015mm ＋ 0.035mm/m） |
|---|---|
| 最大スキャン速度 | 5,800,000 点/秒（42 Gen2） |
| 最大スキャン幅・対象物 | 700 × 600mm・小型から中型の部品 |
| 焦点距離・被写界深度 | 300mm・550mm |
| 本体サイズ・重量 | 203 × 80 × 44mm・570g |
| レーザー・接続 | ブルーレーザー クラス II（目に安全）・USB 3.0 |
出典: メーカー製品ページの公称値（3 グレードの違いは全スペック表へ）

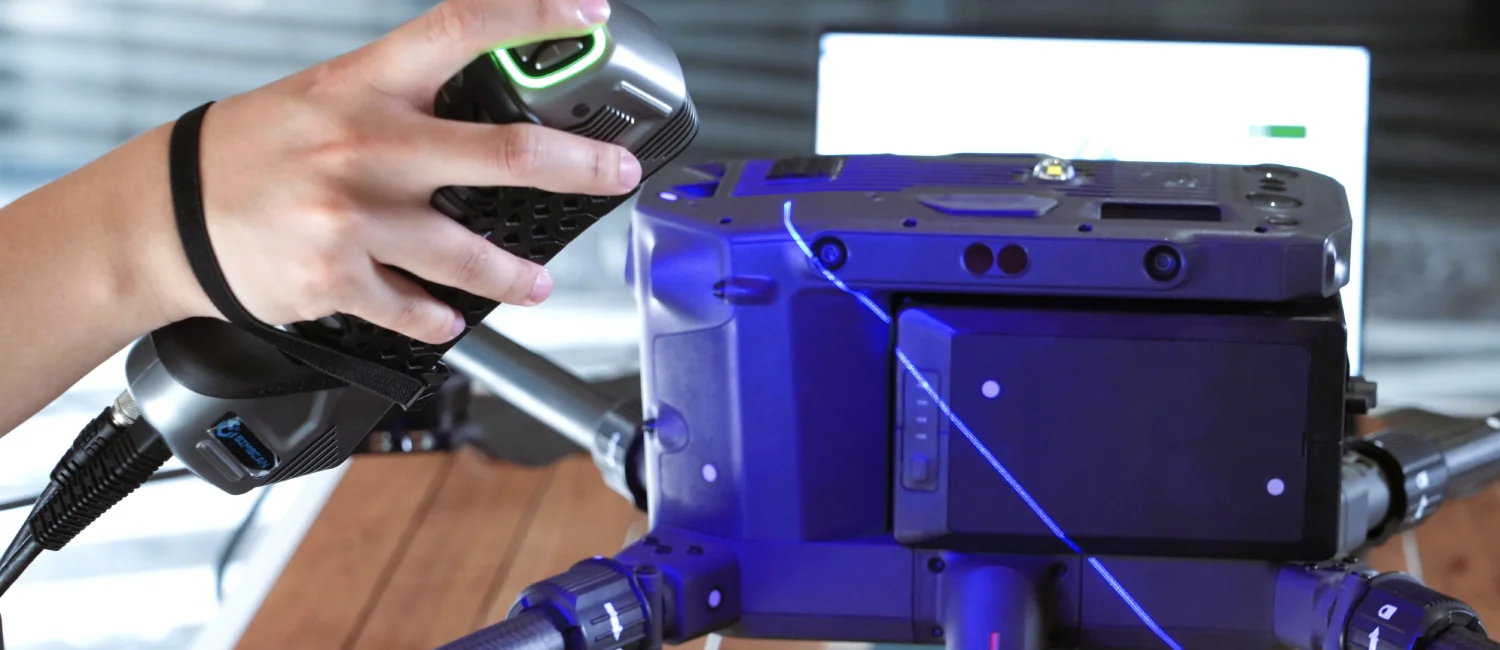

対象や周囲に反射マーカーを貼り、スキャナーがマーカーを見て自分の位置を決めます。マーカーは 3mm・6mm・12mm の 3 サイズが同梱され、間隔 10〜15cm の V 字配置が基本です。透明や光沢の強い面は、スキャンスプレーを先に吹いてから貼ります。

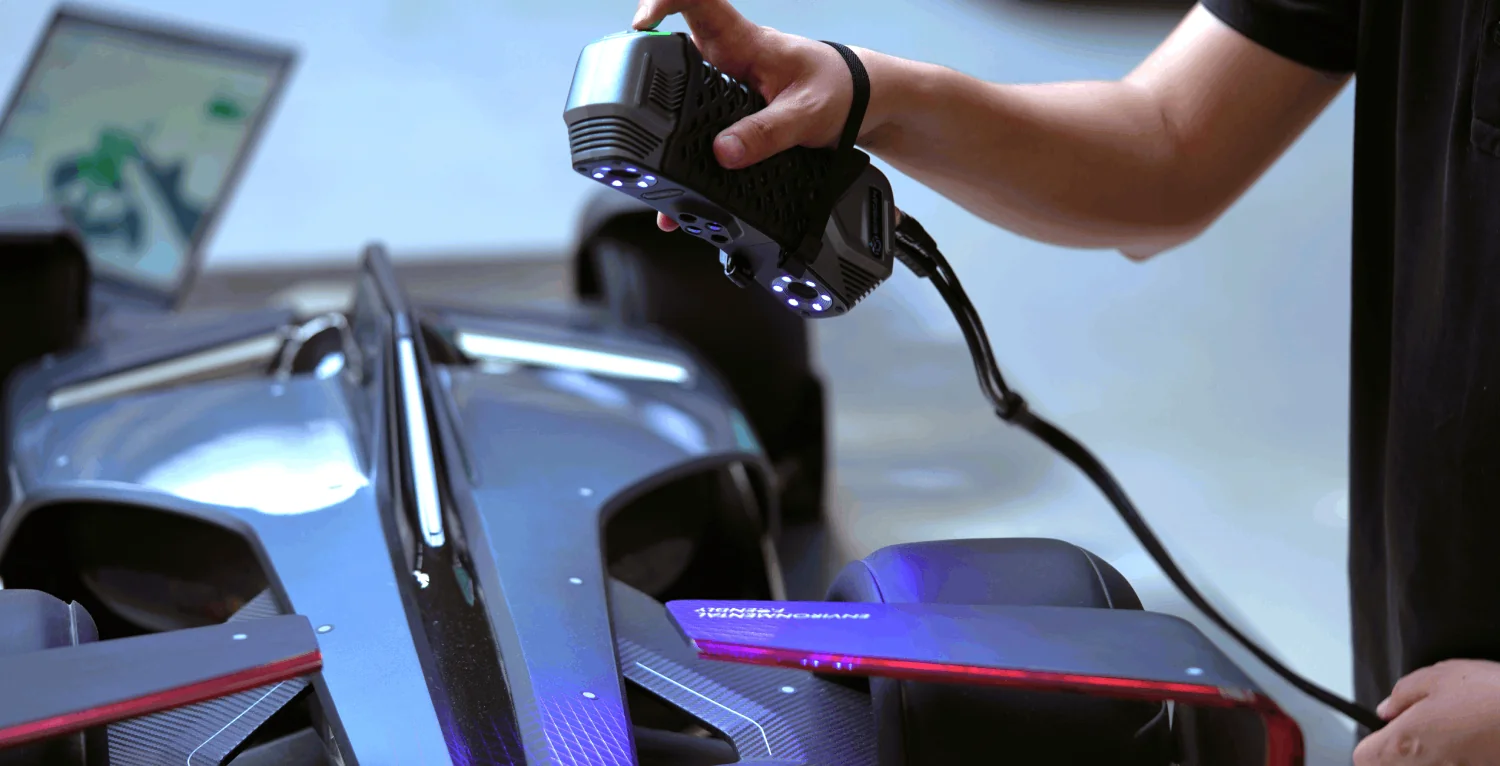

本体は 203 × 80 × 44mm・570g。片手で持って、車体の内側や機械の奥まった部分にスキャナーを入れられます。ケーブルは USB 3.0 の 1 本です。長時間の作業でも持ち替えずに続けられる大きさと重さです。
精度 0.020mm と体積精度 0.015mm ＋ 0.035mm/m は、ISO 17025 認定試験所が VDI/VDE 2634 Part 3 と JJF 1951 に基づいて評価した値です。MSCAN-L15 写真測量システムと併用すると、体積精度は 0.015mm ＋ 0.012mm/m になります。解像度は 0.020mm です。

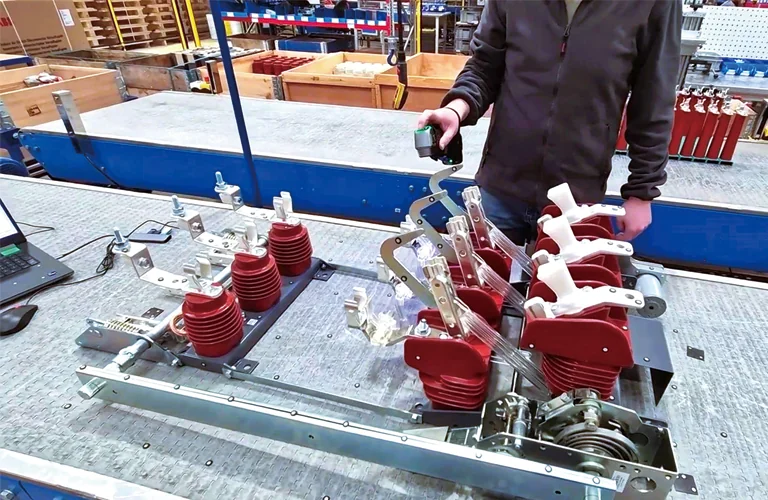

広い面を素早く取るモード、細部を高密度に取るモード、穴の奥を取るモードを、対象に合わせて切り替えます。写真はメーカーサイト掲載の使用例です。
S Gen2 は精度とワイヤレスで上位、E Gen2 は Gen2 と同じ精度のワイヤレス機。本体サイズは 3 機種とも同じです。
| 項目 | SIMSCAN Gen2（42） | SIMSCAN-S Gen2 | SIMSCAN-E Gen2 |
|---|---|---|---|
| 精度 | 0.020mm | 0.015mm | 0.020mm |
| 体積精度（標準） | 0.015 ＋ 0.035mm/m | 0.015 ＋ 0.03mm/m | 0.015 ＋ 0.035mm/m |
| 最大スキャン速度 | 580 万点/秒 | 810 万点/秒・180fps | 810 万点/秒・180fps |
| 超高速スキャンのレーザー | クロス 54 本 | 108 本（4 本交差型） | 108 本（4 本交差型） |
| 接続 | USB 3.0 | USB 3.0・Wi-Fi 6 | USB 3.0・Wi-Fi 6 |
| 本体ディスプレイ・充電ベース | − | あり（着脱式充電ベース） | あり（着脱式充電ベース） |
| 球面度・平面度 | − | 0.025mm・0.035mm | − |
| 本体重量 | 570g | 560g（マグネシウム合金） | 560g |
いずれもメーカー公表値。
| 付属ソフト | S Gen2・E Gen2 は DefinSight（スキャン・リアルタイムメッシュ化・検査）。メーカーの無償検査ソフト ScanViewer（寸法・GD&T・CAD 比較・レポート）の入手方法は見積時にご案内 |
|---|---|
| 出力形式 | .stl／.obj／.ply／.asc／.igs／.txt／.mk2／.umk など |
| 推奨 PC（メーカー） | Windows 10/11。推奨＝第 13 世代 Core i9・RAM 64GB DDR5・NVIDIA 12GB 以上。最小＝第 12 世代 Core i7・32GB・NVIDIA 6GB 以上。Mac 非対応 |
SIMSCAN を現場に持ち込み、お客様の部品をスキャンします。精度とデータを見てから決められます。
初回は、キャリブレーションからスキャン、データの書き出しまでを現場で一緒に行います。
購入後 1 年間は無償修理。修理品は最短 1 週間で返送されます。保証期間後も有償で修理を受けられます。
| 項目 | SIMSCAN 22 Gen2 | SIMSCAN 30 Gen2 | SIMSCAN 42 Gen2 |
|---|---|---|---|
| 超高速スキャン | 22 本ブルークロスレーザー | 34 本ブルークロスレーザー | 54 本ブルークロスレーザー |
| 高精細スキャン | 7 本ブルー平行ラインレーザー | 17 本ブルー平行ラインレーザー | 17 本ブルー平行ラインレーザー |
| 深穴スキャン | 1 本ブルーラインレーザー | ||
| 精度（注 1） | 0.020mm | ||
| 最大スキャン速度 | 2,020,000 点/秒 | 4,580,000 点/秒 | 5,800,000 点/秒 |
| 最大スキャン幅 | 650 × 550mm | 700 × 600mm | 700 × 600mm |
| レーザークラス | クラス II（目に安全） | ||
| 解像度 | 0.020mm | ||
| 体積精度（注 2）標準 | 0.015mm ＋ 0.035mm/m | ||
| 体積精度（注 2）MSCAN-L15 併用時 | 0.015mm ＋ 0.012mm/m | ||
| 焦点距離・被写界深度 | 300mm・550mm | ||
| 出力形式 | .stl／.obj／.ply／.asc／.igs／.txt／.mk2／.umk など | ||
| インターフェース | USB 3.0 | ||
| 本体サイズ・重量 | 203 × 80 × 44mm・570g | ||
| 動作温度・湿度 | −10〜40°C・10〜90% RH（結露なし） | ||
注 1: ISO 17025 認定試験所による、VDI/VDE 2634 Part 3 と JJF 1951 に基づく寸法検出誤差（PS）の評価。注 2: 同じ試験所による、ボール中心間距離測定誤差（SD）の評価。
SIMSCAN の価格は、お見積りでご案内します。
