マーカーを貼らない光学トラッキング式。大型部品を 1 か所から。
価格はお見積りでご案内します。
構成（トラッカーの台数・i-Probe・MSCAN-L15・エッジ検出）で変わります。
納期は見積時にお伝えします。
| 精度 | 0.025mm（体積精度 0.048mm＝10.4m³ 〜 0.159mm＝135m³。MSCAN 併用 0.044mm ＋ 0.012mm/m） |
|---|---|
| トラッキング距離・測定範囲 | 8.5m・高精度測定範囲 135m³（スキャン範囲 233m³） |
| 対象物 | 0.1〜12m（推奨） |
| 最大スキャン幅・速度 | 800 × 700mm・4,860,000 点/秒 |
| レーザー・カメラ | ブルー 81 本（トリプルクロス）＋17 本（平行）＋1 本（深穴）・トラッカーは 2500 万画素 |
| 接続 | USB 3.0・ネットワーク・バッテリーと外付け WNIC でワイヤレス |
出典: メーカー製品ページの公称値（機種の違いは全スペック表へ）
対象物にマーカーを貼る代わりに、スキャナー側に付いたターゲットを 2500 万画素の光学トラッカーが見て、位置と姿勢を決めます。塗装した車体の外装や文化財のように、貼りたくない対象をそのままスキャンできます。トラッカーを 1 か所に置けば 8.5m 先まで追尾するので、大型部品でも置き直しの手間が減ります。
動的適応 LED アルゴリズムと長距離の被写界深度（400mm・800mm）で、離れた位置から大型部品を取り込みます。体積精度は 10.4m³ で 0.048mm、135m³ で 0.159mm。CFFIM 構造のスキャナーは熱変化の影響を受けにくく、どの方向からでも持てる一体構造です。
両方にエッジコンピューティング対応のオンボードプロセッサーを載せ、画像とデータをその場で処理して 3D 座標を出します。電源を入れると自動で接続し、設定なしでスキャンを始められます。オプションのエッジ検出で穴・スロット・リベットの位置と径を検査し、i-Probe 500 を組み合わせると隠れた点も接触測定できます。ロボットアームへの取り付けにも対応します。

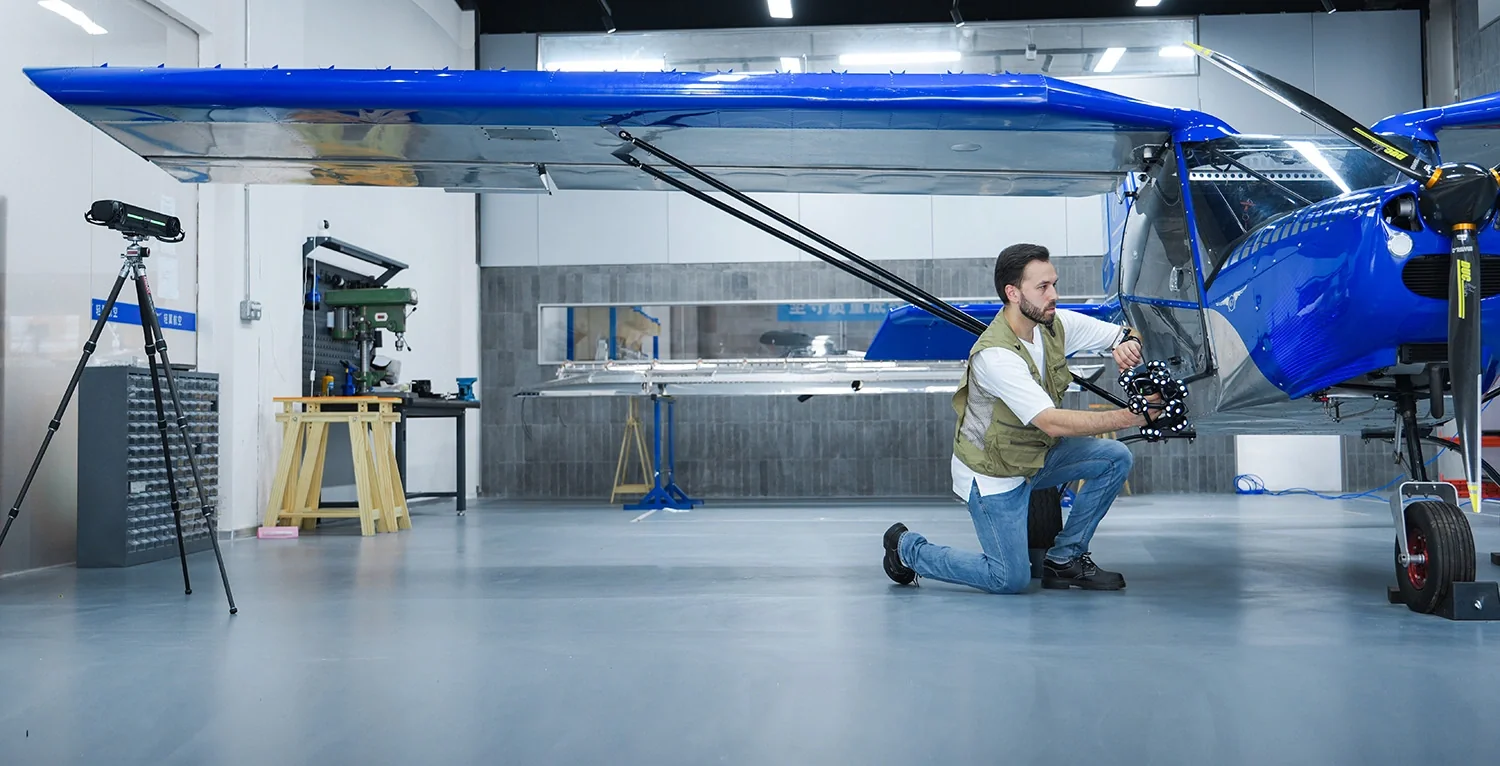

トラッカーの距離は 3.5m（C）と 4.2m（E）で、Sharp-S より小回りが利きます。システム精度 0.025mm・体積精度 0.059mm をマーカーなしで出し、120fps で動く対象も追えます。トラッカーに統合したレーザー投影でハンディの広域スキャンにも切り替えられ、スキャナー 1.3kg・トラッカー 2.2kg と軽く、保護ケース 1 つで持ち運べます。
基準穴・隠れた点・治具のセッティング・罫書きを接触式で。
2〜10m の大型で、体積精度を 0.012mm/m に上げる精度ブースター。
| 項目 | TRACKSCAN Sharp-S | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 |
|---|---|---|---|
| 精度 | 0.025mm | スキャナー 0.020mm／トラッカー 0.025mm | スキャナー 0.020mm／トラッカー 0.025mm |
| トラッキング距離 | 8.5m | 3.5m | 4.2m |
| 体積精度 | 0.048mm（10.4m³）〜0.159mm（135m³） | 0.060mm（3.5m） | 0.059mm（3.5m）／0.072mm（4.2m） |
| 最大スキャン幅 | 800 × 700mm | 500 × 600mm | 500 × 600mm |
| スキャン速度 | 486 万点/秒 | 663 万点/秒・120fps | 663 万点/秒・120fps |
| スキャナー重量 | − | 1.3kg（1.4kg バッテリー込み） | 1.3kg（1.4kg バッテリー込み） |
| 向く対象 | 大型・超大型（航空機・重機） | 小〜中型の動的スキャン | 小〜中型の動的スキャン |
いずれもメーカー公表値。
| 付属ソフト | TViewer（スキャン・寸法測定・GD&T・穴検査モジュール・複数の再位置合わせ・動的トラッキング・スキャンとプロービングの座標統合）。NimbleTrack Gen2 は DefinSight にも対応 |
|---|---|
| 出力形式 | .stl／.ply／.obj／.igs／.wrl／.xyz／.dae／.fbx／.ma／.asc など |
| 推奨 PC（メーカー） | Windows 10/11・Core i9 16 コア以上・RAM 64GB 以上・NVIDIA RTX 3050（8GB）以上。TViewer は AMD 製 GPU では動きません。 |
トラッカーとスキャナーを現場に運び、お客様の大型部品でマーカーなしのスキャンを試せます。
トラッカーの置き方、追尾範囲の確かめ方、TViewer での再位置合わせまでを現場でご案内します。
スキャナー・トラッカーとも保証は 1 年。期間中の修理は無償で、最短 1 週間で返送されます。
| スキャンモード | 高速 81 本ブルー（トリプルクロス）／高解像度 17 本平行ブルー／深穴 1 本ブルー |
|---|---|
| 精度（注 1） | 0.025mm |
| 最大スキャン速度 | 4,860,000 点/秒 |
| 最大スキャン幅（1 ショット） | 800 × 700mm |
| 解像度 | 0.020mm |
| 体積精度（注 2） | 10.4m³（3.5m）0.048mm／35m³（5.2m）0.069mm／95m³（7.2m）0.128mm／135m³（8.5m）0.159mm |
| 体積精度（MSCAN 併用） | 0.044mm ＋ 0.012mm/m |
| 穴ピッチ精度 | 0.050mm |
| 焦点距離・被写界深度 | 300mm・400mm／800mm（最大） |
| 出力形式 | .stl／.ply／.obj／.igs／.wrl／.xyz／.dae／.fbx／.ma／.asc など |
| インターフェース | USB 3.0・ネットワークインターフェース |
| 動作環境 | −10〜40°C・10〜90% RH（結露なし） |
| ソフトウェア | TViewer |
注 1: ISO 17025 認定試験所による VDI/VDE 2634 Part 3・JJF 1951 に基づく寸法検出誤差（PS）の評価。注 2: 同じ試験所によるボール中心間距離測定誤差（SD）の評価。高精度測定範囲は最大 135m³、スキャン範囲は最大 233m³。
TRACKSCAN の価格は、お見積りでご案内します。
