PolyMide PA6-CF（カーボンファイバー配合） フィラメント 2000g

カーボンファイバー配合のナイロンフィラメントが登場

PolyMide PA6-CFはカーボンファイバー配合のナイロンフィラメントです。PolyMakerのラインナップの中では最高の強度、耐衝撃性、215℃の熱変形温度（荷重たわみ温度）を誇るフィラメント材料です。

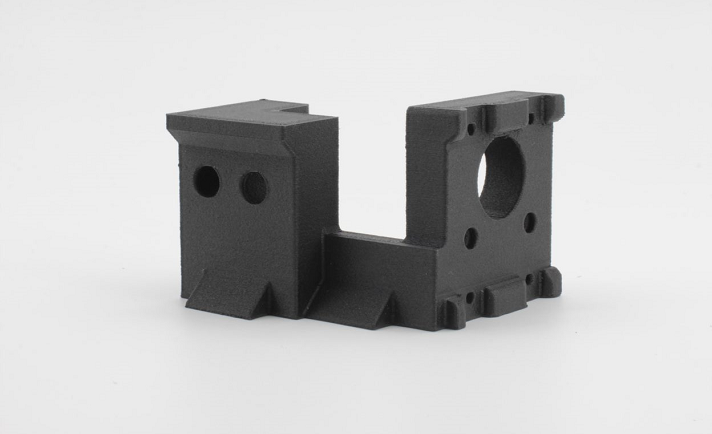

ナイロンに剛性の高いカーボンファイバーが配合されることで、治工具や高強度パーツなどのエンジニアリング用途に使用することができます。

ナイロンのプリント安定性を実現

PolyMide PA6-CFは、PolymakerのWarp-Free™テクノロジーによって優れたプリント安定性を実現しました。Warp-Free™テクノロジーは、ナイロンが持つ微細構造と結晶化挙動を細かく制御することにより、優れた寸法安定性と反りがほぼないプリント精度を実現しました。

215℃の耐熱性と剛性・強度を実現

PolyMide PA6-CFは、215℃の耐熱性と剛性・強度を両立したフィラメント材料です。また、Fiber Adhesion™テクノロジーは、繊維の表面化学を最適化し層間密着性を高めることで、Z軸の強度を向上しました。FDM 3Dプリンターの課題でもある異方性を低下することに成功しました。

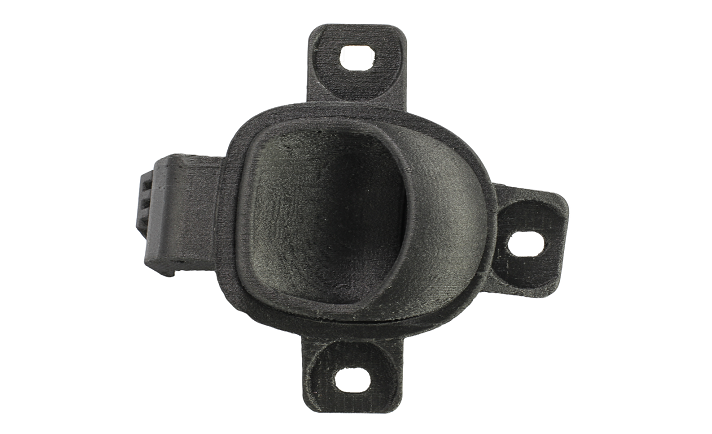

自動車用など幅広いエンジニアリング用途に最適

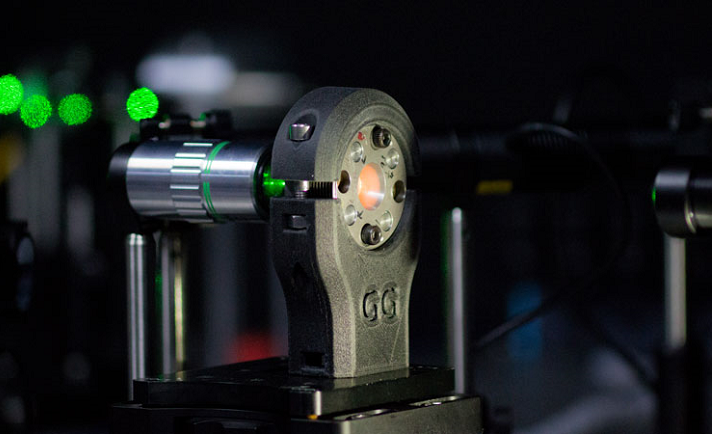

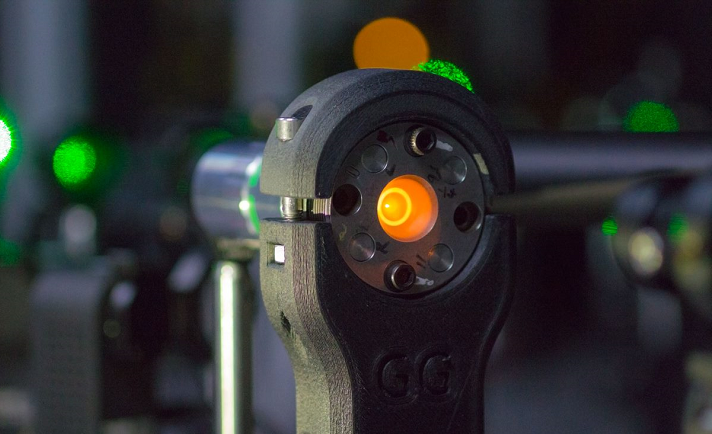

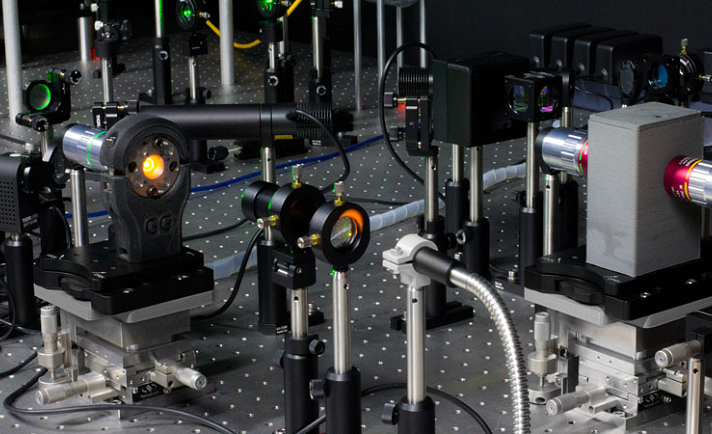

PolyMide PA6-CFは、ESD（静電気放電）にも安全な素材でもあり、電子治具や電子部品の3Dプリントにも最適です。この特性に加え耐熱性、高強度・剛性という特性から、自動車用など幅広いエンジニアリング用途に最適な材料です。

専用押出ノズルをご使用ください

ガラス繊維配合のナイロンフィラメントは非常に硬いため、耐摩耗性に優れた専用ノズルをご使用ください。太い（ノズルA)と細い（ノズルB）をラインナップ。ご使用の3Dプリンターに合わせてお選びください。

インストラクション

PolyMide PA6-CFは、耐摩耗性のノズルが必要です。(硬化鋼ノズル、ルビーノズルなど)。
PolyMide PA6-CFを使用する際は、造形プレート表面にPVA（糊）が必須です。
プリント時、層間接着性を良くする為に、クーリングファンをオフにすることを推奨します。
PolyMide PA6-CFを使用する際は、常にラフト付きでプリントすることを推奨します。プリント後のラフト除去を容易にする為、ラフトと造形物の距離を約0.1-0.2mmに設定してください。 即時にサポート材を取ります。
最良印刷効果を得るには引き戻り距離は3-6㎜、引き戻り速度は40-60㎜/sに設定してください（設定はなければ大丈夫です）。
吸湿した場合の乾燥設定は80℃で12時間です。
印刷する時、PolyBoxと一緒のご利用をお勧めします。また最良の印刷結果を得るためには、材料を常に乾燥状態に保つためにPolyBox™やビニール袋の中に保管することをお勧めします。
PolyMide™ PA6-CFのプリントについての詳細情報は、ユーザーガイドを参照してください。ユーザーガイドはウェブサイト（www.polymaker.com）からダウンロードできます。

スペック

フィラメント径:	1.75mm
交差:	±0.05mm〜0.02mm
密度:	1.18～1.20g/cm³
推奨プリント温度:	280–300 °C
推奨プリント速度:	60 mm/s
推奨加熱ヘッド温度:	25-50℃
チャンバー温度:	必要なし
冷却ファン:	オフ
感想設定:	80℃で12時間
推奨サポート材:	PolyDissolve™S1
