3Dプリンター用フィラメント
PETGフィラメント
カーボンファイバー配合フィラメント
3Dプリンター用材料
BASF Forward AM フィラメント
高強度な造形材料
高耐熱な造形材料
3Dプリンター用フィラメント > Raise3D対応 PETGフィラメント
3Dプリンター用フィラメント > Raise3D対応 高耐熱フィラメント
3Dプリンター用フィラメント > Raise3D対応 カーボン配合フィラメント
Forward AM Ultrafuse PET-CF15 カーボンファイバー配合PETフィラメント 750g
配送料：1,100円
出荷予定：1～3営業日以内
こちらの商品は代引きが利用できません
Ultrafuse PET-CF15とは
Ultrafuse PET-CF15は、PETベースに15%のカーボンファイバーを配合したFDM用フィラメントです。高強度・高剛性と優れた寸法安定性を両立しています。
BASF（Forward AM）が開発したUltrafuse PET-CF15は、カーボンファイバー（炭素繊維）を15%配合することで、通常のPETフィラメントでは得られない高い剛性と強度を実現しました。PETベースのため吸湿性が低く、乾燥の手間を大幅に軽減できます。荷重たわみ温度108℃の耐熱性を持ち、自動車部品や治具・取付具など産業用途に適しています。さらにHIPSサポート材との互換性があり、デュアルヘッドのFFF 3Dプリンターで複雑な形状の造形にも対応します。
対応機種：FDM/FFF方式 3Dプリンター（0.6mm以上のノズル、強化ノズル推奨）
Ultrafuse PET-CF15の特性
Ultrafuse PET-CF15の最大の特徴は、カーボンファイバー配合による高い剛性と強度です。XY方向の引張強度は63.2MPaに達し、曲げ弾性率もXZ方向で6293MPaと高い数値を示します。PETをベース樹脂としているため、ナイロン系カーボンファイバーフィラメントと比較して吸湿性が極めて低く、開封後の乾燥処理を簡略化できます。荷重たわみ温度は0.45MPaで108℃と高い耐熱性を持ち、高温環境下での使用にも対応します。一方、造形時には0.6mm以上の強化ノズル（タングステン等）が必要で、積層ピッチは0.2mm以上が推奨されます。カーボンファイバーによるノズル摩耗を抑えるため、真鍮ノズルの使用は避けてください。
推奨用途

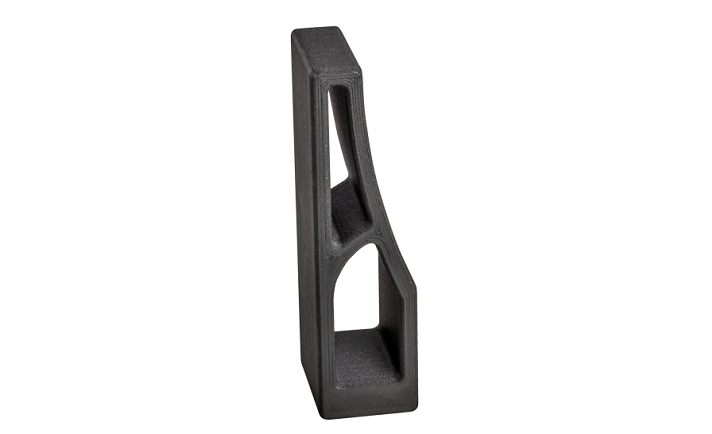

治具・取付具
カーボンファイバー配合による高い剛性と強度、さらに108℃の耐熱性を活かし、製造現場で繰り返し使用する治具や取付具に適しています。寸法安定性が高く、精度が求められる部品にも対応します。

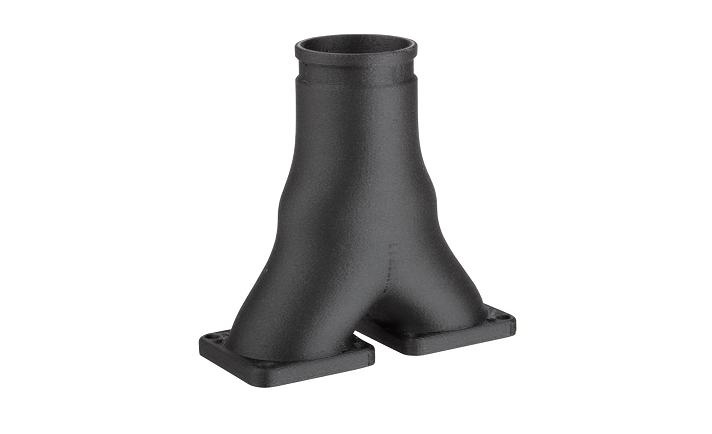

自動車・産業用プロトタイプ
高い引張強度と耐熱性を持つため、自動車部品や産業機器のプロトタイプ製作に適しています。PETベースで吸湿に強く、安定した品質の造形物を得ることができます。
機能部品・エンクロージャー
軽量かつ高剛性の筐体や機能部品の製作に使用できます。ただし、0.6mm以上の強化ノズルが必要です。積層ピッチ0.2mm以上を守り、造形後のノズルクリーニングを行ってください。
物性・仕様
| 対応プリンター | FDM/FFF方式（0.6mm以上の強化ノズル必須） |
|---|---|
| フィラメント径 | 1.75mm |
| 引張強度 | 63.2MPa（XY方向） |
| 曲げ弾性率 | 6293MPa（XZ方向） |
| 破損点伸び | 3.7%（XY方向） |
| 荷重たわみ温度（0.45MPa） | 108℃ |
| ノズル温度 | 250～270℃ |
| プラットフォーム温度 | 90～110℃ |
| 推奨プリント速度 | 40～80mm/s |
| 積層ピッチ | 0.2mm以上 |
| ノズル径 | 0.6mm以上（強化ノズル推奨） |
| 容量 | 750g |
| カーボンファイバー含有率 | 15% |
よくあるご質問
強化ノズルが必要です。
カーボンファイバーによりノズルが摩耗するため、タングステンや焼入れ鋼など0.6mm以上の強化ノズルをご使用ください。
PETベースのため吸湿性は低めです。
開封後は密閉保管を推奨します。必要に応じて70℃で4～16時間の熱風乾燥を行ってください。
HIPSサポート材に対応しています。
デュアルヘッドのFFF 3Dプリンターを使用し、HIPSをサポート材として設定することで複雑な形状にも対応できます。
造形後にノズルをクリーニングしてください。
フィラメントが残った状態ではカーボンが固着します。アンロード後にクリーニング用フィラメントを通すか、鉄筋棒で清掃してください。
ご不明な点はお気軽にお問い合わせください
材料の選定、サンプルのご相談、お見積りなど承ります。
