Form 4/4L造形失敗対策！ビルドプラットフォーム位置合わせ完全手順
「最近、造形物の最初の数層がプラットフォームにくっつかず、脱落してしまう」
「逆に、ラフト（土台）が押しつぶされすぎて、スクレーパーを使っても剥がれない」
もし、このようなトラブルに直面しているなら、レジンの露光設定をいじる前に疑うべき箇所があります。それは、ハードウェアの「平行度」です。
Form 4 や Form 4L は、従来のLFS方式に比べて圧倒的な造形スピードを誇る反面、ビルドプラットフォームとLFD（液晶ディスプレイユニット）の物理的な平行度が、造形の成否にダイレクトに影響します。
本記事では、私たち技術部門がLFD交換時や精度調整時に必ず実施している「ビルドプラットフォームの位置合わせ（Align Build Platform）」の標準手順を解説します。この作業を行えば、工場出荷時の高精度な状態を取り戻すことが可能です。
準備編：なぜ「位置合わせ」が必要なのか
この作業は、ビルドプラットフォームの固定ネジを緩め、プリンターのセンサー機能を使って「LFD（画面）」と「プラットフォーム（台座）」の隙間をゼロに補正するプロセスです。
この作業で解決できる課題
- 初期層の脱落（定着不良）: プラットフォームと画面の隙間が広すぎる場合。
- 過圧縮（剥がれない）: 隙間が狭すぎて、初期層が薄く潰れてしまう場合。
- 寸法のズレ: Z軸方向の精度が出ない場合。
必要な機材リスト
作業を始める前に、以下のツールを手元に用意してください。
| 機種 | 必要な六角レンチ（付属品） | その他の必須ツール |
|---|---|---|
| Form 4 | 4 mm 六角レンチ | アライメントシム（4枚） ニトリル手袋 ウエス・キムワイプ |
| Form 4L | 5 mm 六角レンチ |
※アライメントシムは、プリンター付属のツールトレイ（Tool Caddy）に含まれている小さなスペーサーです。
実践編：プロが教えるステップ・バイ・ステップ
それでは、実際の手順を解説します。この作業は「汚れ（レジン残り）との戦い」です。一手順ずつ確実に行ってください。
Step 1: 機材の準備と「完全洗浄」
まず、プリンターがアイドル状態であることを確認し、ファームウェアを最新の状態にアップデートします。

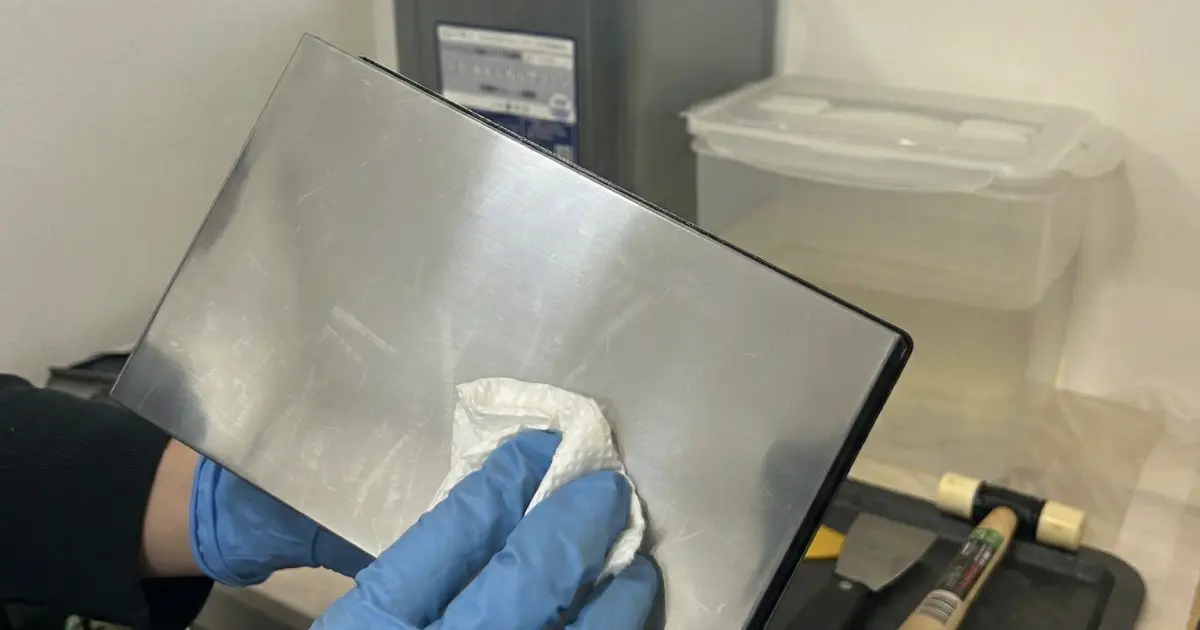

次に、最も重要な工程である「ビルドプラットフォームの洗浄」を行います。
ここでプラットフォームの金属面に硬化したレジンや未硬化のヌメリが残っていると、調整中にLFD（ガラス面）を押し割ったり、傷つけたりする原因になります。
■ プロの運用アドバイス
未硬化レジンを完全に除去するため、弊社では洗浄液 3D Medsupo（スリーディーメドサポ）を使用した洗浄機で入念に洗い、エアブローで乾燥させています。「目に見えないレジンの膜」すら残さないことが、完璧な平行度を出す第一歩です。
Step 2: タンク取り出しとメニューへのアクセス
きれいな手袋を着用し、内部のパーツを取り外します。
- Form 4 レジンタンク、Form 4 ミキサー、レジンカートリッジをすべて取り外します。
- LFD（光学ユニット）の表面が露出した状態になります。ゴミが落ちていないか確認してください。

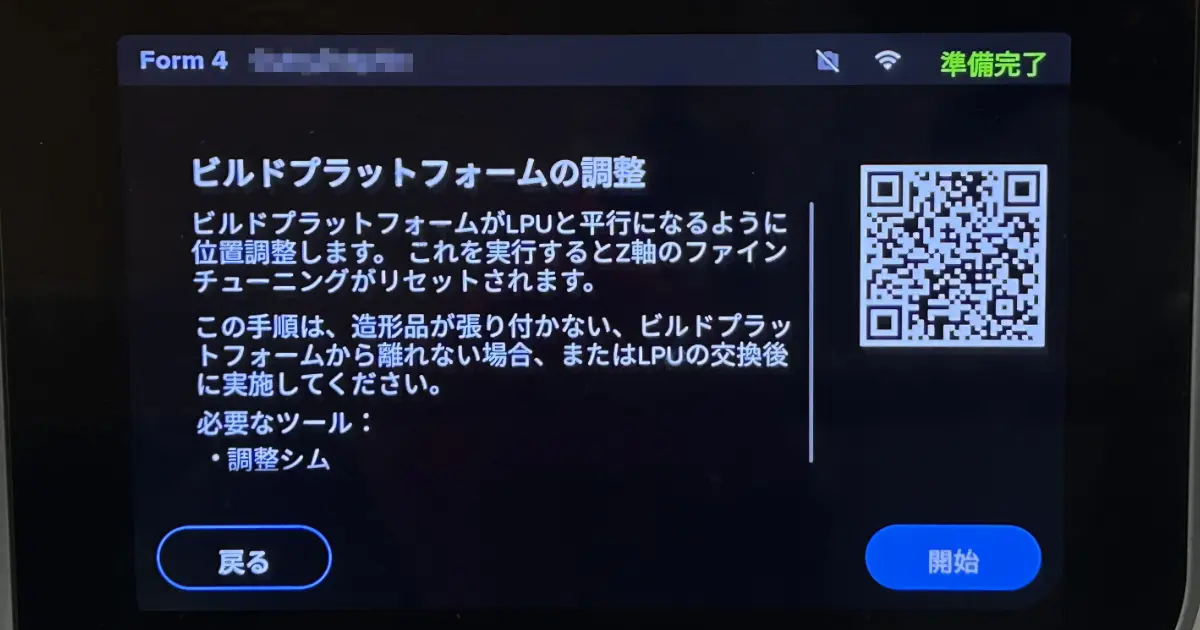

- タッチパネルを操作し、ウィザードを呼び出します。
操作：「設定（歯車アイコン）」 ＞ 「ツール」 ＞ 「ビルドプラットフォームの調整」をタップします。
Step 3: シム（スペーサー）の設置

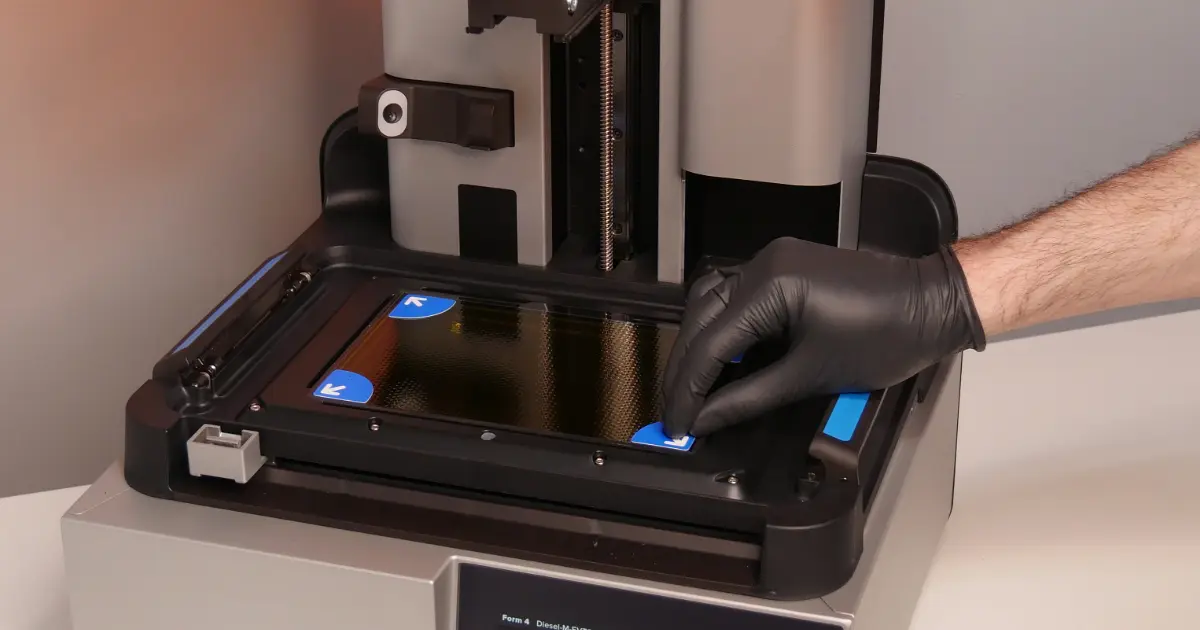

画面の指示に従い、ツールトレイから「アライメントシム（4枚）」を取り出します。
これをLFDの四隅に置きます。このシムがクッションとなり、プラットフォームと画面の間に適正なクリアランス（隙間）を確保します。
Step 4: ネジの緩めと「加圧」固定（★最重要）
ここが作業の山場です。慎重に進めてください。
- プラットフォームの装着: 洗浄済みのビルドプラットフォームをプリンターに装着し、ロックします。

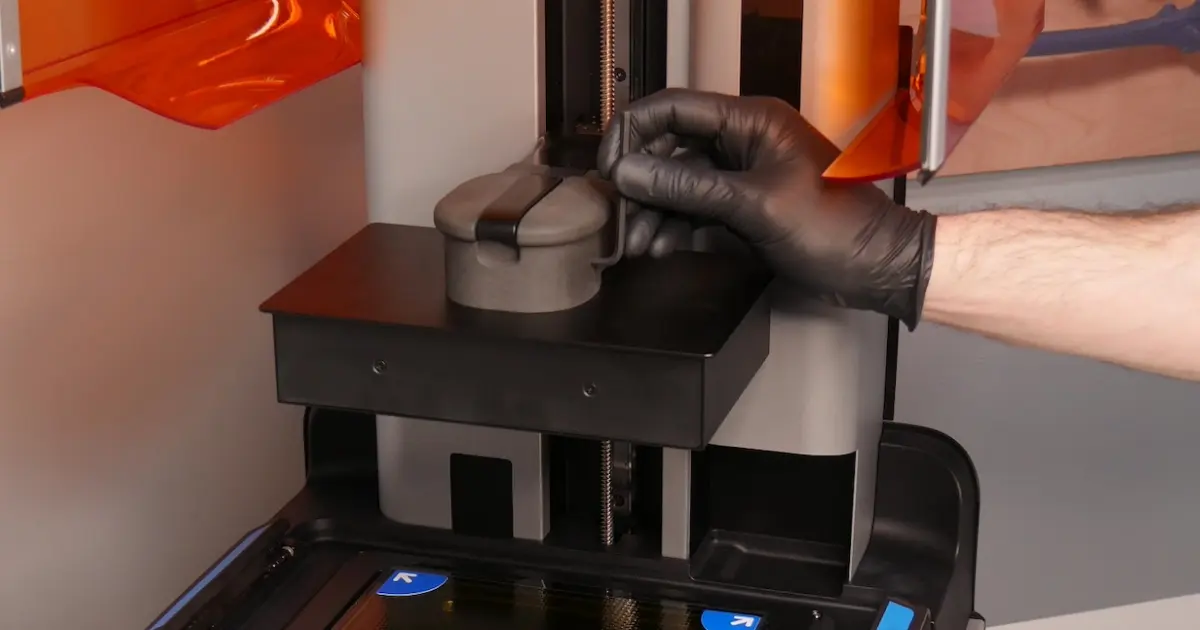

- ネジを緩める: 六角レンチを使い、位置合わせネジを緩めます。
（Form 4: 右側面の2箇所 / Form 4L: 両側面の計4箇所） - 目安: ネジを外すのではなく、プラットフォームを手で触ると「カタカタ」と動く程度まで緩めます。
カバーを閉じ、「次へ」をタップしてプラットフォームを下降させます（LFDの上に接地します）。
その後、カバーを開け、以下の動作を行います。

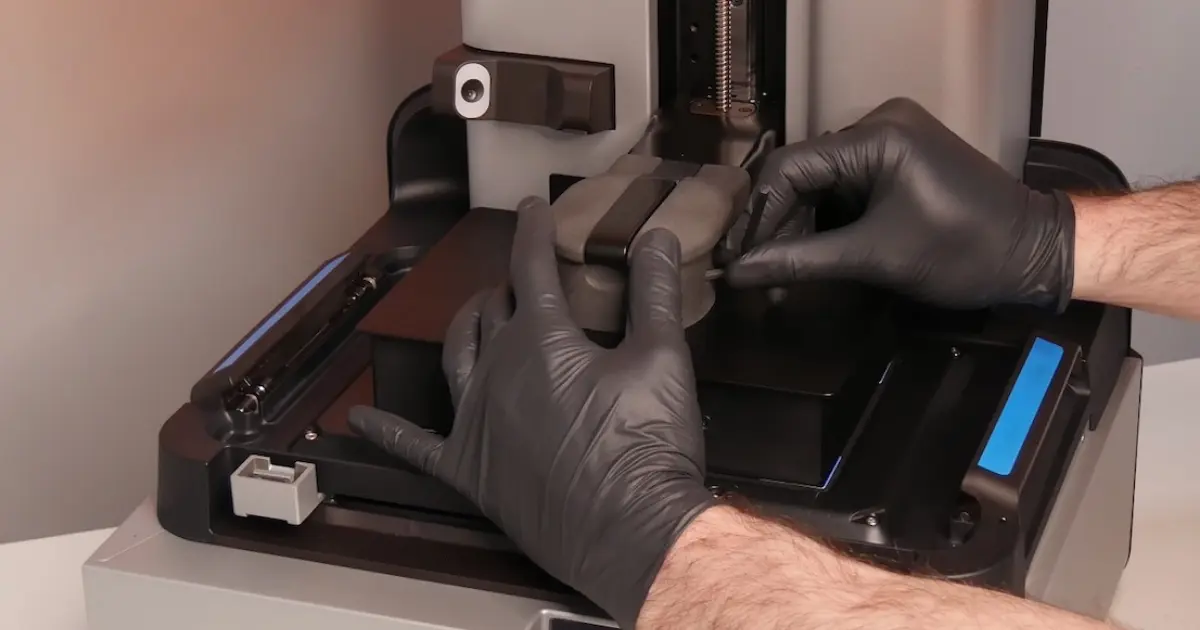

- 左手: プラットフォームの中央を、真上からグッとLFDに押し付けます（手を離さないでください）。
- 右手: 押し付けた状態を維持したまま、六角レンチでネジを締めます。
■ 成功のポイント
片手で押さえる力が弱いと、ネジを締めるトルクでプラットフォームが浮いてしまいます。「下に押し付けながら締める」のがコツです。一度にきつく締めず、2回に分けて徐々に締めていくとズレを防げます。
Step 5: 完了とテスト造形
すべてのネジがしっかりと締まっていることを確認したら、カバーを閉じます。プリンターが自動的にZ軸の高さ（原点）を再設定します。
完了画面が出たら、アライメントシムを回収し、レジンタンクやミキサーを元に戻します。
最後に、小さなテストモデルを造形し、初期層がしっかりと定着しているか、あるいは剥がしやすさが改善されたかを確認してください。
技術パート：失敗しないためのプロの「コツ」
私たちが現場で多くのサポートを行う中で、失敗するケースには共通点があります。
よくある失敗：LFD破損のリスク
最も多い事故は、「プラットフォームに硬化したレジン片が残ったまま調整を行い、LFD（画面）を割ってしまう」ケースです。
通常の造形時と異なり、キャリブレーション時はレジンタンク（保護層）がありません。金属とガラスが直接触れ合うため、微細なゴミも許されません。
運用のコツ：洗浄こそがメンテナンスの要
精度の高いキャリブレーションを行うには、日頃のメンテナンスが不可欠です。
- 洗浄液の管理: 洗浄液 3D Medsupo は洗浄力が高く、リンス性が良いため、プラットフォームの細かい溝に入り込んだレジンも除去しやすいのが特徴です。
- 定期的な点検: 毎週金曜日にプラットフォームの平面度を定規などで確認する習慣をつけると、トラブルを未然に防げます。
応用編：さらなる効率化へ
Form 4 の持つ「LFD（Low Force Display）」テクノロジーは、高速かつ低剥離力での造形を可能にしますが、その性能を発揮するにはハードウェアが正しい位置にあることが前提です。
この「位置合わせ」と、洗浄液 3D Medsupo による「適切な洗浄」をセットで運用サイクルに組み込んでください。
「きれいなマシンは故障しない」が、3Dプリンター運用の鉄則です。この2つを徹底するだけで、造形失敗によるダウンタイム（停止時間）は劇的に減少します。
まとめ
本日の作業チェックリストです。
- 造形失敗（脱落・過圧縮）が続いたら、設定変更の前に「プラットフォームの位置合わせ」を疑う。
- 作業前には、プラットフォームを新品同様になるまで磨き上げる（レジン残りは厳禁）。
- ネジ締め時は、プラットフォームをLFDに押し付ける圧力を絶対に緩めない。
技術相談・サンプルについて
「自分で調整してみたけれど、まだ不安がある」「正しい締め付け具合を実機で確認したい」という方は、ぜひ弊社をご活用ください。
また、メンテナンス効率を上げる洗浄液 3D Medsupoのサンプルや、Form 4 で造形した高精度パーツのサンプル請求も承っております。お気軽にご相談ください。
出典：Aligning the build platform (Form 4 and Form 4L generation)
