3Dプリンター用材料
Raise3D 対応フィラメント・パーツ
3Dプリンター用フィラメント
Raise3D対応フィラメント（全素材）
カーボンファイバー配合フィラメント
高強度な造形材料
高耐熱な造形材料
3Dプリンター用フィラメント > Raise3D対応高耐熱フィラメント
3Dプリンター用フィラメント > Raise3D対応エンプラフィラメント
3Dプリンター用フィラメント > Raise3D対応カーボン配合フィラメント

Raise3D Industrial PPS CF フィラメント 1.75mm 0.5kg(黒)

Raise3DPro3 HS シリーズ・E3 対応1.75mm・0.5kg製造: Raise3D ／販売: i-MAKER

炭素繊維を 10wt.% 含むポリフェニレンスルフィド(PPS)のフィラメントです。高い耐熱性と化学的安定性を持ち、UL94 V0 規格に適合する難燃性を備えます。

PPS CF 0.5kg12,800円
難燃 UL94 V0 適合 PPA CF 1kg35,000円
剛性と耐熱・耐薬品性 PPA GF 1kg35,000円
ナチュラル・オレンジ PA12 CF+ 1kg28,000円
靭性と耐薬品性

出荷予定 1～3 営業日(在庫品)

■商品スペック表　

製品名	Raise3D Industrial PPS CF
メーカー	Raise3D
材料	PPS(ポリフェニレンスルフィド・炭素繊維 10wt.% 強化)
フィラメント径	1.75mm
正味重量	500g
色	1 色(ブラック)
推奨ノズル温度	300°C
推奨ヒートベッド温度	80°C
推奨プリント速度	50～200mm/s
ノズル要件	硬化鋼・ルビーなどの耐摩耗ノズルを推奨
乾燥条件	80°C で 12～24 時間
最大引張強さ	60 ± 1.3 MPa(ISO 527・焼鈍後)
曲げ弾性率	4600 ± 140 MPa(ISO 178・焼鈍後)
荷重たわみ温度	251°C(ISO 75 @0.45MPa)/ 132°C(ISO 75 @1.8MPa)
対応機種	Pro3 HS シリーズ、E3
保管	相対湿度 20% 未満の乾燥した環境
出荷	在庫品は 1～3 営業日

0.5kg 巻(黒)正味 500g・径 1.75mm

300°C推奨ノズル温度・ベッド 80°C

送料 1,000円0.5kg 12,800円(税別)

耐熱・難燃・耐薬品。高性能用途向けの PPS カーボン

Industrial PPS CF は、高性能用途向けに設計された炭素繊維強化(10wt.%)ポリフェニレンスルフィド複合フィラメントです。優れた耐熱性と、各種の酸・アルカリ・有機溶剤に対する化学的安定性を備え、UL94 V0 規格に適合する難燃性の認証を取得しています。造形した最終部品は高い強度と剛性を示し、長期の寸法安定性と最小限の吸湿性を併せ持ちます。

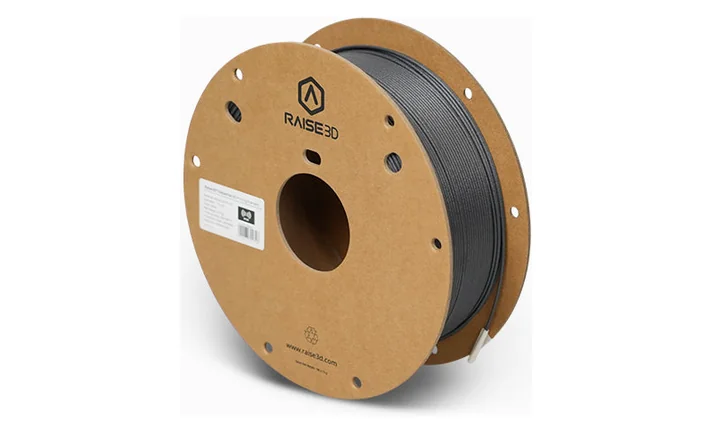

Raise3D Industrial PPS CF フィラメント(黒)0.5kg のスプール

色は黒の 1 色です。画面の色味は実物と多少異なる場合があります。

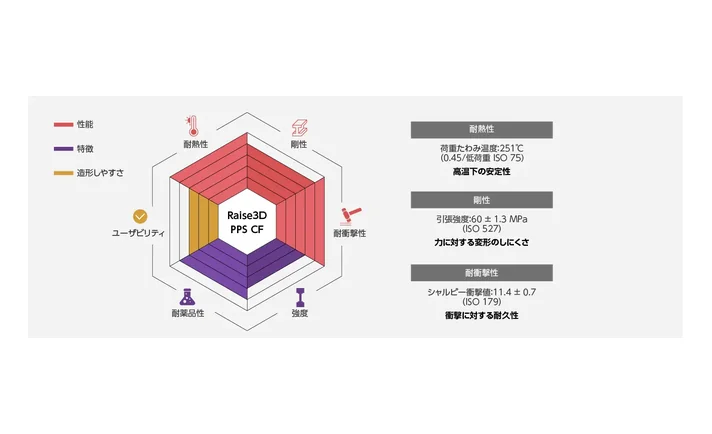

Industrial PPS CF が選ばれる理由

きわめて高い耐熱性

荷重たわみ温度は 251°C(0.45MPa)。高温にさらされる部品にも使えます。

UL94 V0 の難燃性

UL94 V0 規格に適合する認証を取得しています。自動車・航空宇宙・産業用の最終部品に使われています。

超低吸湿と耐薬品性

各種の酸・アルカリ・有機溶剤に対する化学的安定性があり、吸湿も最小限です。

印刷条件

推奨設定

ノズル温度 300°C

ヒートベッド 80°C

造形速度 50～200mm/s

乾燥 80°C造形前に 12～24 時間

積層ピッチは 0.2～0.25mm、冷却ファンはオン、アクリルカバーを被せた状態が公式の推奨です。真鍮ノズルは摩耗しやすいため、硬化鋼やルビーなどの耐摩耗ノズルをお使いください。非加熱チャンバーでの造形に対応します。

対応機種

使える機種

Pro3 HS シリーズHS シリーズカートリッジ式ノズルヒーター(0.4mm SiC ノズル)と PolyDryer が必要です

E3E3 用プリントヘッド(SiC 0.4mm または 0.6mm ノズル付き)と PolyDryer が必要です

PEI ビルドプレートPro シリーズ・E シリーズで使えます

公式の対応表では、Pro3 シリーズ・Pro3 シリーズ(HyperSpeedKit 装着済み)・Pro2 シリーズ・E2・E2CF は対象外です。

開封から保管までの流れ

開封

箱を開け、真空パックからスプールと乾燥剤を取り出します。

乾燥

造形の前に 80°C で 12～24 時間乾かします。

造形

ノズル 300°C・ベッド 80°C。SiC ノズルを付けた Pro3 HS シリーズまたは E3 で造形します。

保管

常に相対湿度 20% 未満の乾燥した環境で保管・使用します。

Industrial PPS CF1.75mm・500g(黒)

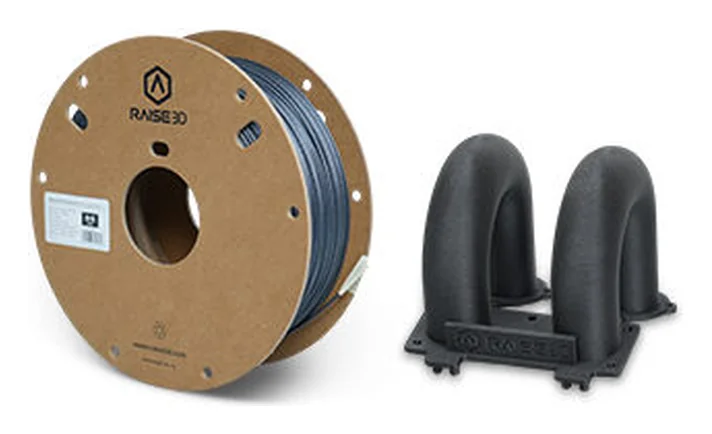

造形サンプルPPS CF で造形した機能部品

湿気を吸ったフィラメントは、造形中に糸を引いたり層間の接着が弱くなったりすることがあります。

乾燥と保管には PolyDryer

公式の対応表では、Pro3 HS シリーズ・E3 のいずれでも PolyDryer(フィラメント乾燥/除湿 BOX)が必要なオプションとして案内されています。スプールを入れたまま乾燥と造形を同時に進められます。

PolyDryer乾燥と保管が 1 台で／ 10,999円(税別)

PolyDryer Boxスプールを増やせます／ 3,999円(税別)

湿気を吸ったら乾燥

糸引きや層間の接着の弱まりが出てきたスプールを、造形の前に乾かします。

乾かしながら造形

スプールを入れたままフィラメントを送り出せるので、乾燥と造形を同時に進められます。

使わないときの置き場所に

開封したスプールの保管ケースとしても使えます。

PolyDryer を見る

資料・ご相談

公式データシート(Raise3D) 無料サンプルを申し込む見積書を依頼する大口・法人のご相談

よくあるご質問

どのノズルを使えばよいですか?

真鍮ノズルは炭素繊維で摩耗しやすいため、硬化鋼やルビーなどの耐摩耗ノズルが推奨されています。Pro3 HS シリーズでは HS シリーズカートリッジ式ノズルヒーター(0.4mm SiC ノズル)、E3 では SiC 0.4mm または 0.6mm ノズル付きのプリントヘッドが必要なオプションとして案内されています。

サポート材は何を使いますか?

公式では Raise3D Industrial PET サポートフィラメントが対応するサポート材として案内されています。

難燃性の規格は何ですか?

UL94 V0 規格に適合する認証を取得しています。

乾燥と保管はどうしますか?

造形の前に 80°C で 12～24 時間乾かします。保管と使用は常に相対湿度 20% 未満の乾燥した環境で行ってください。

チャンバーの加熱は必要ですか?

非加熱チャンバーでの造形に対応しています。アクリルカバーを被せた状態が公式の推奨です。
