3Dプリンター用材料
Raise3D 対応フィラメント・パーツ
3Dプリンター用フィラメント
Raise3D対応フィラメント（全素材）
PETGフィラメント
カーボンファイバー配合フィラメント
3Dプリンター用フィラメント > Raise3D対応 PETGフィラメント
3Dプリンター用フィラメント > Raise3D対応高速フィラメント
3Dプリンター用フィラメント > Raise3D対応カーボン配合フィラメント

Raise3D Hyper Speed PET CF フィラメント 1.75mm 1kg(黒)

Raise3DPro3 HS / E3 対応1.75mm・1kg製造: Raise3D ／販売: i-MAKER

Hyper FFF(L2、300mm/s)と高性能用途向けに設計された、炭素繊維強化(15wt%)の PET フィラメントです。

Hyper Speed PET CF 1kg8,800円
高速造形向け PET CF 1kg14,000円
高剛性・高耐熱 PET CF 2.5kg33,000円
長時間の造形に PET サポート 1kg11,000円
手で外せるサポート材

出荷予定 1～3 営業日(在庫品)

■商品スペック表　

製品名	Raise3D Hyper Speed PET CF
メーカー	Raise3D
材料	PET(炭素繊維 15wt% 強化)
フィラメント径	1.75mm
正味重量	1,000g
色	1 色(ブラック)
推奨ノズル温度	300°C
推奨ヒートベッド温度	80°C
推奨プリント速度	50～200mm/s
乾燥条件	80°C で 12～24 時間

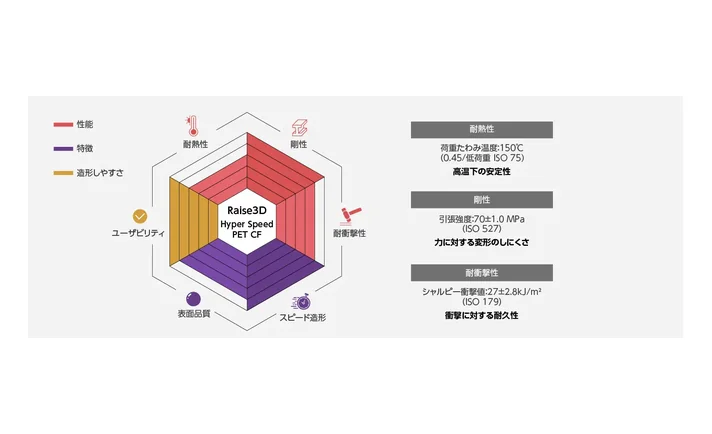

最大引張強さ	70 ± 1.0 MPa(ISO 527・XY・焼鈍後)
曲げ弾性率	4700 ± 150 MPa(ISO 178・XY・焼鈍後)
荷重たわみ温度	150°C(ISO 75 @0.45MPa) / 110°C(ISO 75 @1.8MPa)・焼鈍後
ノズル要件	スチールノズル以上、SiC ノズルを推奨
対応機種	Pro3 HS シリーズ / E3
出荷	在庫品は 1～3 営業日

50～200mm/s高速造形に対応します

300°C推奨ノズル温度・ベッド 80°C

1kg 8,800円税別・送料 1,000円

高速造形のための炭素繊維 PET。弾性率 4.5GPa 超

Raise3D Hyper Speed PET CF は、Hyper FFF(L2、300mm/s)および高性能用途向けに特別に設計された、炭素繊維強化(15wt%)ポリエチレンテレフタレート(PET)フィラメントです。優れた機械的特性(弾性率 E > 4.5GPa)と強化された耐熱性(熱変形温度 HDT > 110°C)を発揮します。

Raise3D Hyper Speed PET CF が選ばれる理由

高速造形に対応

Hyper FFF(L2、300mm/s)向けに設計されています。推奨造形速度は 50～200mm/s です。

高い剛性と強度

炭素繊維長の分布と PET の結晶化度を最適化し、弾性率 4.5GPa 超、曲げ強さ 110 MPa を実現しています。

耐熱性と耐薬品性

熱変形温度は 0.45MPa で 150°C。湿度・高温・重作業に耐える環境の部品に向きます。

印刷条件

推奨設定

ノズル温度 300°C

ヒートベッド 80°C

造形速度 50～200mm/s

SiC ノズルを推奨最低でもスチールノズル

真鍮ノズルは炭素繊維で早く摩耗します。最低でもスチール、できれば SiC ノズルをお使いください。冷却ファンはオン、積層ピッチは 0.2～0.25mm、アクリルカバーは被せない設定が公式の推奨です。

対応機種

対応する Raise3D プリンター

Pro3 HS シリーズSiC ノズルが必要

E3SiC 0.4mm または 0.6mm ノズル付きプリントヘッドが必要

Pro3 HS シリーズは HS シリーズカートリッジ式ノズルヒーター(0.4mm SiC ノズル)、E3 は SiC 0.4mm または 0.6mm ノズル付きプリントヘッド(左・右のいずれか)が必要です。保管には PolyDryer をお使いください。PEI ビルドプレート(Pro シリーズ・E シリーズ)にも対応します。Pro3 シリーズ(HyperSpeedKit を付けた場合を含む)、Pro2 シリーズ、E2、E2CF は対応していません。
