3Dプリンター用材料
Raise3D 対応フィラメント・パーツ
3Dプリンター用フィラメント
Raise3D対応フィラメント（全素材）
PETGフィラメント
カーボンファイバー配合フィラメント
3Dプリンター用フィラメント > Raise3D対応 PETGフィラメント
3Dプリンター用フィラメント > Raise3D対応カーボン配合フィラメント

Raise3D Industrial PET CF フィラメント 1.75mm 1kg(黒)

Raise3DPro3 HS / E3 / E2CF 対応1.75mm・1kg製造: Raise3D ／販売: i-MAKER

PET をベースに炭素繊維を 15wt% 均一分散した複合フィラメントです。焼鈍処理後は耐熱性が約 150°C で安定します。

PET CF 1kg14,000円
高剛性・高耐熱 PET CF 2.5kg33,000円
長時間の造形に Hyper Speed PET CF 1kg8,800円
高速造形向け PET サポート 1kg11,000円
手で外せるサポート材

出荷予定 1～3 営業日(在庫品)

■商品スペック表　

製品名	Raise3D Industrial PET CF
メーカー	Raise3D
材料	PET(炭素繊維 15wt% 強化)
フィラメント径	1.75mm
正味重量	1,000g
色	1 色(ブラック)
推奨ノズル温度	280～300°C
推奨ヒートベッド温度	60～80°C
推奨プリント速度	35～90mm/s
乾燥条件	70～80°C で 8～12 時間
最大引張強さ	68 ± 3 MPa(ISO 527・XY・焼鈍後)
曲げ弾性率	5670 ± 334 MPa(ISO 178・XY・焼鈍後)
荷重たわみ温度	175°C(ISO 75 @0.45MPa) / 105°C(ISO 75 @1.8MPa)・焼鈍後
ノズル要件	硬化鋼・ルビーなどの耐摩耗ノズルを推奨
対応機種	Pro3 HS シリーズ / E3 / E2CF(販売終了予定)
保管	乾燥後は乾燥ボックスで保管し、造形中も乾燥状態を保つ
出荷	在庫品は 1～3 営業日

炭素繊維 15wt%剛性・強度・耐熱性を高めています

280～300°C推奨ノズル温度・ベッド 60～80°C

1kg 14,000円税別・送料 1,000円

焼鈍で約 150°C。炭素繊維 15wt% の高剛性フィラメント

Raise3D Industrial PET CF は、PET(ポリエチレンテレフタレート)をベースとした炭素繊維強化複合フィラメントです。均一に分散された 15wt% の炭素繊維により、PET マトリックスの剛性、強度、耐熱性、耐薬品性が向上しています。治具、固定具、機能部品など、強度が高くコスト効率に優れた最終用途部品に向きます。

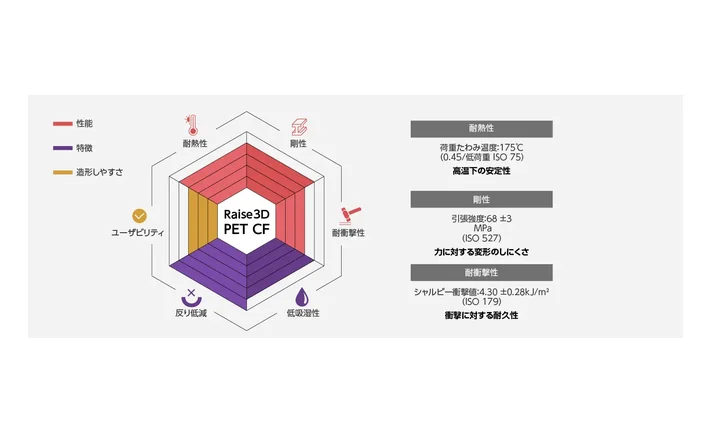

Raise3D Industrial PET CF が選ばれる理由

炭素繊維 15wt% の高剛性

均一に分散された炭素繊維により、剛性・強度・耐熱性・耐薬品性が向上しています。

焼鈍後は約 150°C で安定

焼鈍処理後、耐熱性は約 150°C で安定し、引張弾性率 6GPa 以上、引張強度 80MPa 以上になります。

吸湿性が低い

炭素繊維強化ナイロンと比べて吸湿性が低く、寸法安定性と耐クリープ性に優れます。

印刷条件

推奨設定

ノズル温度 280～300°C

ヒートベッド 60～80°C

造形速度 35～90mm/s

耐摩耗ノズルが必要硬化鋼・ルビーなどを推奨

真鍮ノズルは炭素繊維で早く摩耗します。硬化鋼やルビーなどの耐摩耗ノズルをお使いください。冷却ファンはオン、積層ピッチは 0.1～0.25mm が目安です。

対応機種

対応する Raise3D プリンター

Pro3 HS シリーズSiC ノズルが必要

E3SiC ノズル付きプリントヘッドが必要

E2CF販売終了予定

Pro3 HS シリーズは HS シリーズカートリッジ式ノズルヒーター(0.4mm SiC ノズル)、E3 は SiC 0.4mm ノズル付きプリントヘッド(左・右のいずれか)が必要です。保管には PolyDryer を推奨します。PEI ビルドプレート(Pro シリーズ・E シリーズ)にも対応します。Pro3 シリーズ(HyperSpeedKit を付けた場合を含む)、Pro2 シリーズ、E2 は対応していません。
