光造形3Dプリンターの反り・歪みの原因と対策｜現場で使える実践ガイド
■ この記事の重要ポイント
- 光造形の反りは「硬化収縮」と「剥離抵抗」の2つの力が原因。タンクと接する断面積が大きいほど反りやすい
- 対策の基本は「モデルを傾けて1層あたりの断面積を小さくする」こと。45度以内の傾斜が推奨
- Form 4の5センサーシステムと低剥離抵抗設計により、従来機比で反りリスクを大幅に低減できる
目次
光造形3Dプリンターの反り・歪みとは？
反り・歪みとは、造形物が設計通りの形状を再現できず、曲がったり変形したりする症状です。光造形（SLA/DLP）方式でもFDM方式でも発生しますが、原因となるメカニズムは大きく異なります。
光造形で発生する変形には、主に以下の3つのタイプがあります。
| 変形タイプ | 症状 | 起きやすい形状 |
|---|---|---|
| 反り（ワーピング） | 平面が弓なりに曲がる | 大きな平面、薄い板状 |

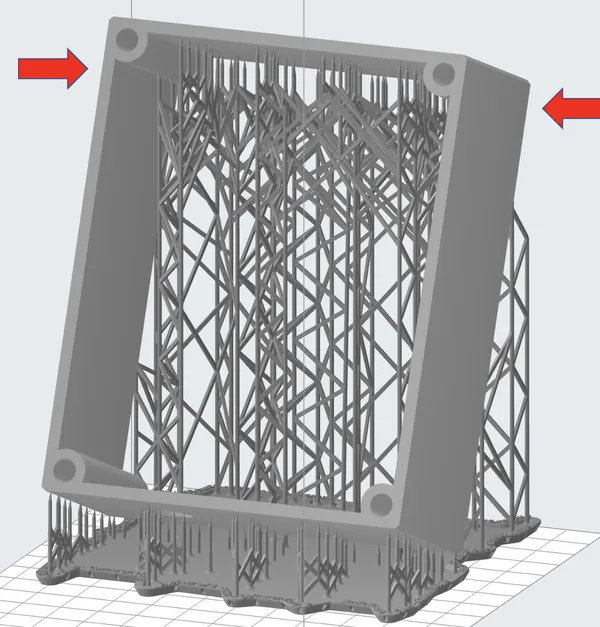

| 歪み（ディストーション） | 全体の寸法が設計値からずれる | 大型モデル全般 |

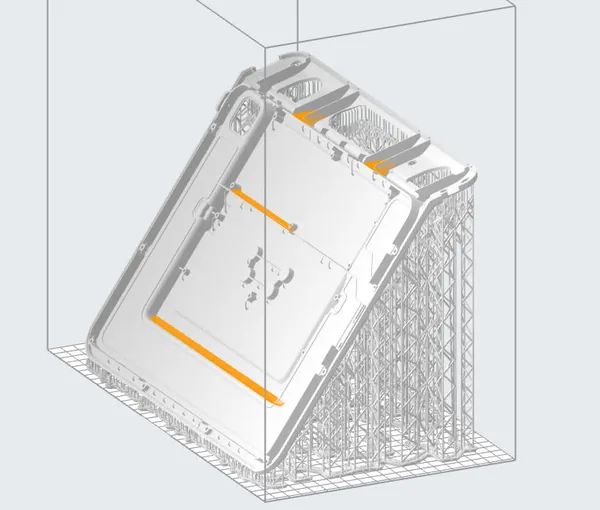

| カール | 端部や薄い壁が丸まって反り返る | 薄壁、エッジ部分 |
いずれも根本原因は共通しており、積層時の硬化による樹脂の収縮が蓄積して起こります。次のセクションで、この原因メカニズムを詳しく解説します。
なぜ反りが発生するのか？ — 剥離抵抗と硬化収縮の2大メカニズム
光造形の反りは「硬化収縮」と「剥離抵抗」という2つの力が複合して発生します。
原因1：硬化収縮 — レジンが固まるときに縮む
光造形では、液体レジンに紫外線を照射して「層」を作り、層と層を密着させて積層していきます。このとき、レジンが液体から固体に変化する過程で平均3〜5%の体積収縮が起こります。
1層だけなら収縮量はごくわずかですが、数十〜数百層を積み重ねると収縮の影響が蓄積し、造形物全体が変形します。特に平面の造形物は、均一な収縮力が広い面積に作用するため、反りが顕著に現れます。当社調べでは、100mm角以上の平面パーツで反り発生率が顕著に高まる傾向が確認されています。
原因2：剥離抵抗 — 造形物を引き剥がす力
レジンが硬化した直後、造形物は「ビルドプラットフォーム」と「レジンタンクの底面フィルム」の両方に強力に接着されています。次の層を造形するためにプラットフォームを引き上げる際、タンクの底から引き剥がす時に生じる物理的な抵抗力を「剥離抵抗」と呼びます。
剥離抵抗の重要ポイント
- 面積に比例する：タンクと接する面積（1層あたりの断面積）が大きいほど、剥離抵抗は指数的に増大する

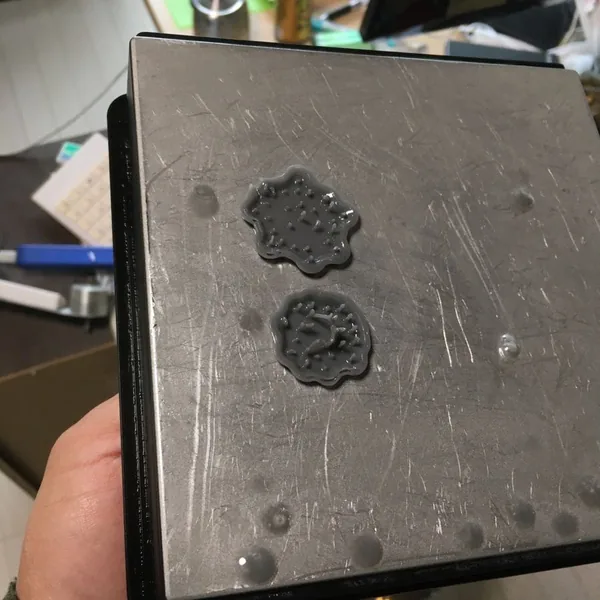

- 過大な剥離抵抗は脱落（プラットフォームから部品が落ちる）、破断（サポート材がちぎれる）、歪み（薄い壁が伸びたり曲がる）を引き起こす
- 解決策の鉄則は「モデルを傾けて断面積を小さくする」こと
設置面積と反りの関係
以下の表は、造形物の設置面積（1層あたりの断面積）と反りリスクの関係を示しています。
| 設置面積 | 剥離抵抗 | 反りリスク | 推奨対策 |
|---|---|---|---|
| 小（〜25cm²） | 低 | 低リスク | 通常設定で造形可能 |
| 中（25〜100cm²） | 中 | 要注意 | モデルの傾斜・サポート強化 |
| 大（100cm²〜） | 高 | 高リスク | 分割造形・傾斜必須 |
どんな形状が反りやすい？ 5つのリスクパターンと対策
形状によって反りの起きやすさは大きく変わります。以下の5パターンを理解しておくことで、造形前のデータ設計段階で反りを予防できます。

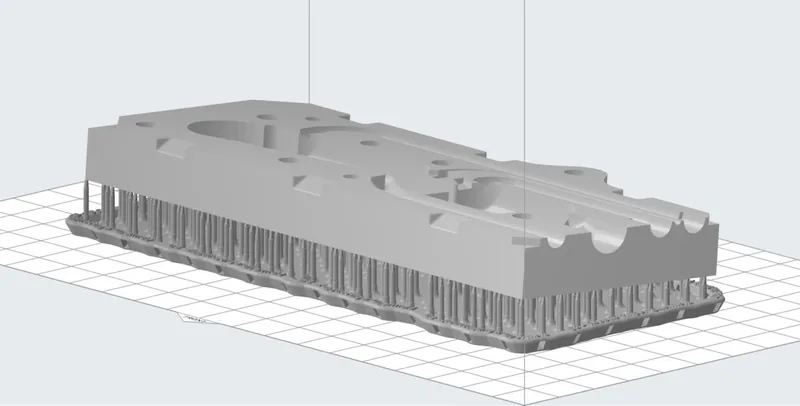

パターン1：大きな平面（最も反りやすい）
平面が大きいほど、1層あたりの断面積が大きくなり、硬化収縮の影響が全面に均一にかかります。板状のパーツやケースの底面などが該当します。
対策：モデルを傾けて設置面積を小さくします。造形の基本は「小から大に末広がりに増やして造形する」ことです。大きな平面が一度にタンクと接しないよう、角度をつけて配置しましょう。

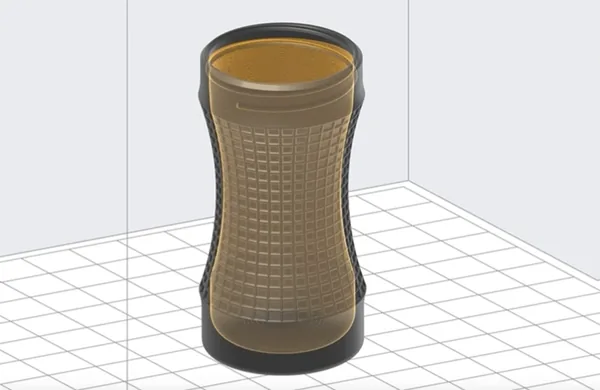

パターン2：カップ形状（吸引カップ効果）
カップ状の造形物では、内部に空気の逃げ道がないため、プラットフォーム引き上げ時に圧力差が生じます。この「吸引カップ効果」により、造形物がたわみ、積層跡が残ります。
対策：造形方向を斜めに変え、空気の通り穴（ドレインホール）をあけます。穴の直径は2mm以上が推奨です。
パターン3：球体
球体は最も失敗しやすい形状のひとつです。サポート材と造形物の接点が曲面上の「点」のみからスタートするため、初期の定着が不安定になりやすく、歪みや脱落が起きます。
対策：サポート材の数を増やし、タッチポイントのサイズを太くすることで初期定着を安定させます。
パターン4：オーバーハング形状
オーバーハング（突き出た部分）は、サポート材がないと自重で垂れ下がり、反りや変形の原因になります。一般的には45度までが推奨で、それ以上の角度ではサポート材が必要です。
対策：45度を超えるオーバーハングには必ずサポート材を追加します。サポート設定の詳細は光造形3Dプリンターのサポート設定のコツをご参照ください。

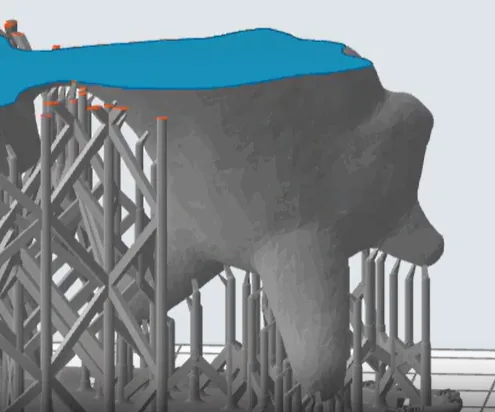

パターン5：アイランド形状
2つの分離した島（アイランド）がくっつく造形方向では、形状がずれたり、造形ミスが起きる可能性があります。分岐部分から造形が始まるとき、接合部が弱くなりやすいのが特徴です。
対策：分岐が合流するのではなく、共通の基盤から構築されるように方向付ける必要があります。つまり、根元から枝先に向かって造形するよう配置します。
反りを防ぐにはどうすればいい？ 7つの実践的対策
反りの原因を理解したうえで、以下の7つの対策を組み合わせることで、造形成功率を大幅に向上させることができます。

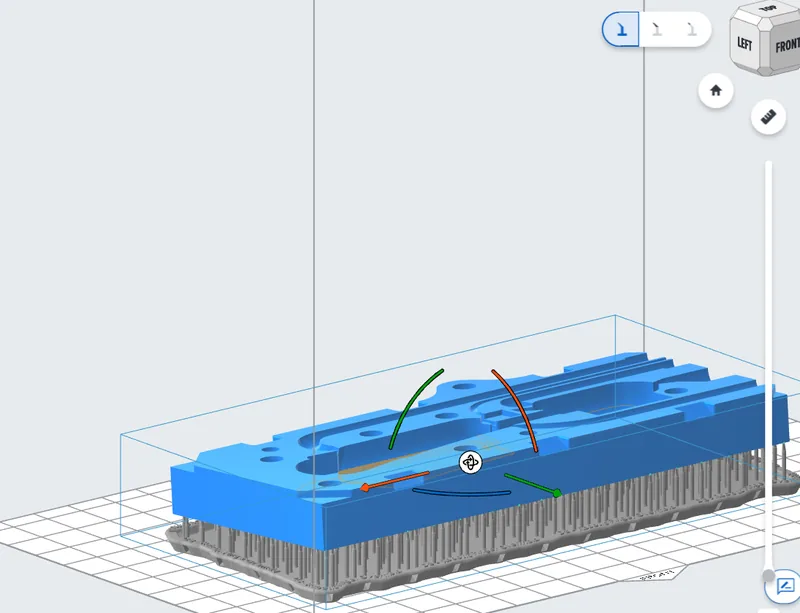

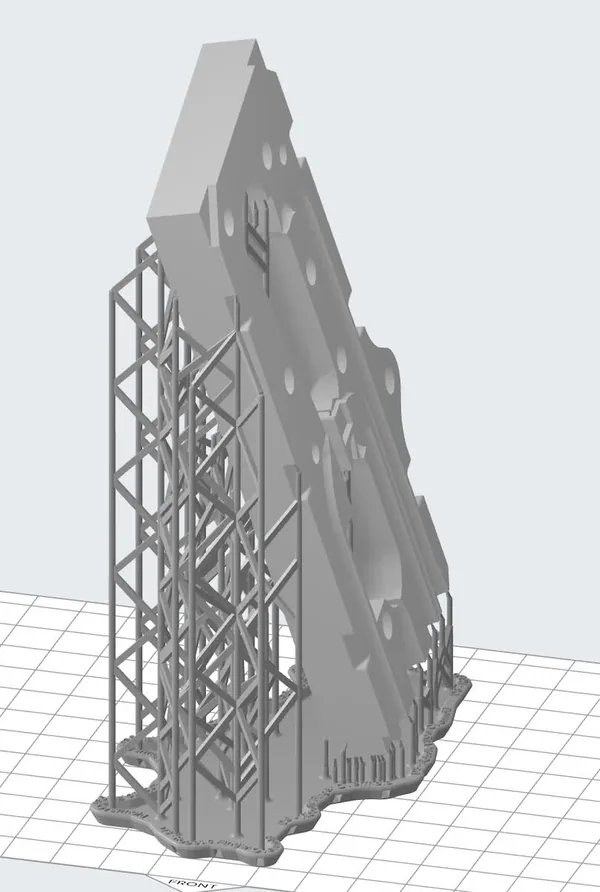

対策1：プリント方向の調整（最重要）
モデルを傾けることで、1層あたりの断面積を小さくし、剥離抵抗を物理的に低減します。これは光造形における反り対策の鉄則です。レイヤー間の表面積差を小さくすることで、層ごとの収縮差も抑制できます。
- 大きな平面はビルドプレートに対して斜めに配置する
- 傾斜角度は形状に応じて10〜45度が推奨
- PreFormなどのスライサーソフトで事前に配置をシミュレーション
対策2：パーツの分割造形
大型モデルは断面積が大きくなりがちです。複数のパーツに分割して造形し、後から接着・組み立てを行うことで、1パーツあたりの剥離抵抗を抑えられます。接合部の設計がポイントです。
対策3：ドレインホール（空気抜き穴）
中空やカップ状のモデルでは、内部に空気が閉じ込められ、吸引カップ効果で反りが悪化します。ドレインホールをあけて空気の通り道を確保することで、圧力差を解消し反りを抑えます。
対策4：サポート材の最適化
サポート材は反り防止の「骨組み」の役割を果たします。不足すると造形物の保持力が剥離抵抗に負けて歪みます。ただし、過剰なサポートは除去痕が増えるため、バランスが重要です。
- PreFormの自動サポート生成後、反りやすい箇所に手動で追加
- 球体や曲面ではタッチポイントを太く設定
- デフォルト設定→一本ずつ間引く手順が安全
※サポート設定の詳しいコツはサポート設定のコツで解説しています。
対策5：造形箇所のローテーション
同一箇所で繰り返し造形を行うと、レジンタンクのフィルムが局所的に摩耗し、剥離抵抗が変化して反りの原因になります。造形ごとにビルドプレート上の配置位置を変えることで、フィルムの寿命を延ばしつつ、反りリスクを低減できます。
対策6：レジン温度の管理
冬場など気温が低い環境では、レジンの粘度が上がり、硬化ムラや剥離抵抗の増大につながります。ミキサーエラーも起きやすくなります。室温を20〜25℃に保つか、レジンタンクを事前に温めることが効果的です。
対策7：レジンタンクの定期点検
タンクフィルムの傷や硬化物の付着は、剥離抵抗の不均一化を招き、反りの原因になります。指先での触診法（ニトリル手袋を着用し、タンク底面のフィルムを優しく撫でて微細な硬化膜や破片を検出）が最も確実です。
- 異物が見つかったらプラスチック製スクレーパーで優しく除去
- タンク内の浮遊物はクリーニングシート印刷で除去（フィルム全面に薄い層を印刷し、硬化樹脂を一体化して取り除く）
- フィルム清掃にはペーパータオルや研磨剤入り洗剤は使用しない（フィルムに傷がつく）
光造形とFDMで反りの原因はどう違う？ 方式別の比較
同じ「反り」でも、光造形とFDMでは原因が根本的に異なります。適切な対策を選ぶために、両方式の違いを理解しておきましょう。
| 比較項目 | 光造形（SLA/DLP） | FDM（熱溶解積層） |
|---|---|---|
| 反りの主原因 | 硬化収縮 + 剥離抵抗 | 熱収縮（冷却時の収縮） |
| 収縮率 | 3〜5%（レジン硬化時） | 0.3〜2%（材料による） |
| 反りが起きるタイミング | 造形中（層ごとの硬化時） | 造形中〜造形後（冷却時） |
| 温度の影響 | レジン粘度に影響（冬場注意） | ベッド温度・庫内温度が直接影響 |
| 反りやすい材料 | 高硬度レジン、大面積モデル | ABS、ナイロン、PC |
| 基本対策 | モデルの傾斜、分割、サポート最適化 | ベッド加熱、エンクロージャー、ラフト/ブリム追加 |
| 反り直しの可否 | 限定的（加熱矯正は困難） | 熱風・温水で軟化→矯正が可能な素材あり |
光造形の反りは造形中に発生するため、造形後に直すことが難しいのが特徴です。そのため、FDM以上にデータ設計段階での予防が重要になります。
反りを抑える機器選び — Form 4の5センサーシステム
Formlabs Form 4は、5つのセンサーによるリアルタイム制御で、反り・歪みの原因を自動的に抑制する設計です。
| センサー | 役割 | 反り対策への効果 |
|---|---|---|
| レジンレベルセンサー | タンク内のレジン量を正確に計測 | レジン不足による硬化不良を防止 |
| 荷重センサー | 材料や形状に応じて造形速度と品質を最適化 | 剥離抵抗をリアルタイムで検知・調整 |
| レジン温度センサー | 造形中のレジン温度を監視 | 粘度変化による硬化ムラを抑制 |
| 残留物検出ミキサー | 硬化済みレジンの有無をチェック | タンク内異物による剥離抵抗の変動を検出 |
| レベリングセンサー | プリンタの水平を確保 | レジン量計測の精度向上で均一な層厚を実現 |

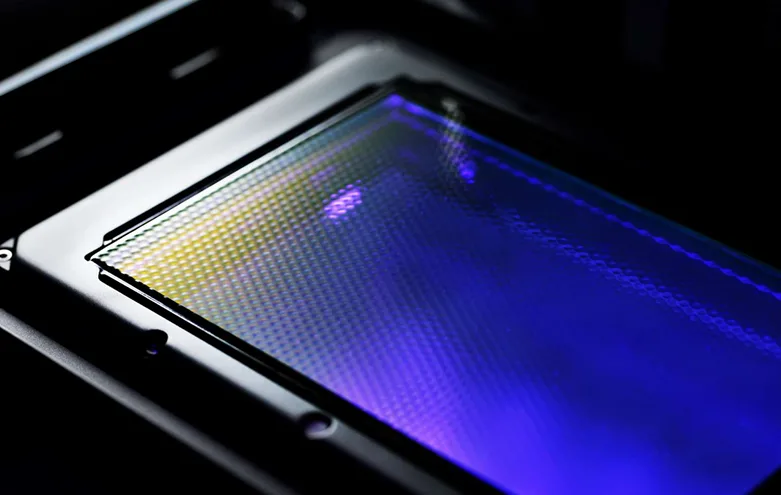

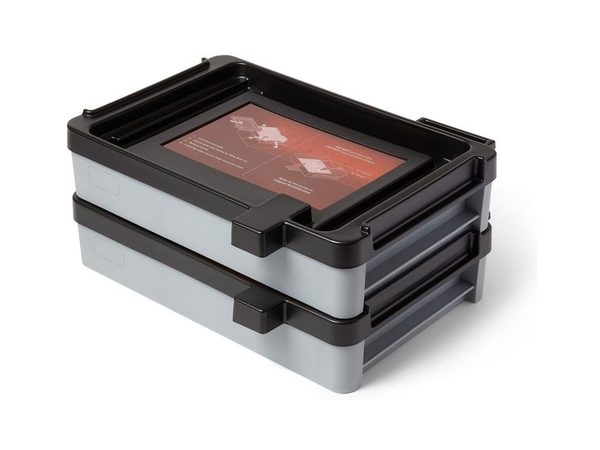

さらに、Form 4のレジンタンクにはリリーステクスチャが施されています。これは剥離時にタンクとLPU（ライトプロセッシングユニット）の間に空気の通り道を作る技術で、剥離抵抗を物理的に低減します。
i-MAKERではForm 4の導入実績が多数あり、反り対策を含む運用ノウハウを蓄積しています。その他の造形失敗パターンと対策については光造形3Dプリンターの失敗例6選で詳しく解説しています。
RECOMMENDED
Formlabs Form 4 — 反りを抑える次世代光造形機
- 5センサーシステムで剥離抵抗をリアルタイム制御
- リリーステクスチャで剥離力を物理的に低減
- 荷重センサーが材料・形状に応じて速度と品質を自動最適化
造形後の工程も反りに影響 — 洗浄・二次硬化の注意点
反り・歪みは造形中だけでなく、造形後の洗浄・二次硬化の工程でも発生することがあります。
洗浄工程の注意点
造形後の洗浄が不十分だと、残留レジンが二次硬化で固まり、表面に歪みが生じます。一方、IPA（イソプロピルアルコール）に長時間浸漬すると、造形物が膨潤して変形するリスクもあります。洗浄時間は5〜10分を目安にしましょう。
なお、IPAは消防法上の危険物（第4類第1石油類）に該当し、廃液処理にも法規制があります。3DMedSupoはIPAに代わる安全な洗浄液で、同等の洗浄性能を持ちながら、臭いが少なく廃液回収まで一括対応しています。
二次硬化（ポストキュア）の注意点
二次硬化は造形物の強度を高める重要な工程ですが、この過程でもレジンの追加収縮が起こります。
- サポート材を付けたまま二次硬化すると、収縮差で歪みが出やすい → サポート除去後に二次硬化が基本
- 薄いパーツは二次硬化時に自重で曲がることがある → 平面に置いて均一に硬化させる
- メーカー推奨の温度・時間を守る（過剰な硬化は脆化と追加収縮の原因）

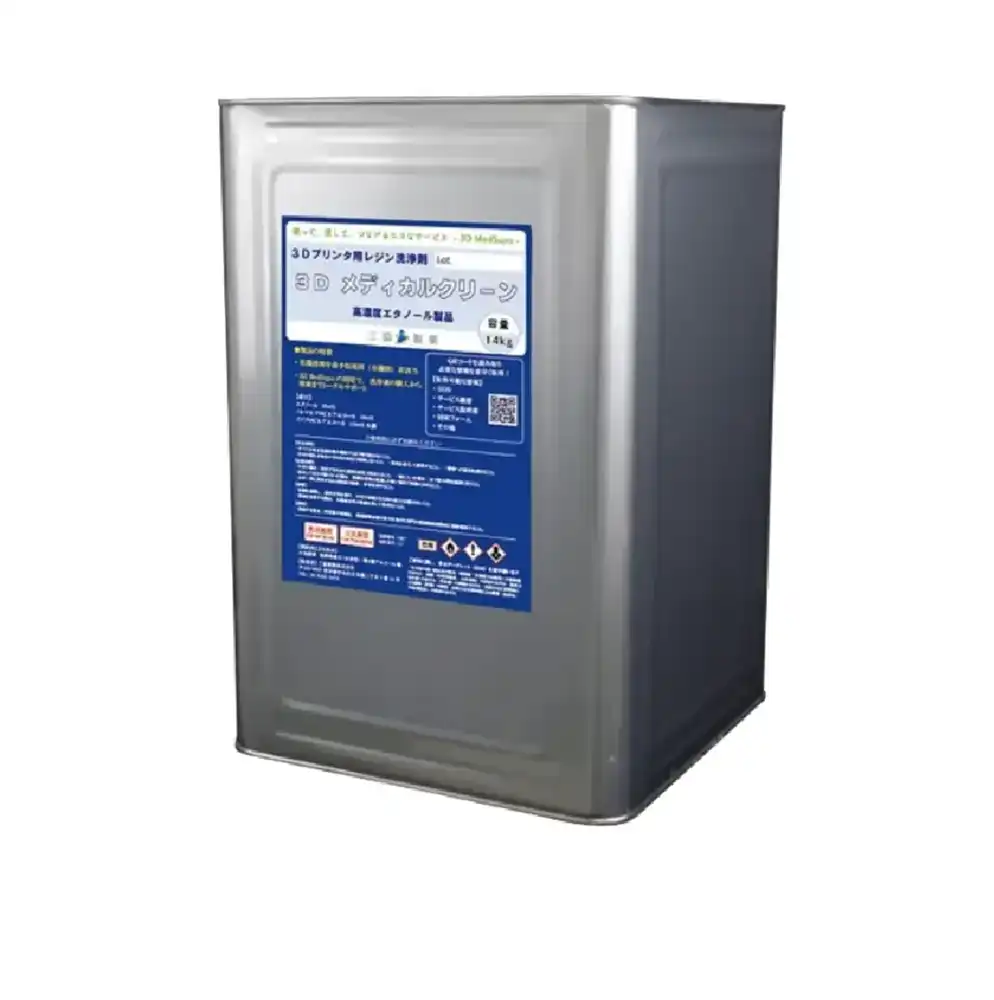

3DMedSupo — 洗浄工程の反りリスクも軽減
洗浄液の選び方も反り対策のひとつ。IPAの代わりに3DMedSupoを使えば、刺激臭や廃液処理の心配なく適切な洗浄管理が可能です。IPA廃液の回収も全国送料無料で対応しています。
- IPAと同等の洗浄性能（当社テスト済み）
- 非危険物 — 消防届出・有機則対応が不要
- 廃液回収まで一括対応・送料無料
反りトラブル診断チェックリスト
反りが発生した場合、以下のチェックリストで原因を切り分けましょう。
反りトラブル診断チェックリスト
- ☐ モデルの傾斜角度は適切か？（大きな平面がタンクと平行になっていないか）
- ☐ 1層あたりの断面積が大きすぎないか？
- ☐ サポート材は十分に配置されているか？
- ☐ カップ形状にドレインホールはあるか？
- ☐ レジンタンクのフィルムに傷や硬化物の付着はないか？（指先触診で確認）
- ☐ ビルドプラットフォームの表面に過度な傷はないか？
- ☐ 室温は20〜25℃に保たれているか？（冬場のレジン粘度上昇に注意）
- ☐ Z軸リードスクリューにグリスは十分か？（黒い残留物がないか確認）
- ☐ 同一箇所での繰り返し造形でフィルムが摩耗していないか？
- ☐ 洗浄時間は適切か？（5〜10分が目安、長時間浸漬は膨潤の原因）
- ☐ 二次硬化の条件（温度・時間）はメーカー推奨値か？
よくある質問（FAQ）
Q. 光造形3Dプリンターで反りが起きたら、後から直せますか？
A. FDMと異なり、光造形の造形物は熱で軟化しないため、反りの矯正は非常に困難です。そのため、造形前のデータ設計段階で予防することが最も重要です。プリント方向の調整、サポート材の最適化、パーツ分割などの対策を事前に行いましょう。
Q. 反りが一番起きやすいのはどんな形状ですか？
A. 大きな平面を持つ板状のモデルが最も反りやすいです。これはタンクとの接触面積（断面積）が大きく、剥離抵抗と硬化収縮の影響が最大になるためです。対策としては、モデルを傾けて1層あたりの断面積を小さくすることが効果的です。
Q. FDMと光造形で反りの原因は違いますか？
A. はい、メカニズムが根本的に異なります。FDMの反りは主にフィラメントの「熱収縮」（冷却時の収縮）が原因です。一方、光造形の反りは「硬化収縮」（レジンが固まる際の体積収縮3〜5%）と「剥離抵抗」（タンクから引き剥がす力）が原因です。そのため、FDMではベッド加熱やエンクロージャーが有効ですが、光造形ではモデルの配置角度やサポート設計が対策の中心になります。
Q. 冬場に反りが増えるのはなぜですか？
A. 気温が低いとレジンの粘度が上がり、硬化ムラや剥離抵抗の増大につながります。また、ミキサーが既定の抵抗を超えて動作するとミキサーエラーが発生することもあります。室温を20〜25℃に保つか、レジンタンクを事前に温めることで対策できます。
Q. レジンタンクのフィルムが劣化すると反りに影響しますか？
A. はい、フィルムの傷や曇りは剥離抵抗の不均一化を招き、反りや造形失敗の原因になります。定期的にニトリル手袋を着用して指先での触診を行い、微細な硬化膜や破片がないか確認してください。タンクフィルムには寿命がありますので、「予備」を常にストックしておくことも重要です。
まとめ
光造形3Dプリンターの反り・歪みは、「硬化収縮」と「剥離抵抗」という2つのメカニズムで発生します。対策のポイントをまとめます。
- プリント方向を傾けて1層あたりの断面積を小さくする（最重要）
- 大型モデルは分割造形＋ドレインホールで対策
- サポート材の配置と太さを最適化する
- レジンタンクの定期点検（指先触診法）と造形箇所のローテーション
- 室温管理（20〜25℃）、適切な洗浄・二次硬化条件の遵守
- Form 4の5センサーシステム・リリーステクスチャ技術で反りリスクを低減
光造形の反りは造形後の修正が難しいため、事前の設計段階での予防が成功の鍵です。本記事で紹介した対策を実践し、造形品質の向上にお役立てください。
光造形の他の失敗パターン（脱落、表面剥がれ、未硬化など）については光造形3Dプリンターの失敗例6選で、サポート設定の詳しいコツについては光造形3Dプリンターのサポート設定のコツで詳しく解説しています。
