ガラス繊維配合で金型級の強度！Rigid 10K Resinの技術特性とForm 4運用術

本日は、数あるFormlabsのエンジニアリングレジンの中でも、「最強の硬さ」と「最高クラスの耐熱性」を誇る特殊素材、Rigid 10K Resinについて解説します。

「光造形のパーツは強度が低く、熱に弱い」
「最終製品や金型として使うには物足りない」

もし皆様がそのようなイメージをお持ちであれば、このレジンはその常識を根底から覆す可能性を秘めています。なぜなら、この素材はプラスチックというよりも、ガラス繊維強化樹脂やセラミックに近い特性を持っているからです。

本記事では、メーカー公表のスペック解説にとどまらず、私たち販売店が多くのユーザー様へのサポートを通じて得た「現場での失敗しない運用ノウハウ」や、最新機種Form 4での活用メリットまで、プロの視点で深く掘り下げてご紹介します。

ガラス配合が生む「硬さ」と「耐熱性」。
Rigid 10Kの正体

まず、製品名にある「10K」という数字。これは単なる型番ではありません。この材料の最大の特徴である引張弾性率（材料の変形のしにくさ）が10,000MPa（=10GPa）であることを示しています。

一般的なABSライクなレジンや、標準的なプラスチックの弾性率が2～3GPa程度であることを考えると、Rigid 10Kがいかに異次元の硬さを持っているかがお分かりいただけるかと思います。これは、ガラス繊維やセラミックを充填した熱可塑性プラスチックに匹敵する数値です。

なぜ「10K」が選ばれるのか？（スペック詳細）

Rigid 10K Resinが産業界で選ばれる理由は、主に以下の3つの特性に集約されます。

※数値は適切な二次硬化（ポストキュア）を行った後の代表値です。

特に注目すべきは耐熱性です。オプションの熱二次硬化（90℃で焼成するプロセス）を経ることで、熱たわみ温度は200℃を超えます。これにより、従来は金属切削でしか対応できなかった「耐熱治具」や「射出成形型」を、3Dプリンターで即日内製化することが可能になりました。

現場での活用イメージ：何に使えるのか？

高い剛性と耐熱性を活かし、Rigid 10K Resinは以下のような「過酷な環境」で活躍しています。

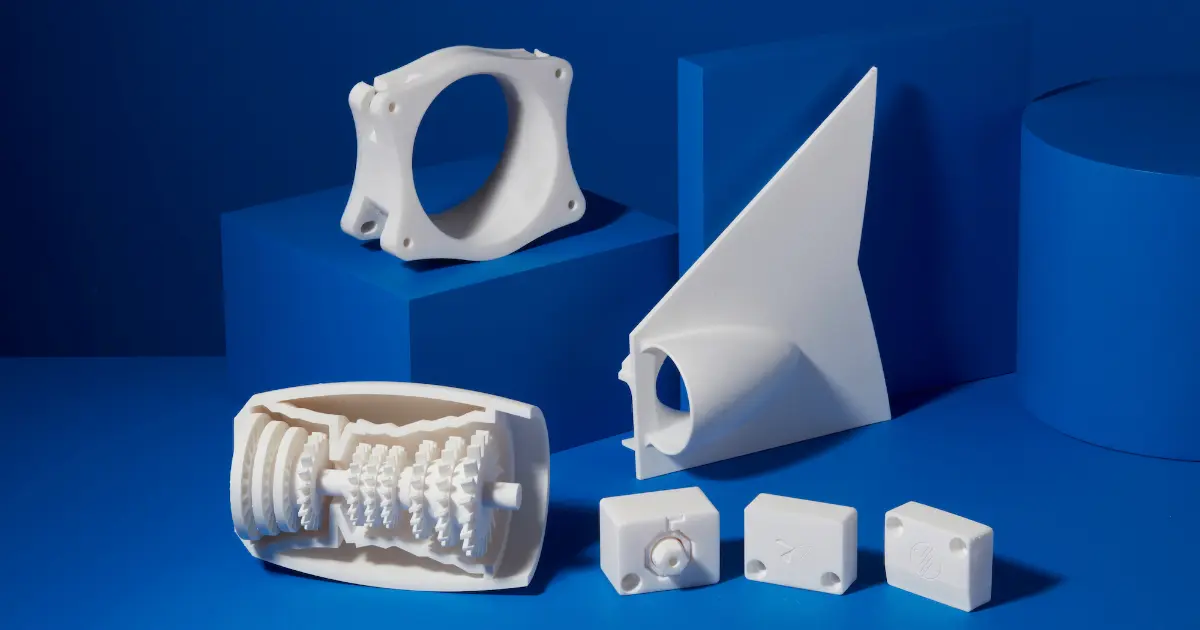

• 1. 射出成形のマスター型（簡易金型）
  小ロット生産や試作段階において、金属金型（アルミやスチール）を起工するには多大なコストとリードタイムがかかります。Rigid 10K Resinで出力したモールド型は、溶融したプラスチックの熱と射出圧力に耐えることができるため、数十～百ショット程度の小ロット成形用「簡易金型」として利用されています。これにより、金型完成までの期間を「数週間」から「数日」へと短縮可能です。
• 2. 風洞実験用モデル・空力パーツ
  航空宇宙や自動車開発の現場では、正確な空力データを取るためにモデルの形状維持が不可欠です。一般的なレジンでは風圧で薄肉部分がたわんでしまい、正確なデータが取れないことがありますが、Rigid 10Kは極めて高い剛性を持つため、薄くても変形しません。また、表面品質が滑らかなため、空気の流れを乱さない点も評価されています。
• 3. 流体制御コンポーネント
  バルブ、マニホールド、ポンプケーシングなどの試作において、内部に圧力がかかった際の「膨張」は致命的です。変形しないRigid 10Kは、水密・気密性が求められる機能試作において、金属パーツの代替として機能します。

【注意】不向きな用途

逆に、「柔軟性」は一切ありません。以下の用途に使用すると、曲がることなく「割れ」ます。

• スナップフィット（パチンとはめる機構）
• 衝撃吸収が必要なパーツ

曲げや衝撃耐性が必要な場合は、「Tough 2000 Resin」や「Durable Resin」を選択してください。

【技術パート：販売店の技術ノート】現場視点の運用アドバイス

ここからは、カタログスペックには載っていない、実際に運用する上での「コツ」や「注意点」を、販売店の技術担当としての視点で解説します。

ここがポイント：表面仕上げで「強度」が変わる？

非常に興味深いデータがあります。Formlabsの公式資料によると、造形後にメディアブラスト（サンドブラスト）処理を行うことで、機械的特性がさらに向上することが示されています。

表面の微細な凹凸を整え、圧縮残留応力を与えることで、表面欠陥による破壊の起点（クラック）を減らす効果があると考えられます。Rigid 10Kを使用されるお客様には、単なる見た目の美しさだけでなく、「強度を最大化するプロセス」としてサンドブラストの導入を強く推奨しています。

注意点・Tips：ガラス充填材ゆえの「沈殿」対策

Rigid 10K Resinには、高密度なガラス粒子が大量に含まれています。そのため、通常のスタンダードレジンと比較して、レジンタンク内で分離・沈殿するスピードが非常に早いです。

• 造形前の撹拌が命
  カートリッジを使用する際は、必ず念入りに振ってください。
• タンク内のケア
  数日間造形しなかった場合、タンクの底にガラス成分が沈殿し、固形化していることがあります。造形前に、ワイパーやヘラ（角が丸いもの）を使用し、タンクフィルム（底面）を傷つけないよう慎重に、しかし確実にレジンを混ぜ合わせてください。
• レジンタンクの摩耗
  ガラス繊維は研磨剤のような性質を持つため、レジンタンクの消耗が早まる傾向があります。特に旧機種（Form 2 / Form 3）の標準タンクではその傾向が顕著です。

Form 4ユーザーの方は、耐久性が向上した「Form 4 レジンタンク」を使用するため、旧機種ほど神経質になる必要はありませんが、それでも定期的なフィルムチェックは欠かさないでください。

【コラム：ワークフロー最適化のヒント】粘度が高いレジンこそ、洗浄がカギ

Rigid 10K Resinなどの高機能エンジニアリングレジンを扱う際、多くのユーザー様が直面する課題が「洗浄」です。

Rigid 10K × 洗浄液 3D Medsupo で後処理を快適に

Rigid 10Kは粘度が高く、またガラス粒子を含んでいるため、造形後の表面にレジンが残りやすく、IPA（イソプロピルアルコール）での洗浄では「ヌメリが取れない」「細かい溝にレジンが残って硬化してしまう」といったトラブルが起きがちです。

そこで私たちが推奨しているのが、弊社オリジナルの「洗浄液 3D Medsupo（スリーディーメドサポ）」です。

• メリット1：強力な洗浄力
  粘度の高いRigid 10Kの未硬化レジンも素早く分解・除去します。微細な流路や、金型用途の精密なディテールを潰すことなく、スッキリと洗い上げることができます。
• メリット2：コストパフォーマンスに優れた運用
  揮発性が低いため、IPAのように頻繁に継ぎ足す必要がありません。産業用途で大量に造形する場合のランニングコスト削減に貢献します。

Form 4は造形速度が飛躍的に向上しています（従来のLFS方式と比較して最大5倍）。造形が速くなればなるほど、後処理（洗浄）がボトルネックになりやすいため、洗浄効率の高い「洗浄液 3D Medsupo」を組み合わせることで、工場全体の生産性を最大化することができます。

まとめ

本日は、Formlabs最強の剛性素材「Rigid 10K Resin」について解説しました。

• 最強クラスの剛性と耐熱性
  引張弾性率10GPa、HDT 218℃を誇り、金型や治具など「絶対に変形してはならない」用途に最適です。
• 強度の鍵は後処理にあり
  二次硬化は必須です。さらにメディアブラストを行うことで、機械的特性が大幅に向上します。
• 運用にはコツが必要
  ガラス成分の沈殿対策（撹拌）と、粘度が高いため適切な洗浄フローの確立が成功への近道です。

「金属パーツを樹脂に置き換えたい」「耐熱性のある治具を内製化したい」とお考えのエンジニアの皆様にとって、Rigid 10K Resinは間違いなく強力な武器となります。

もし、導入にあたって「自社の用途に合うか不安」「洗浄液の選定で迷っている」といったご不明点があれば、ぜひ私たち販売店にご相談ください。実機を用いた検証や、最適な機材構成のご提案をさせていただきます。

技術的なご質問や、Form 4 / 洗浄液 3D Medsupoのサンプル相談は、以下のフォームよりお気軽にお問い合わせください。
