【Form 4】造形物に縦線・ノイズが入る原因は？プロ直伝の清掃と対策ガイド

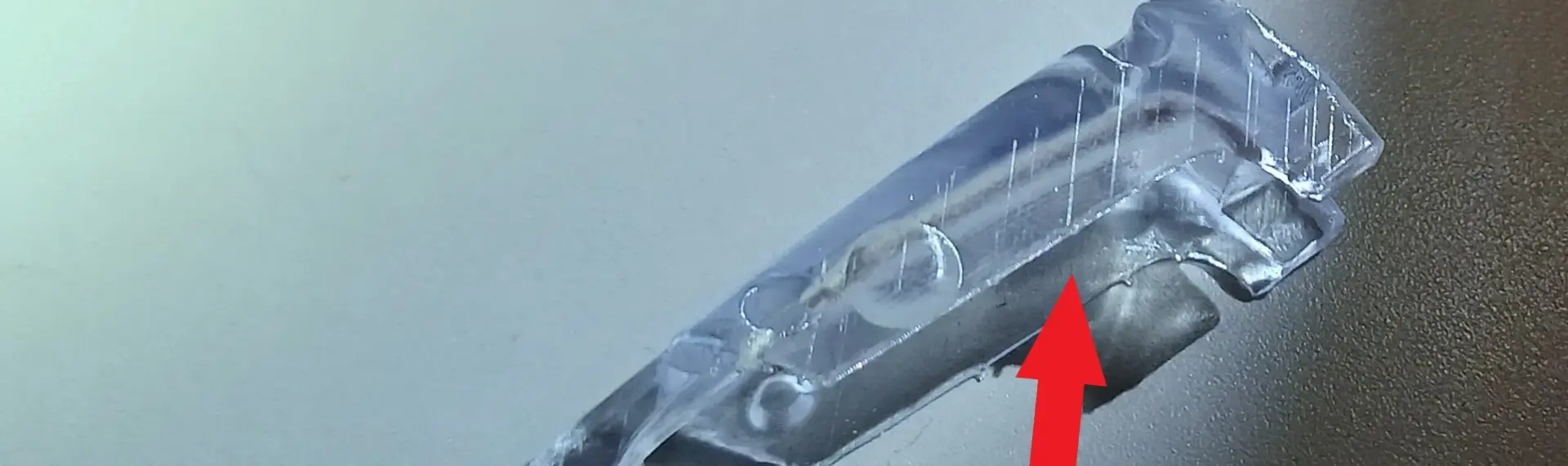

「平滑であるはずの造形物の表面に、意図しない『縦線』が入ってしまったことはありませんか？」
特に意匠性が求められる試作や、クリアレジン V5のような透明素材での造形時にこの現象が起きると、非常に目立ちます。故障を疑う前にチェックすべきポイントがあります。
この縦線は、多くの場合、光学系またはForm 4 レジンタンクへの「物理的な干渉」が主な原因です。今回は、現場で実践している、Form 4の構造特性を踏まえた「最短で解決するためのメンテナンスフロー」を解説します。
【準備編】なぜ「縦線」が入るのか？
作業に入る前に、Form 4の仕組みを簡単に理解しておきましょう。 Form 4は「LFD（Low Force Display）」という方式を採用しており、下部のLEDパネルから出た光が、LPU（ライトプロセッシングユニット）とレジンタンクを通過してレジンを硬化させます。

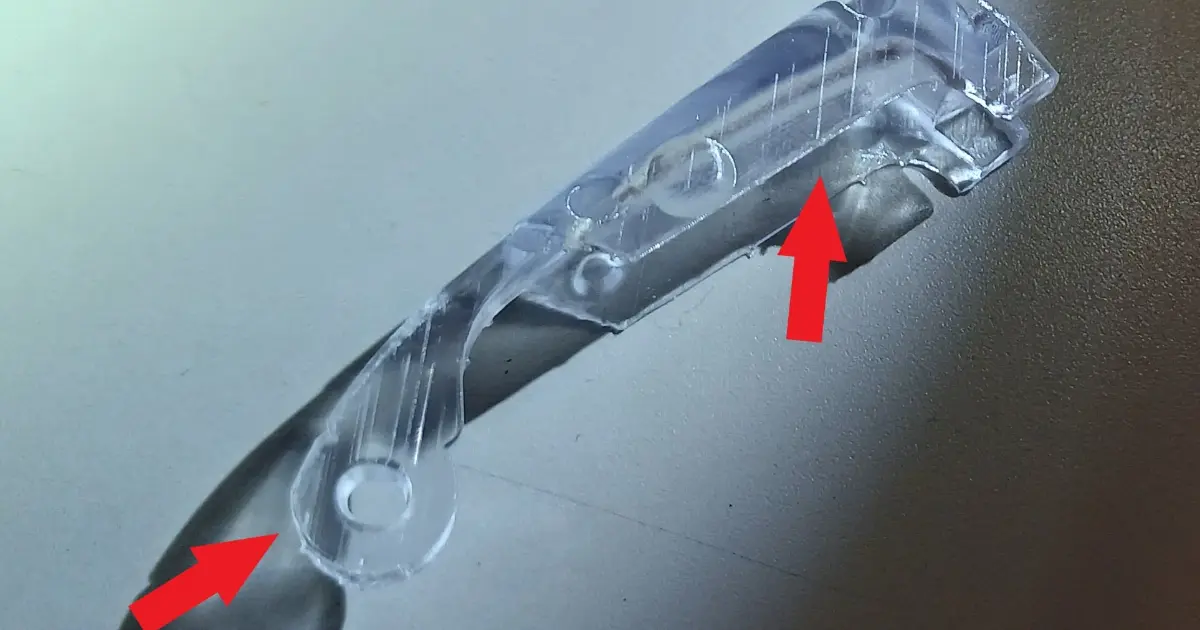

この光の通り道に「遮蔽物（ゴミや傷）」があると、それが影となり、造形中ずっと同じ場所に影を落とし続けます。その結果、造形物全体にZ軸方向（縦）の線として現れるのです。
■ ここがポイント
光造形（SLA）において、光路の清潔さは造形品質に直結します。定期的なチェックを行うことで、トラブルを未然に防ぎましょう。
【実践編】プロが教えるステップ・バイ・ステップ
それでは、実際に私たちがサポート現場で行っている診断と対処の手順を解説します。
Step 1: 線が入る方向を確認する
まず、その線がどのような方向に入っているかを確認し、原因を切り分けます。
- Check 1: 造形物を手に取り、積層方向（Z軸）を確認します。
- Check 2: 線が「下から上へ垂直」に伸びていれば、今回解説する光学系またはタンクの汚れが原因です。
- ※もし層ごとのズレ（横縞）であれば、サポート材不足や配置の問題など、別の原因が考えられます。
Step 2: レジンタンクの「底」を透かして見る
最も多い原因は、Form 4 レジンタンク（レジンを入れるトレイ）の底面フィルムの汚れや傷です。
作業手順
- プリンターからレジンタンクを取り出します。
- タンクを両手で持ち、底面のフィルムを天井の照明などに透かしてチェックします。
- 深い傷や、硬化したレジンの破片が付着していないか確認してください。これらが光を屈折させ、線を生み出します。
Step 3: LPU（ライトプロセッシングユニット）の清掃
タンクに異常がなければ、本体側のガラス面（LPU）を疑います。ここにある「リリーステクスチャ（表面の微細な凹凸）」にホコリやゴミが挟まっているケースが大半です。
清掃のポイント
エアブロワー（または圧縮空気）を用意し、LPUの表面全体に空気を吹きかけ、ホコリを飛ばします。
汚れが固着している場合は、PEC*PADなどのリントフリークロス（またはマイクロファイバークロス）を使用し、何もつけずに優しく拭き取ります。
Step 4: 「Formlabs専用ソフトウェア PreForm」でテスト造形
清掃が完了したら、必ずテストを行います。
- Formlabs専用ソフトウェア PreFormを開きます。
- 小さなテスト用モデル（キューブなど）を配置します。
- 実際に造形を行い、縦線が消えているかを確認します。
【技術パート】失敗しないためのプロの「秘訣」
作業を行う際、以下の点に注意することで、機材を長持ちさせることができます。
NG行動
- 強く擦りすぎる
LPUやタンクのコーティングを傷つけ、修復不可能になります。 - ティッシュを使う
繊維（リント）が脱落し、かえってゴミを増やしてしまいます。
推奨手順
- 専用クロスの使用
必ずメガネ拭きのようなマイクロファイバークロスか、専用のPEC*PADを使用してください。 - セット前の「一吹き」
タンクを置く直前に、もう一度LPUへエアブローをするのが、私たち技術者が必ず行うルーティンです。
【応用編】洗浄まで含めた「完全なワークフロー」へ
最高の造形品質を維持するためには、「造形後の処理」までを一貫したワークフローとして捉えることが重要です。
Form 4のLPUが正常になり、縦線のない滑らかな造形物が完成したとします。しかし、その後の洗浄が不十分だと、表面に残ったレジンがベタつきや白化の原因となり、せっかくの品質が台無しになります。
弊社の推奨ワークフローでは、この仕上げ工程に洗浄液 3D Medsupo（スリーディーメドサポ）を必須ツールとして組み込んでいます。
| 特徴 | 洗浄液 3D Medsupo | 一般的なIPA（参考） |
|---|---|---|
| 洗浄力 | 高（白残りが少ない） | 中（白化しやすい） |
| 臭気 | 低臭（快適な作業環境） | 強烈な刺激臭 |
| コスト | 揮発が少なく長持ち | 揮発性が高く消耗が早い |
「Form 4 で高速かつ高精細に造形」し、「洗浄液 3D Medsupo で表面を曇らせることなく確実に洗浄する」。 この組み合わせこそが、トラブルを減らし、現場の負担を最小限にする正解ルートです。
まとめ
本日のチェックリストを振り返ります。
- 造形物の縦線が「Z軸方向」に伸びているか確認する。
- Form 4 レジンタンクの底面と、LPU上のホコリを点検・清掃する。
- 仕上げは洗浄液 3D Medsupoで確実に洗浄し、本来の表面品質を確定させる。
技術相談・サンプルについて
「清掃しても線が消えない」「LPUの交換が必要か判断できない」という場合は、弊社までご相談ください。実機での検証を含め、解決までサポートいたします。
また、洗浄液 3D Medsupoの洗浄力を試してみたい方には、サンプルや詳細資料をご案内しております。お気軽にお問い合わせください。
出典：Vertical lines (Form 4 generation)
