Form 4の造形ズレ「レイヤーシフト」原因と対策！ダブテール調整ガイド

造形物が「階段状」にズレてしまう現象に悩んでいませんか？
「朝、プリンターを開けたら造形物が途中からズレていた」「垂直な壁のはずが、段差ができている」

これらは「レイヤーシフト（層ズレ）」と呼ばれる現象で、Form 4の高速造形性能をフル活用しようとするユーザー様から時折ご相談いただく課題です。

解決の鍵は、実は「物理的な固定力」と「データ作成」の2点を見直すだけで劇的に改善します。今回は、Form 4特有の構造である「ダブテール（固定金具）」の調整を含め、私たちが現場で実践している標準手順（SOP）を公開します。

【準備編】「レイヤーシフト」はなぜ起こるのか？

作業に入る前に、現象のメカニズムを理解しておきましょう。正常な造形と、レイヤーシフトが起きた造形の違いは以下の通りです。

機能と現象の概要

レイヤーシフトとは、造形中に特定の層が水平方向にズレて積層されるエラーです。症状は軽微な段差（ライン）から、造形エリア外へのはみ出しまで様々です。

なぜこれが必要か

Form 4は従来のLFS方式に比べて剥離力が大幅に低減されていますが、その分、非常に高速で動作します。ビルドプラットフォームの固定が甘いと、リフト時の振動や負荷に耐えきれず、ミクロン単位のズレが生じます。Form 3とは固定構造が異なるため、Form 4専用のメンテナンス知識が必要です。

【実践編】プロが教えるステップ・バイ・ステップ

それでは、トラブルが発生した際の確認順序を解説します。以下の手順通りに進めてください。

Step 1: Formlabs専用ソフトウェア PreFormでのデータチェック

まずはハードウェアではなく、データ起因のズレを疑います。特に「カップ（吸盤）形状」は、想定以上の剥離抵抗を生み出し、プラットフォームを揺らす原因になります。

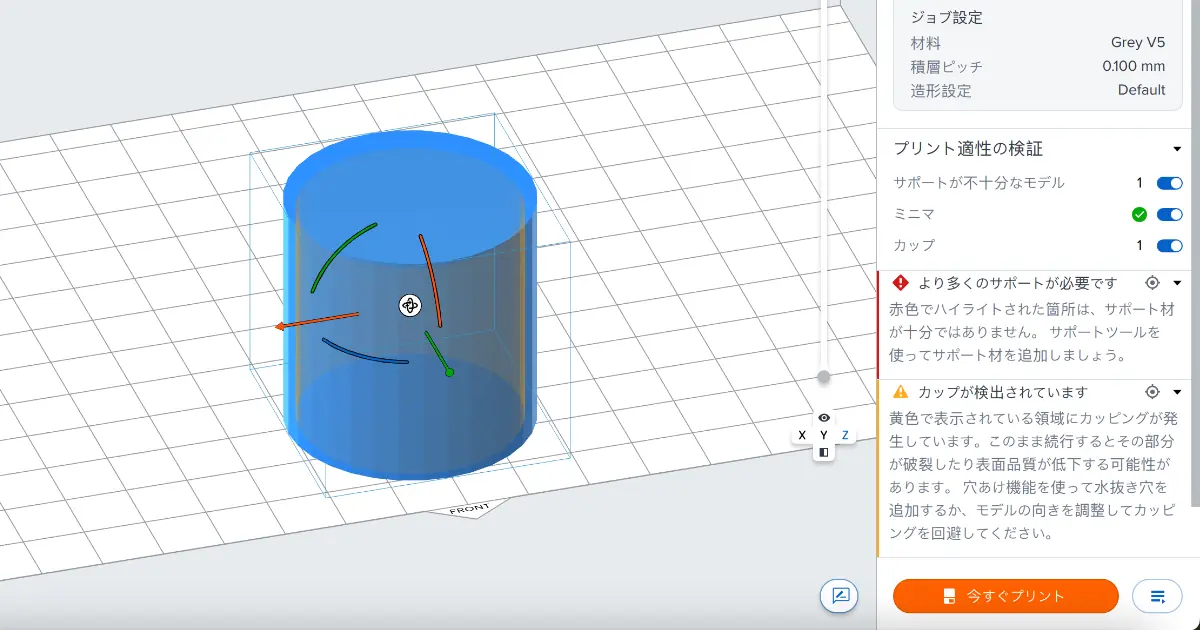

• Formlabs専用ソフトウェア PreFormで該当のファイルを開きます。
• モデルの向きを確認し、中空モデルに「空気の逃げ道（ベントホール）」があるか確認します。
• 画面右側のスライサーバーを動かし、閉じた空洞が形成されていないかチェックします。
• モデルがビルドプラットフォームの端ギリギリに配置されている場合は、中央寄りに移動させます。

モデルの断面が「吸盤」のように密閉されていると、タンク底面に張り付く力が強大になります。必ずモデルを回転させるか、穴を開けて対策してください。

Step 2: フレックスビルドプラットフォームの密着確認

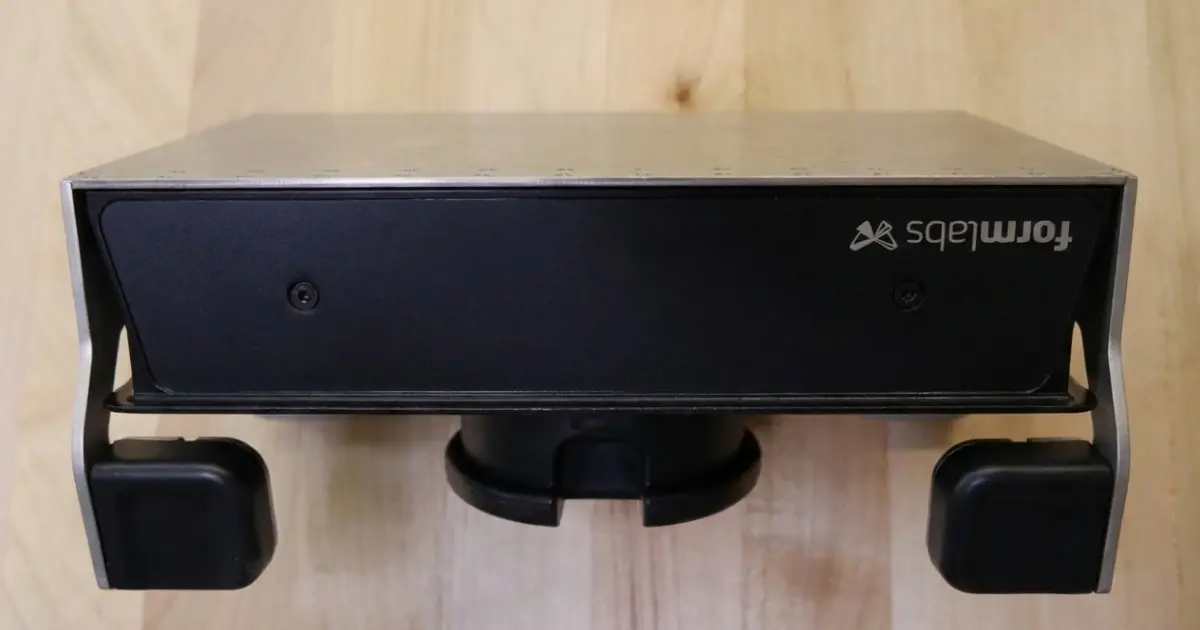

Form 4の特徴である「フレックスビルドプラットフォーム」は、ステンレス面とマグネットベースの二層構造になっています。ここに異物が挟まっていると、致命的なズレにつながります。

• ビルドプラットフォームをプリンターから取り外します。
• ステンレス製の造形面と、本体側のマグネットベースの隙間を目視確認します。
• 間に硬化したレジン片やゴミが挟まっている場合は、完全に取り除きます。

Step 3: 【最重要】ダブテール（固定金具）の増し締め

Form 4世代でのレイヤーシフトで最も多い原因がこれです。ビルドプラットフォームを固定する「ダブテールアセンブリ」の締め付けが緩んでいる可能性があります。

ロックレバー（ラッチ）を下ろした際に、「カチッ」とした手応えが弱い、あるいは抵抗なく下りてしまう場合は、以下の手順で調整します。

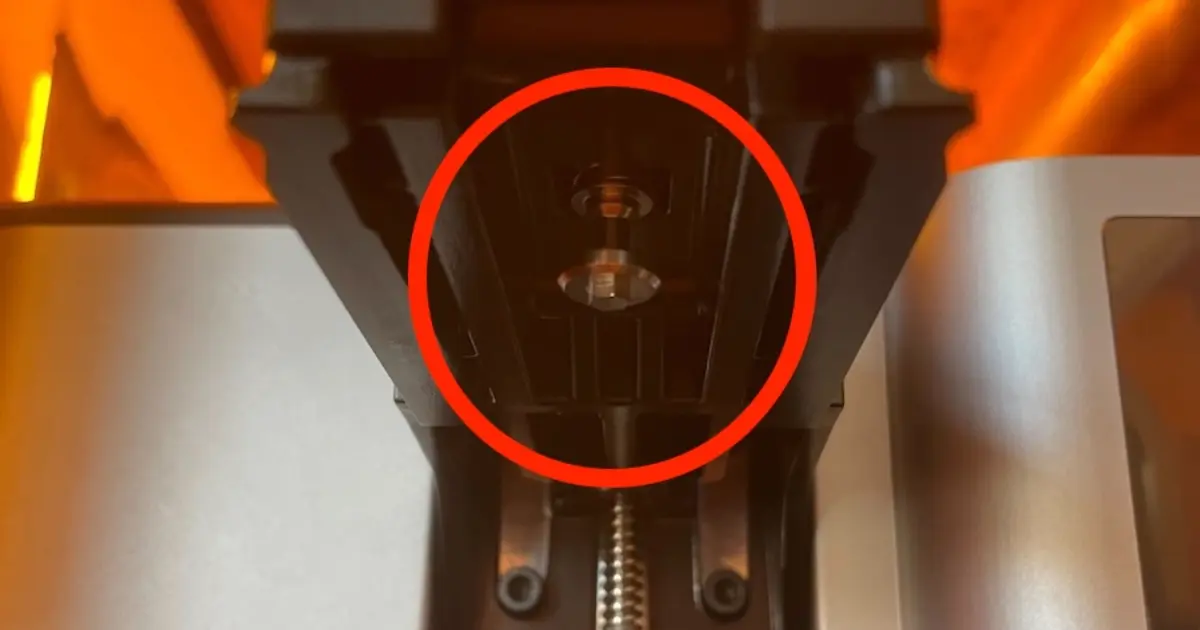

• 4mm 六角レンチ（Form ４の付属品）を用意します。
• ビルドプラットフォームを固定するアームの下側にある「ドローバー（引き棒）」のネジ穴を確認します。
• レンチを差し込み、時計回りに「半回転だけ」締めます。
• ビルドプラットフォームを装着し、レバーを下ろしてガタつきがないか確認します。

Step 4: 光学系（LPU）のクリーニング

上記で直らない場合、LPU（ライトプロセッシングユニット）のテクスチャ表面が汚れている可能性があります。汚れがセンサーの誤検知や光の屈折異常を引き起こし、位置ズレの原因になります。

• レジンタンクを取り外し、清潔な場所に置きます。

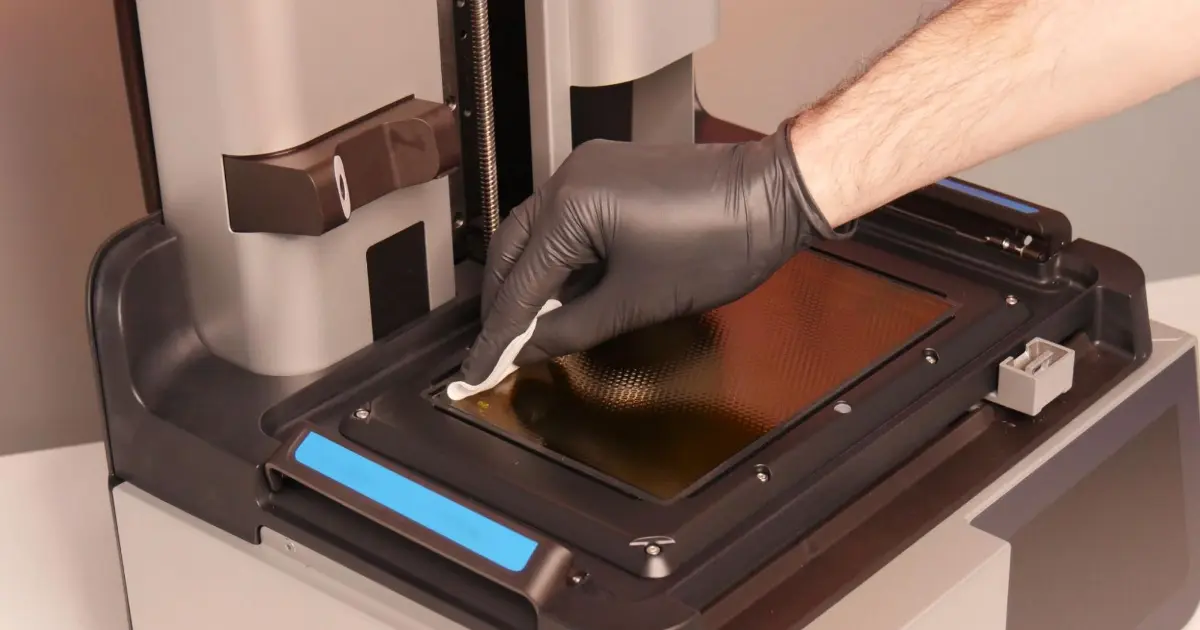

• LPUのガラス面（リリーステクスチャ）に指紋、レジンの飛沫、ホコリがないか確認します。
• 汚れがある場合は、洗浄液 3D Medsupoを含ませたペーパータオルで優しく拭き上げます。

【技術パート】失敗しないためのプロの「運用のコツ」

よくある失敗：締め付けすぎに注意

Step 3のネジ調整において、不安だからといって強く締めすぎないでください。締めすぎると、今度はラッチが下がらなくなったり、機構を破損させたりする原因になります。必ず「半回転ずつ」調整し、その都度フィッティングを確認するのが鉄則です。

成功のポイント：失敗後のリカバリーこそ重要

レイヤーシフトが発生した直後は、高い確率でレジンタンク内に「硬化した薄いレジン片」が浮遊しています。これを放置して次の造形を行うと、フィルム突き破りやレジン漏れという重大事故につながります。

失敗した造形物や、レジンが付着したプラットフォーム・工具を洗浄する際も、洗浄液 3D Medsupoの使用を推奨します。

【応用編】安定運用のベストプラクティス構成

このワークフローを確実に回し、ダウンタイムをゼロにするためには、以下の組み合わせで運用することが正解です。

• Form 4: ハードウェア側の定期的な増し締め（月1回推奨）を行い、高速造形に耐えうる精度を維持します。
• 洗浄液 3D Medsupo: 毎回のメンテナンスやトラブル時の器具洗浄に常用することで、センサー周りや可動部の固着トラブルを回避します。

この2つを日常的にケアすることで、突発的なエラーによる納期遅延を未然に防ぐことが可能です。

【まとめ】

本日の内容を振り返ります。次回造形前に、以下の3点をチェックしてください。

本日のチェックリスト

• データ確認: PreFormで「カップ形状」や「配置」に無理はないか？
• ハードウェア調整: ビルドプラットフォームの固定レバー（ダブテール）は緩んでいないか？
• 完全清掃: 失敗後は洗浄液 3D Medsupoで器具を徹底洗浄し、タンク内の異物を除去したか？

技術相談・サンプル

この記事の手順を行っても改善が見られない場合、あるいはダブテールアセンブリ自体の交換が必要かどうかの判断に迷う場合は、ご遠慮なくご相談ください。弊社のスタッフが実機検証を含めてサポートいたします。

また、メンテナンス性に優れた「洗浄液 3D Medsupo」のサンプルをご希望の方も、お気軽にお問い合わせください。

出典：Layer shifting (Form 4 generation)
