Form 4のリアメッシュフィルター清掃手順｜重要性とメンテナンス方法

Formlabsの最新機種「Form 4」がリリースされてから、その圧倒的な造形スピードに日々驚きの声をいただいています。従来の約5倍近いスピードで造形（プリント）ができるようになったことで、試作サイクルの回転率が劇的に向上した現場も多いのではないでしょうか。

しかし、マシンが高速で動くということは、それだけ「エネルギー」を使い、内部で「熱」が発生しやすいということでもあります。

今回は、そんなForm 4の安定稼働を陰で支える重要パーツ、「リアメッシュフィルター」のお手入れについて詳しく解説します。日々の運用でつい見落としがちな背面のケアですが、ここを放置するとマシンの寿命や造形品質に直結します。ぜひ本記事を参考に、メンテナンスのルーチンに組み込んでみてください。

Form 4 における「冷却」の重要性

まず、具体的な手順に入る前に、「なぜ背面のフィルター掃除が必要なのか？」という理由を、技術的な視点で少し掘り下げておきましょう。

Form 4では、新開発の造形エンジンLFD（Low Force Display）が搭載されています。この心臓部となるのが、強力な紫外線を面で照射するLEDパネル（バックライトユニット）です。

上記の表の通り、Form 4は強力な光パワーを使用するため、内部の熱を効率よく逃がす「エアフロー（空気の流れ）」が設計の要となっています。

この冷却用の空気を取り込む入り口（吸気口）を守っているのが「リアメッシュフィルター」です。ここがホコリで詰まってしまうと、新鮮な空気が取り込めず、内部温度が上昇し続けてしまいます。その結果、インテリジェントコントロールシステム（センサー群）が異常を検知し、最悪の場合はオーバーヒートによる造形停止や、マシンの故障につながる恐れがあるのです。

リアメッシュフィルターの役割と位置

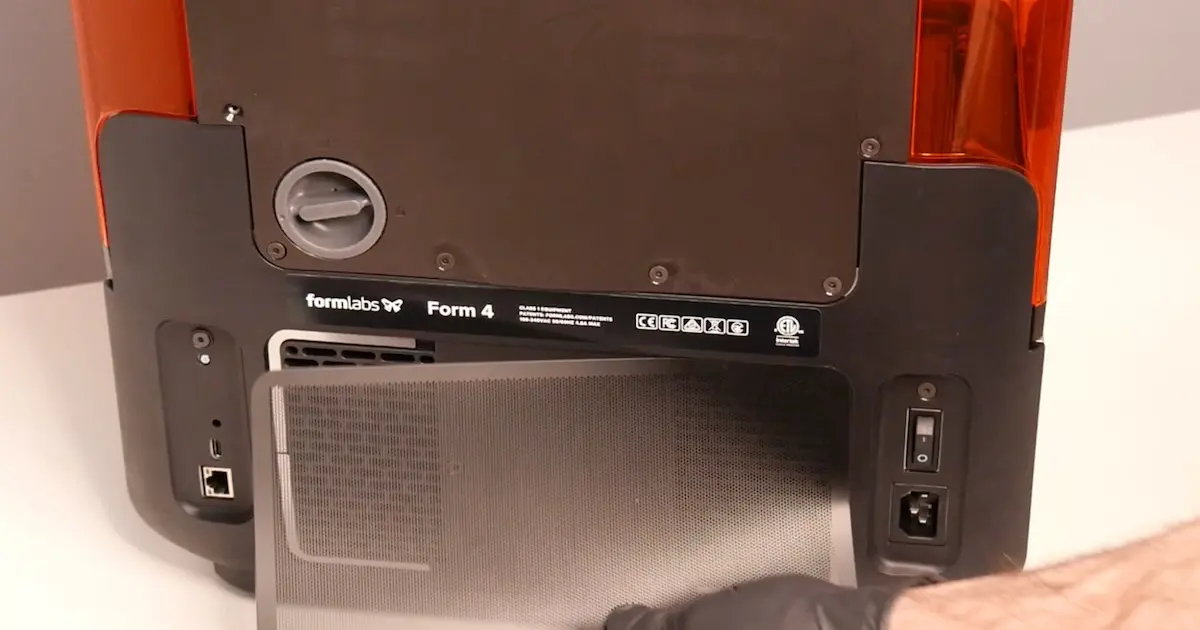

リアメッシュフィルターは、その名の通りプリンター本体の「背面（リア）」に設置されています。

• 場所: 本体背面、電源スイッチやポート類のすぐ横
• 機能: 冷却ファンが吸い込む空気に含まれるホコリやチリをキャッチし、高価な内部光学系（LPU等）への侵入を防ぐ。

普段、壁際に設置していると目に入らない場所ですが、PCのファンと同様に、長期間使用していると驚くほどホコリが溜まります。特に、研磨作業を行う部屋など、粉塵が多い環境に設置されている場合は注意が必要です。

【実践】清掃の手順と交換基準

それでは、実際の清掃手順をご説明します。Form 4のフィルターはメンテナンス性を考慮して設計されており、工具不要で非常に簡単に着脱できます。

基本の清掃ステップ

• 1. アクセス空間の確保
  プリンターの背面に手が届くよう、必要に応じて本体を少し手前に移動させるか、ご自身が背面に回れるスペースを確保してください。
  ※ケーブル類が引っ張られないようご注意ください。

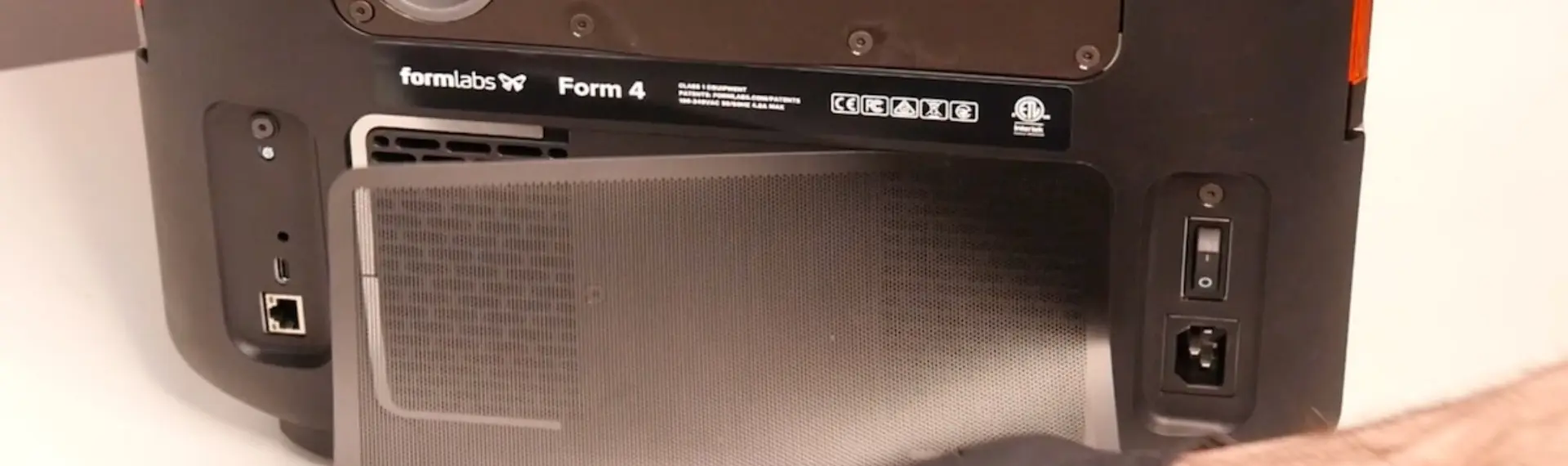

• 2. フィルターの取り外し
  電源スイッチの隣にあるメッシュ状のパーツがフィルターです。これはマグネット（磁石）で吸着しているだけですので、指でつまんで手前に引けば簡単に取り外せます。ネジ回しなどは不要です。
• 3. クリーニング
  取り外したフィルターのホコリを除去します。
  推奨: 掃除機でホコリを吸い取る。
  推奨: 圧縮空気（エアダスター）でホコリを吹き飛ばす（屋外やゴミ箱の上などで）。
  注意: フィルターの網目を傷つけないよう優しく扱ってください。
• 4. 再取り付け
  キレイになったフィルターを元の位置に戻します。マグネットの力で「パチッ」と所定の位置に収まります。吸気口とフィルターが正しく重なっていることを確認してください。

交換の目安

基本的には清掃して繰り返し使用できますが、以下の状態になった場合は新品への交換を検討してください。

• 掃除機やエアダスターを使っても、網目の詰まりが解消できない場合。
• 物理的に破損（網が破れている、枠が歪んでいる）している場合。

消耗品としてのコストは高くありませんので、エアフロー確保のために早めの交換をおすすめします。

【技術ノート】販売店スタッフからのアドバイス

カタログや公式マニュアルには書かれていない、現場運用ならではの注意点やコツを「技術ノート」としてまとめました。トラブルを未然に防ぐためにお役立てください。

1. 水洗いは厳禁です

PCのファンフィルターなどは水洗いして乾かす方もいらっしゃるかもしれませんが、Form 4のリアメッシュフィルターについては、水洗いを推奨していません。 水分が完全に乾ききらないまま装着すると、吸気によって内部の電子基板やLEDパネルに湿気を送り込むことになり、錆やショートの原因となります。必ず「乾いた状態」で、掃除機やエアダスターを使用してください。

2. 「ついでチェック」の習慣化

「わざわざ背面の掃除だけをする」となると、どうしても後回しになりがちです。そこでおすすめなのが、レジンカートリッジ交換時の「ついでチェック」です。

レジンカートリッジを交換する際は、必ずマシンの近くに立ちますし、場合によっては背面のラベルを確認することもあるでしょう。そのタイミングで「背面のフィルター、白くなっていないかな？」と一瞬覗き込む癖をつけてください。

3. 壁との距離（クリアランス）

設置スペースの都合上、壁ギリギリにマシンを置いているケースを見かけますが、これは二重の意味でNGです。

• 排熱効率の低下: 排出された熱気が滞留し、冷却効率が落ちます。
• メンテナンス性の悪化: 背面に手が届かないと、掃除が億劫になり、結果として放置につながります。

最低でも壁から10cm〜15cm程度は離し、スムーズな空気の流れと、手が入る隙間を確保することをおすすめします。

【コラム】Form 4の高速性を活かすには「後処理」の効率化も必須

ここからは、ワークフロー全体を最適化するためのヒントです。

Form 4の導入により、造形時間は劇的に短縮されました。しかし、実際に運用を始めると「造形はすぐに終わるのに、その後の『洗浄』と『二次硬化』が追いつかない」という嬉しい悲鳴（ボトルネック）が発生することがあります。

特に、1日に何回も造形を回すヘビーユーザー様の場合、洗浄に使用するIPA（イソプロピルアルコール）のランニングコストや、交換の手間も馬鹿になりません。

洗浄液 3D Medsupo（スリーディーメドサポ）のご提案

そこで、弊社が多くのユーザー様にご案内しているのが、コストパフォーマンスに優れた「洗浄液 3D Medsupo（スリーディーメドサポ）」です。

Form 4のような高速機で、大型パーツや多数のパーツをガンガン出力する場合、洗浄液はまさに「湯水のように」使いたいものです。「洗浄液 3D Medsupo」であれば、コストを気にせず常にキレイな液で洗浄作業を行えるため、結果として仕上がり品質の安定にもつながります。

もちろん、Formlabs製品との相性も検証済みです。Form 4の生産性を最大化させるパートナーとして、ぜひ併用をご検討ください。

まとめ

今回の記事では、Form 4のリアメッシュフィルターについて解説しました。要点を3つにまとめます。

• Form 4の心臓部を守る: LFDシステムのLEDパネル等を冷却するため、吸気口の確保は安定造形の生命線です。
• 清掃は非常に簡単: マグネット式で工具不要。掃除機で吸うだけの簡単ケアなので、構えず気楽に行えます。
• 習慣化が鍵: カートリッジ交換時などのルーチンに組み込み、常にクリーンな吸気を保ちましょう。

たかがフィルター、されどフィルター。 高性能なマシンだからこそ、基本的なメンテナンスを徹底することで、そのパフォーマンスを長く、最大限に発揮し続けることができます。

もし、ご自身の運用環境で「どれくらいの頻度で掃除すべき？」「エラーが頻発するけれど熱が原因？」といったご不安があれば、いつでも私たち販売店にご相談ください。実機を知り尽くしたスタッフが、皆様の3Dプリンターライフをサポートいたします。

本記事でご紹介したForm 4の実機見学や、コスト削減に役立つ洗浄液 3D Medsupoのサンプル送付も随時承っております。 詳細なスペック確認や、専門スタッフへのご質問は、ぜひ以下のボタンからお問い合わせください。皆様からのご連絡をお待ちしております。
