042-444-7220
平日 9:00〜17:00見積フォームへ
平日 9:00〜17:00見積フォームへ
ホーム › 3D プリンター › レジン › シリコン40A
Form 4 / Form 3 対応レジン
ゴムに似せた材料ではなく、100% シリコンの部品をプリンタから直接つくる材料です。ショア硬度 40A の軟らかさに、破断伸び 230%・引裂強さ 12kN/m。型をつくらずにシール・ガスケット・ベローズを 1 個から内製したい方に向きます。
レジン・消耗品は在庫があれば最短即日発送します。価格は 2026 年 9 月 1 日改定。この材料は EC に掲載していないため、見積フォームまたはお電話でご注文いただけます。
出典: Formlabs 公式製品ページ・TDS。使用温度域は -25°C〜125°C です。
耐熱性と耐薬品性が求められる自動車まわりのシール・ガスケット・コネクタ、引裂強さと反発弾性が要るウェアラブル・グリッパ・消費者向け製品の試作が公式の想定用途です。医療機器の部品、患者ごとに合わせる義肢装具や補聴器、繰り返し使う軟質の治具や鋳造型にも使われます。

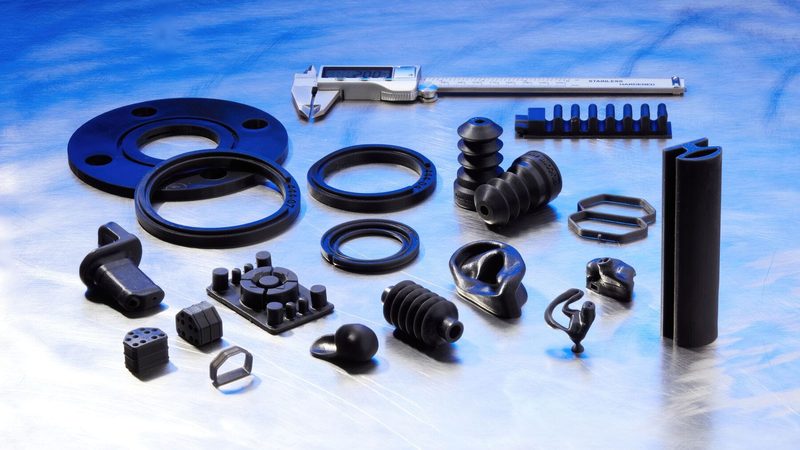

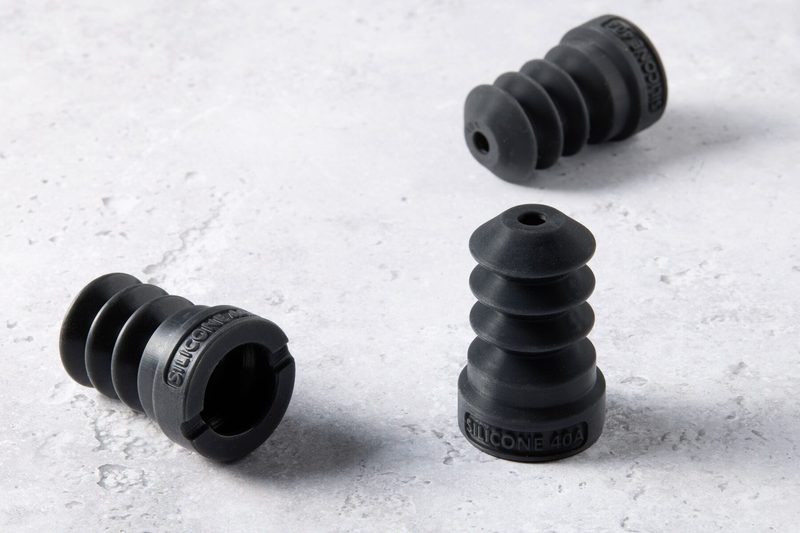

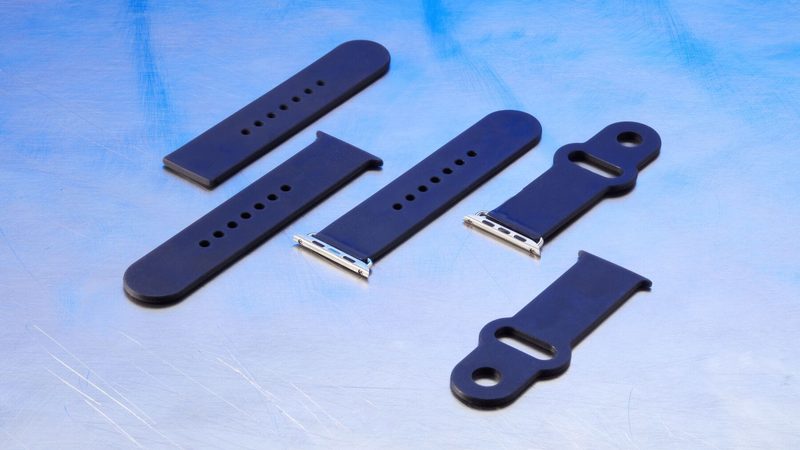

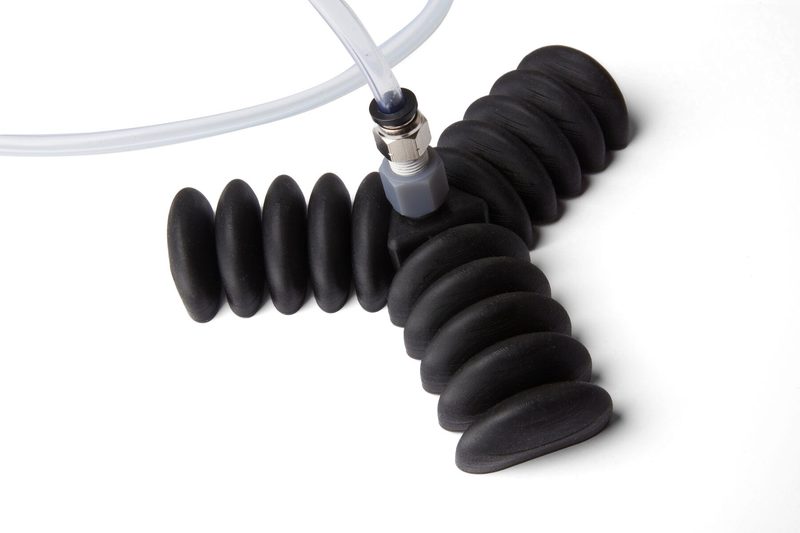

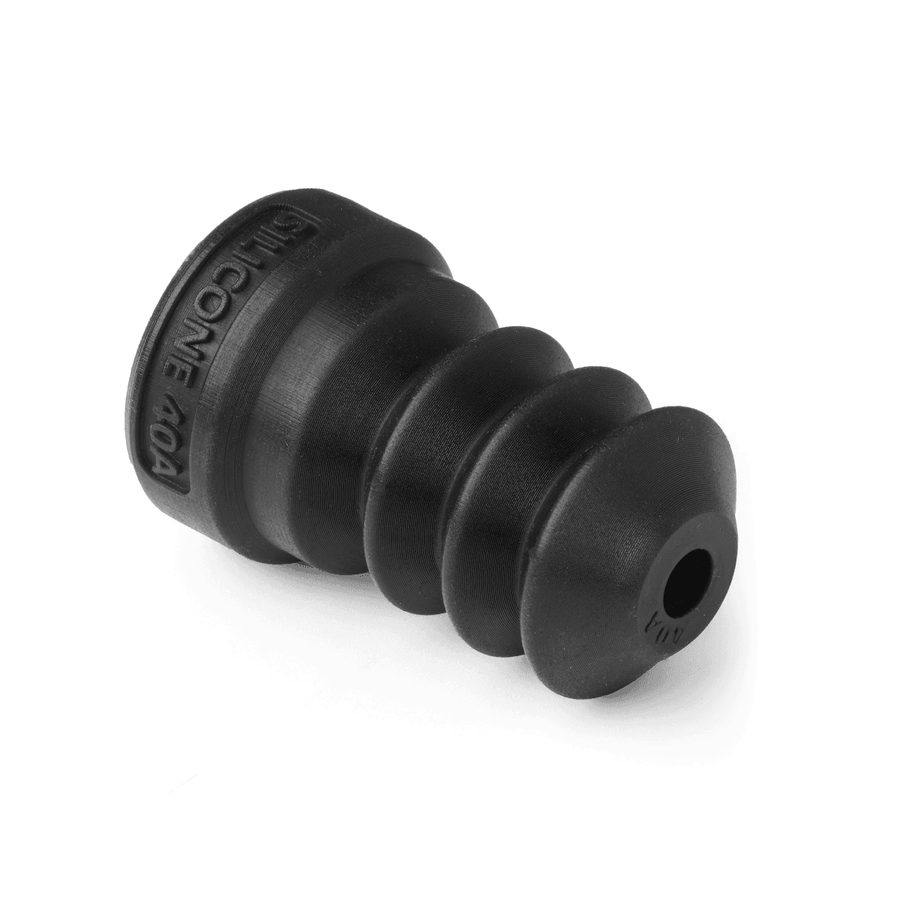

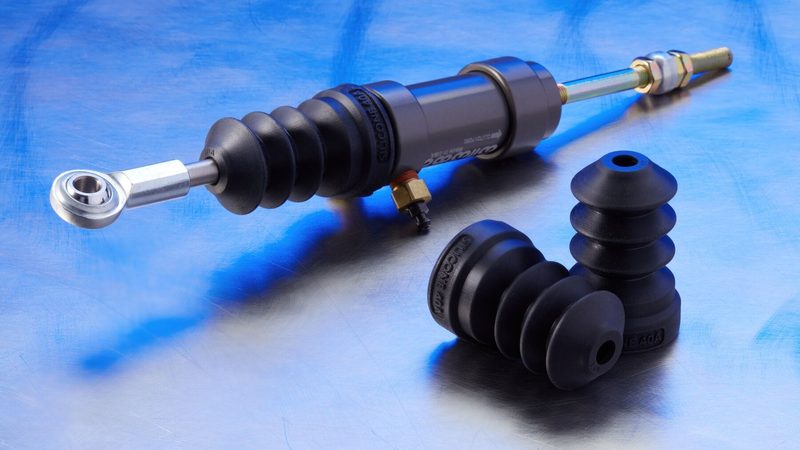

画像はいずれも Formlabs 公式の造形例です。
シリコン40A の TDS は二次硬化後の 1 条件で値を公表しています。エンジニアリング用レジンなので二次硬化は省けません。表の値はすべて二次硬化後（60°C・水につけた状態で 30 分）のものです。
| 項目 | 二次硬化後 | 評価方法 |
|---|---|---|
| 最大引張強さ | 5 MPa | ASTM D412-06 Type C・500mm/分 |
| 破断伸び | 230% | ASTM D412-06 Type C・500mm/分 |
| 引裂強さ | 12 kN/m | ASTM D624-00 Type C |
| 伸び率 50% 時の応力 | 0.4 MPa | ASTM D412-06 Type C・500mm/分 |
| 伸び率 100% 時の応力 | 1 MPa | ASTM D412-06 Type C・500mm/分 |
| 伸び率 150% 時の応力 | 2.1 MPa | ASTM D412-06 Type C・500mm/分 |
| 圧縮永久歪み（23°C で 22 時間） | 20% | ASTM D395-03 (B) |
| ベイショア弾性 | 34% | ASTM D2632 |
| 23°C でのロスフレックス疲労 | 500,000 サイクル以上 | ASTM D1052（ノッチ付き）・曲げ角度 60°・100 サイクル/分 |
| -10°C でのロスフレックス疲労 | 500,000 サイクル以上 | ASTM D1052（ノッチ付き）・曲げ角度 60°・100 サイクル/分 |
| ショア硬度 | 40A | ASTM 2240 |
| 材料色 | ダークグレー | — |
| 粘度（@35°C） | 7800 cP | — |
| ガラス転移点（Tg） | -107°C | ASTM D4065 |
生体適合性
シリコン40A は ISO 10993-1 にもとづいて皮膚接触デバイスとして評価され、以下の項目の要件を満たしています。
| ISO 10993-5:2009 | 細胞毒性でない |
|---|---|
| ISO 10993-23:2021 | 皮膚刺激性でない |
| ISO 10993-10:2021 | 感作性物質でない |
アウトガス試験（航空宇宙向け）
真空環境で放出される成分の量を ASTM E595-15 で測定した値です。
| 質量損失比（TML） | 1.34% |
|---|---|
| 再凝縮物質量比（CVCM） | 0.61% |
| 再吸水量比（WVR） | 0.2% |
耐薬品性（24 時間浸漬での重量増加率）
1cm 角の造形品を各溶剤に 24 時間浸漬した際の重量増加率です。水・塩水・酸・アルカリはほとんど変化しない一方、酢酸ブチル・ガソリン・ディーゼル油では大きく膨潤します。
| 洗浄剤・溶剤・酸・アルコール | 増加率 | 燃料・油 | 増加率 |
|---|---|---|---|
| アセトン | 11.5% | ガソリン（ISO 1817・Liquid C） | 69.8% |
| 漂白剤（次亜塩素酸ナトリウム最大 5%） | 0.1% 未満 | ディーゼル油 | 32.9% |
| 蒸留水 | 0.1% 未満 | スカイドロール 5 | 23.2% |
| 酢酸（5%） | 0.1% 未満 | 油圧オイル | 10% |
| 塩酸（10%） | 0.4% | ジエチレングリコールモノメチルエーテル | 2.5% |
| 水酸化ナトリウム水溶液（0.025%・pH10） | 0.1% 未満 | 鉱油（重） | 1.6% |
| 塩水（塩化ナトリウム 3.5%） | 0.1% 未満 | 鉱油（軽） | 2% |
| IPA（イソプロピルアルコール） | 5.9% | ||
| 過酸化水素（3%） | 0.1% 未満 | ||
| 酢酸ブチル | 92.3% |
動的粘弾性測定（DMA）では、ガラス転移が -107°C、結晶融解転移が -37°C で確認され、ゴム状平坦域を通ったのち 180°C で試験を終えています。
出典: Silicone 40A レジン TDS（PDF・初版 2023 年 8 月・修正 02 2024 年 7 月）。物性は造形品の形状・向き・設定・温度、および使用した消毒または滅菌方法により変動する場合があります。
| 対応プリンタ | Form 4 / Form 4B / Form 3 / Form 3B |
|---|---|
| 対応タンク | Form 4 レジンタンク／Form 3 レジンタンク V2.1 |
| ビルドプラットフォーム | Form 4 の標準・フレックス／Form 3 の標準・第 2 世代・ステンレス |
| カートリッジ | 1L（型番 FLSI4001・掲載 code FLB-0061） |
1 枚のタンクで造形できる層数の目安（弊社の運用実績。Formlabs 公称はどの材料でも 75,000 層以上）。シリコン40A のような軟質の材料は樹脂の粘りが強く、フィルムの消耗が早くなります。白濁・傷が交換のサインです。
カタログの数値だけでは分からない部分です。毎日 Form 4 を回している運用から、手順・系統ごとの違い・洗浄液の交換時期をまとめました。
洗浄から二次硬化までの 5 ステップ
バケツ洗浄の基本手順です。シリコン40A は専用洗浄液ソルベントを使います（TDS の測定条件は、IPA 純度 80%／酢酸ブチル 20% を入れた Form Wash で 20 分の洗浄）。エンジニアリング用レジンのため、手順 5 の二次硬化は省けません。
材料の系統で、洗浄はここが変わります
同じ洗浄液でも、材料の性質で汚れ方と注意点が違います（弊社の運用実績）。
| スタンダード系 | 基本どおり。一次 10 分＋二次 10 分 |
|---|---|
| タフ系・ゴムライク系 | 樹脂の粘性が強く、洗浄液の汚れが早い。交換サイクルが短くなります |
| リジッド系 | ガラス繊維が洗浄液に出ることがあります。他の材料と洗浄液を分けるのがベストです |
| シリコーン（本材料） | 専用洗浄液「ソルベント」を使います。洗浄液もほかの材料と分けてください |
洗浄液はいつ交換するか
目安は使用量で決まります。弊社の実測ベース: 大型造形物（レジン量 250ml）を 1 日 6 回洗浄する運用の場合。
洗浄後もベタつきが残るようになったら、洗浄力が落ちています。使用量が少なければ交換はもっと先で大丈夫です。
シリコン40A の洗浄は、一般には IPA と酢酸ブチルを混ぜた洗浄液で行います。ただし混合した洗浄液は危険物の扱いになり、一般の事業者では保管・取り扱いが難しくなります。その代替としてご用意しているのが専用洗浄液ソルベントです。容量・価格は材料と一緒にお問い合わせください。なお、ソルベントは 3DMedSupo と異なり、廃液回収の対象外です。
社内で実際に造形・洗浄・硬化まで検証した材料です。運用条件と、実験で分かった注意点をレポートとしてまとめます。
| 使用機材 | Form 4 |
|---|---|
| 材料 | シリコン40A（1L カートリッジ） |
| 洗浄 | 専用洗浄液ソルベント |
| 二次硬化 | Form Cure・60°C・30 分（水中） |
特殊な材料ですが、押さえどころは水中での二次硬化と、洗浄後に寸法が戻るのを待つことの 2 点です。弊社の実験にもとづくレポートです（2026 年 8 月時点）。手触りや硬さは実物サンプルでご確認いただけます。
| 材料 | ショア硬度 | 引張強さ | 破断伸び | 引裂強さ | 1L 税抜 | 向いている用途 |
|---|---|---|---|---|---|---|
| シリコン40A（本ページ） | 40A | 5 MPa | 230% | 12 kN/m | 62,800 円 | 耐薬品・耐熱が要るシールとガスケット |
| エラスチック50A（V2） | 55 | 3.4 MPa | 160% | 12.3 kN/m | 35,800 円 | やわらかい試作品・医療モデル |
| フレキシブル80A | 83 | 10 MPa | 230% | 28 kN/m | 35,800 円 | ウレタン鋳造品に近い硬めの部品 |
| キャスタブルワックス | — | 12 MPa | 13% | — | 53,800 円 | ロストワックス鋳造の原型 |
| Form 4 レジンタンク | 21,400 円（税抜・税込 23,540 円） 1 タンク 1 レジンが原則。材料ごとに 1 枚 |
|---|---|
| Form 4 ビルドプラットフォーム | 21,400 円（税抜・税込 23,540 円） |
| Form 4 ミキサー | 9,000 円（税抜・税込 9,900 円） 洗って使い回せるので、材料ごとに揃える必要はありません |
シリコン40A を使い始めるならタンクをもう 1 枚。→ 消耗品・アクセサリの一覧
レジンは売って終わりにしません。i-MAKER で機材・材料をご購入の方は、光造形ノウハウセミナー（2 時間・都内は無料・都内以外は別途ご相談・Zoom 可）で、サポートの付け方・向き・洗浄条件まで相談できます。お急ぎのときや機材が止まっている間は、代わりの造形を依頼できるサポートプリント（有償・1 個から・最短即日発送）もあります。
シリコン40A（Silicone 40A Resin） 1L 62,800 円（税抜・税込 69,080 円）
平日 9:00〜17:00 法人・教育機関の請求書払いに対応。見積書は即日発行、レジン・消耗品は在庫があれば最短即日発送します。
