042-444-7220
平日 9:00〜17:00見積フォームへ
平日 9:00〜17:00見積フォームへ
出典: Formlabs 公式製品ページ・TDS。数値はいずれも二次硬化後の値です。

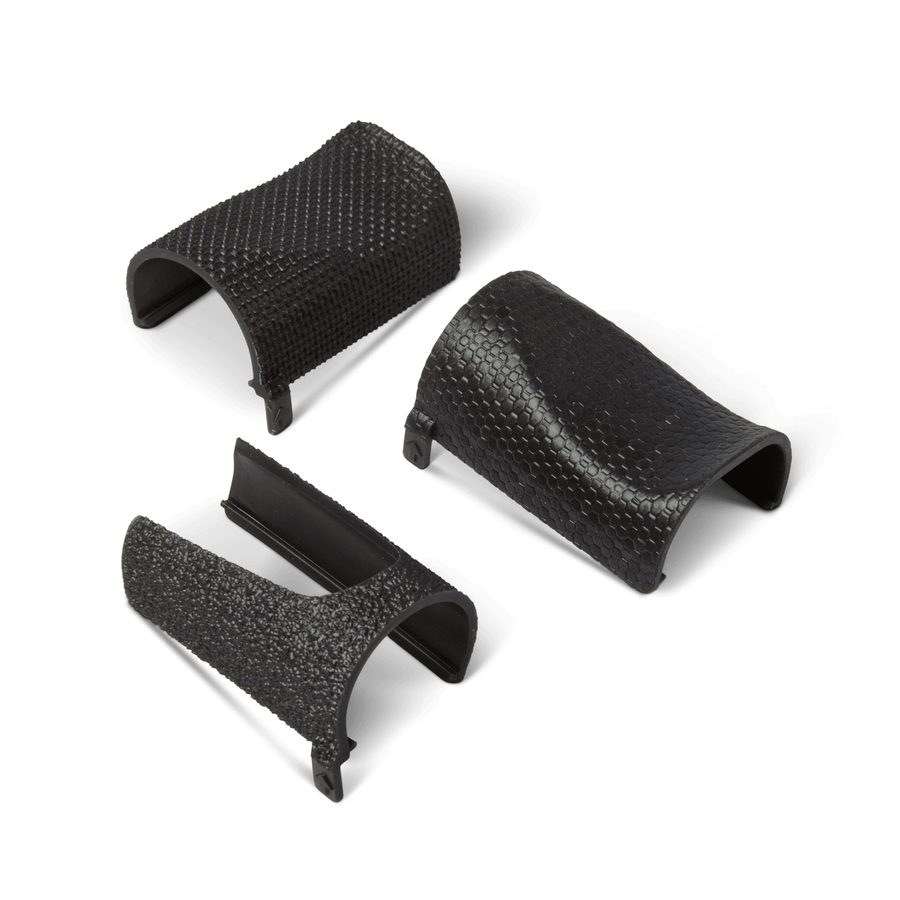

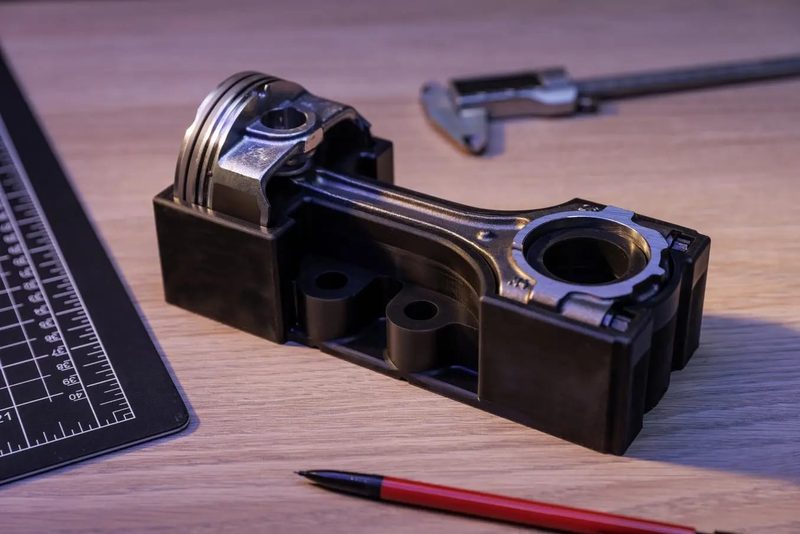

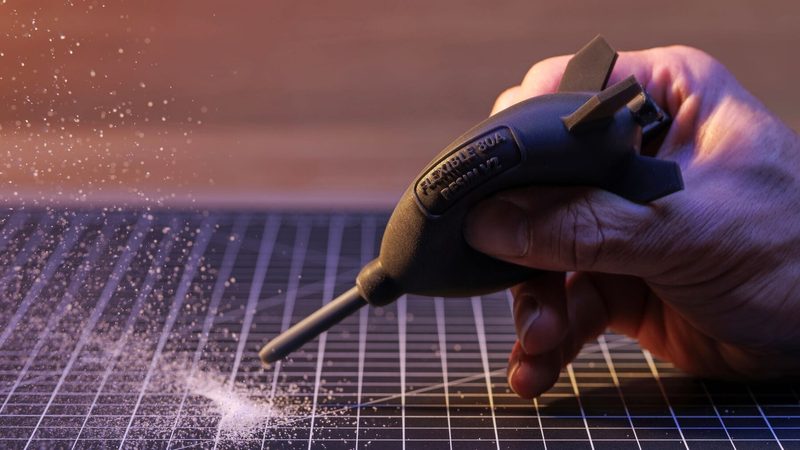

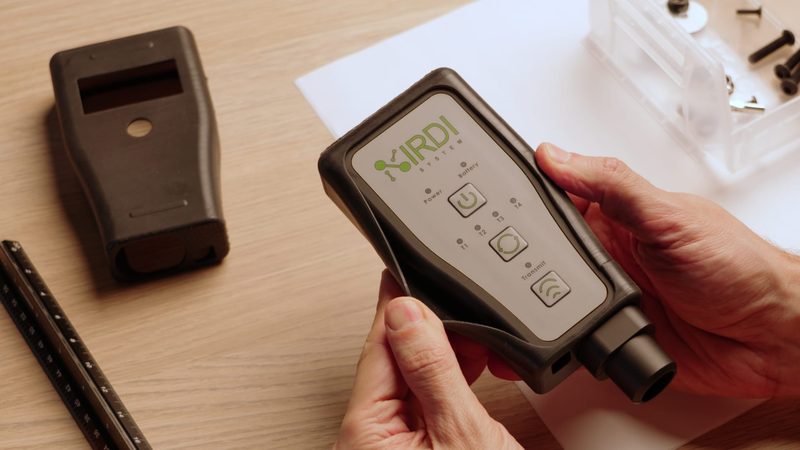

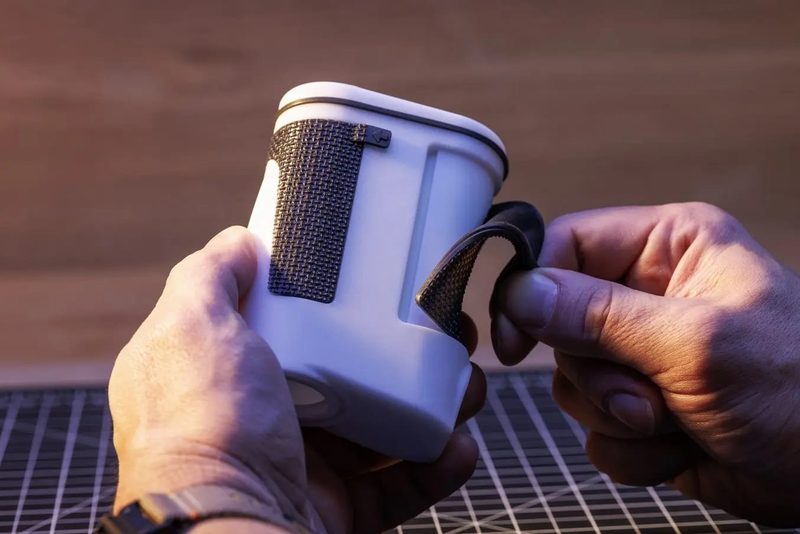

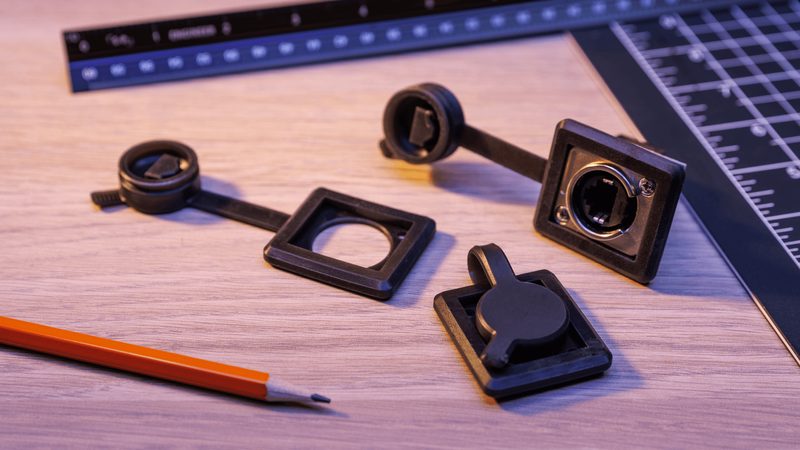

鋳造ウレタン品のような外観と質感を持つ機能試作・実製品部品、精密部品や仕上げ済みの面を保護するソフトインサート・治具・固定具、カスタムカバーやガスケット・シール、衝撃吸収バンパーやエンクロージャーが公式の想定用途です。硬めのゴムが要る部分だけをこの材料で造り、本体は別の材料で造る組み合わせもできます。
画像はいずれも Formlabs 公式の造形例です。
フレキシブル80A の TDS は「グリーン（未硬化）／二次硬化後」の 2 条件で値を公表しており、右の列が二次硬化後の値です。エンジニアリングレジンなので二次硬化は必須で、引裂強さは 11 → 28kN/m、最大引張強さは 4.0 → 10.0MPa まで上がります。
| 項目 | グリーン | 二次硬化後 | 規格 |
|---|---|---|---|
| 最大引張強さ | 4.0 MPa | 10.0 MPa | ASTM D412-16 |
| 伸び率 50% の応力 | 1.5 MPa | 2.9 MPa | ASTM D412-16 |
| 伸び率 100% の応力 | 2.3 MPa | 4.7 MPa | ASTM D412-16 |
| 伸び率 200% の応力 | 3.8 MPa | 8.6 MPa | ASTM D412-16 |
| 破断伸び | 210% | 230% | ASTM D412-16 |
| 引裂強さ | 11 kN/m | 28 kN/m | ASTM D624-00 |
| 圧縮永久ひずみ（23°C で 22 時間） | 未試験 | 32% | ASTM D395-03 (B) |
| 圧縮永久ひずみ（70°C で 22 時間） | 未試験 | 85% | ASTM D395-03 (B) |
| 振り子反発弾性（Schob 型） | 未試験 | 56% | ASTM D7121 |
| ベイショア復元力 | 未試験 | 58% | ASTM D2632 |
| ショアA硬度 | 68 | 83 | ASTM D2240 |
| 23°C でのロス屈曲疲労 | 2,808 サイクル | 2,808 サイクル | ASTM D1052、100°C での事前処理なし、90 度偏差、ノッチ付き、100 サイクル/分 |
| -10°C でのロス屈曲疲労 | 37,619 サイクル | 37,619 サイクル | ASTM D1052、100°C での事前処理なし、90 度偏差、ノッチ付き、100 サイクル/分 |
| ガラス転移温度（Tg） | 未試験 | -49°C | DMA、引張モード |
| 固体密度 | 1.09 g/cm3 | ASTM D792-20 | |
| 粘度（25°C） | 3310 cPs | ASTM D7867 | |
| 液体密度 | 1.04 g/mL | ASTM D792-20 | |
薬品に浸けたあとの変化（ASTM D471）
各薬品に完全に浸け、1 日後・1 週間後に測った値です。硬度はショアA のポイントでの絶対変化、質量と容積は浸ける前からの増減、伸び率と引張強さは浸けていないサンプルを 100% とした比率です。
| 薬品 | 曝露時間 | 硬度の相対的変化（ショアA ポイント） | 質量の相対的変化 | 容積の相対的変化 | 相対的伸び率 | 相対的引張強さ |
|---|---|---|---|---|---|---|
| アセトン | 1 日 | -40 | +55% | +155% | 99% | 98% |
| 1 週間 | -40 | +54% | +147% | 103% | 92% | |
| キシレン | 1 日 | -22 | +59% | +142% | 100% | 101% |
| 1 週間 | -25 | +59% | +175% | 112% | 105% | |
| IPA | 1 日 | -32 | +45% | +113% | 95% | 90% |
| 1 週間 | -33 | +48% | +119% | 92% | 68% | |
| TPM（トリプロピレングリコールモノメチルエーテル） | 1 日 | -18 | +45% | +93% | 52% | 18% |
| 1 週間 | -28 | +55% | +125% | 37% | 9% | |
| 酢酸ブチル | 1 日 | -23 | +57% | +139% | 104% | 97% |
| 1 週間 | -25 | +57% | +156% | 111% | 106% | |
| エタノール | 1 日 | -41 | +54% | +160% | 77% | 78% |
| 1 週間 | -41 | +55% | +153% | 76% | 62% | |
| 酢酸（6%） | 1 日 | -27 | +12% | +7% | 95% | 92% |
| 1 週間 | -27 | +14% | +12% | 87% | 70% | |
| 塩酸（10%） | 1 日 | -15 | +10% | +6% | 93% | 78% |
| 1 週間 | -30 | +19% | +19% | 101% | 45% | |
| 水酸化ナトリウム（10%） | 1 日 | -14 | +6% | +2% | 103% | 96% |
| 1 週間 | -34 | +16% | +10% | 89% | 69% | |
| 漂白剤（次亜塩素酸ナトリウム 5%） | 1 日 | -14 | +7% | +4% | 81% | 79% |
| 1 週間 | 測定不可 | 測定不可 | 測定不可 | 測定不可 | 測定不可 | |
| 過酸化水素（3%） | 1 日 | -25 | +10% | +6% | 100% | 95% |
| 1 週間 | -28 | +10% | +9% | 94% | 79% | |
| 脱イオン水 | 1 日 | -26 | +8% | +3% | 94% | 89% |
| 1 週間 | -27 | +9% | +7% | 101% | 88% | |
| イソオクタン | 1 日 | -33 | +55% | +122% | 99% | 94% |
| 1 週間 | -34 | +56% | +164% | 103% | 90% | |
| ディーゼル油 | 1 日 | -7 | +27% | +52% | 70% | 65% |
| 1 週間 | -11 | +29% | +49% | 68% | 61% | |
| エンジンオイル（5W-30） | 1 日 | -2 | +3% | +1% | 101% | 87% |
| 1 週間 | -1 | +3% | +4% | 98% | 83% | |
| IRM 901（油） | 1 日 | 4 | 2 | +0% | 101% | 90% |
| 1 週間 | 0 | +2% | +2% | 103% | 91% | |
| IRM 902（オイル） | 1 日 | -2 | +4% | +4% | 88% | 84% |
| 1 週間 | -2 | +7% | +9% | 92% | 87% | |
| IRM 903（オイル） | 1 日 | -1 | +8% | +10% | 85% | 77% |
| 1 週間 | -4 | +16% | +21% | 81% | 71% |
「測定不可」は、試料の劣化により材料特性を測定できなかった欄です（TDS 注記 5）。
出典: Flexible 80A レジン V2 TDS（PDF・初版 2026 年 5 月）。物性は造形品の形状・向き・設定・温度、ならびに使用した消毒または滅菌方法により変動する場合があります。
| 対応プリンタ | Form 4 / Form 4B / Form 4L / Form 4BL |
|---|---|
| 対応タンク | Form 4 レジンタンク／Form 4L レジンタンク |
| ビルドプラットフォーム | Form 4 / 4L の標準・フレックス |
| カートリッジ | 1L（型番 FLFL8002・掲載 code FLB-0053） |
1 枚のタンクで造形できる層数の目安（弊社の運用実績。Formlabs 公称はどの材料でも 75,000 層以上）。本材料の系統は樹脂の粘りが強く、フィルムの消耗が早くなります。白濁・傷が交換のサインです。
カタログの数値だけでは分からない部分です。毎日 Form 4 を回している運用から、手順・系統ごとの違い・洗浄液の交換時期をまとめました。
洗浄から二次硬化までの 5 ステップ
バケツ洗浄の基本手順です。Form Wash 2 などの自動洗浄機なら、手順 2〜3 がまとめて 10 分程度になります。フレキシブル80A はエンジニアリングレジンなので、手順 5 の二次硬化は必須です。
材料の系統で、洗浄はここが変わります
同じ洗浄液でも、材料の性質で汚れ方と注意点が違います（弊社の運用実績）。
| スタンダード系 | 基本どおり。一次 10 分＋二次 10 分 |
|---|---|
| タフ系・ゴムライク系（本材料） | 樹脂の粘性が強く、洗浄液の汚れが早い。交換サイクルが短くなります |
| リジッド系 | ガラス繊維が洗浄液に出ることがあります。他の材料と洗浄液を分けるのがベストです |
| シリコーン | 専用洗浄液「ソルベント」を使います |
洗浄液はいつ交換するか
目安は使用量で決まります。弊社の実測ベース: 大型造形物（レジン量 250ml）を 1 日 6 回洗浄する運用の場合。
洗浄後もベタつきが残るようになったら、洗浄力が落ちています。使用量が少なければ交換はもっと先で大丈夫です。
フレキシブル80A の洗浄には、IPA を使わないエタノール系洗浄液 3DMedSupo が使えます。使用済みの廃液は無料で回収するので、廃液処理の手配はいりません。いま IPA で洗浄している方は、切り替えのときに残った IPA の引き取りも依頼できます。フレキシブル80A は Formlabs が IPA（濃度 90% 以上）での洗浄を指定している材料ですが、弊社では 3DMedSupo での洗浄を実測で確認しており、問題なくお使いいただけます。
| 材料 | ショアA硬度 | 引張強さ | 破断伸び | 引裂強さ | 1L 税抜 | 向いている用途 |
|---|---|---|---|---|---|---|
| フレキシブル80A（本ページ） | 83 | 10.0 MPa | 230% | 28 kN/m | 35,800 円 | ガスケット・グリップ・緩衝材 |
| エラスチック50A（V2） | 55 | 3.4 MPa | 160% | 12.3 kN/m | 35,800 円 | 大きく伸ばす軟質試作 |
| シリコン40A | 40 | 5 MPa | 230% | 12 kN/m | 62,800 円 | 100% シリコンのシール |
| デュラブル | — | 28 MPa | 55% | — | 25,600 円 | しなやかで低摩擦な部品 |
ゴムの硬さで選びます。形を保ったまま押し返してほしいガスケット・グリップは 80A、指で大きく伸ばして戻す部品は 50A です。デュラブルはゴムではなく、しなやかな樹脂です。
| Form 4 レジンタンク | 21,400 円（税抜・税込 23,540 円） 1 タンク 1 レジンが原則。材料ごとに 1 枚 |
|---|---|
| Form 4 ビルドプラットフォーム | 21,400 円（税抜・税込 23,540 円） |
| Form 4 ミキサー | 9,000 円（税抜・税込 9,900 円） 洗って使い回せるので、材料ごとに揃える必要はありません |
フレキシブル80A を使い始めるならタンクをもう 1 枚。→ 消耗品・アクセサリの一覧
レジンは売って終わりにしません。i-MAKER で機材・材料をご購入の方は、光造形ノウハウセミナー（2 時間・都内は無料・都内以外は別途ご相談・Zoom 可）で、サポートの付け方・向き・洗浄条件まで相談できます。お急ぎのときや機材が止まっている間は、代わりの造形を依頼できるサポートプリント（有償・1 個から・最短即日発送）もあります。
フレキシブル80A（Flexible 80A Resin V2） 1L 35,800 円（税抜・税込 39,380 円）
平日 9:00〜17:00 法人・教育機関の請求書払いに対応。見積書は即日発行、レジン・消耗品は在庫があれば最短即日発送します。
