042-444-7220
平日 9:00〜17:00見積フォームへ
平日 9:00〜17:00見積フォームへ
Form 4 / 4L 対応レジン
押す・握る・絞るような力がかかる部品と、こすれ合う部品のためのレジンです。Formlabs のタフ・デュラブルの系統の中でも柔軟性・耐衝撃性・表面の滑らかさに優れ、ポリエチレンと同等の強度・剛性と、POM（ポリアセタール）に匹敵する摩擦係数を持ちます。
メーカー終売のため、在庫限りの販売です（Formlabs 告知: 2026 年 8 月 31 日終売）。後継はタフ1000 です。 タフ1000 を見る →
レジン・消耗品は在庫があれば最短即日発送します。価格は 2026 年 9 月 1 日改定。
出典: Formlabs 公式製品ページ・TDS。物性値はいずれも二次硬化後の値です。
圧迫や絞りが加わる試作品、摩擦や劣化の少ない表面が要る部品、耐衝撃性を備えた治具、ポリエチレンのような強度・剛性が要る部品が TDS の想定用途です。公式製品ページでは、生産用治工具とラピッドプロトタイピングが代表的な用途として挙げられています。

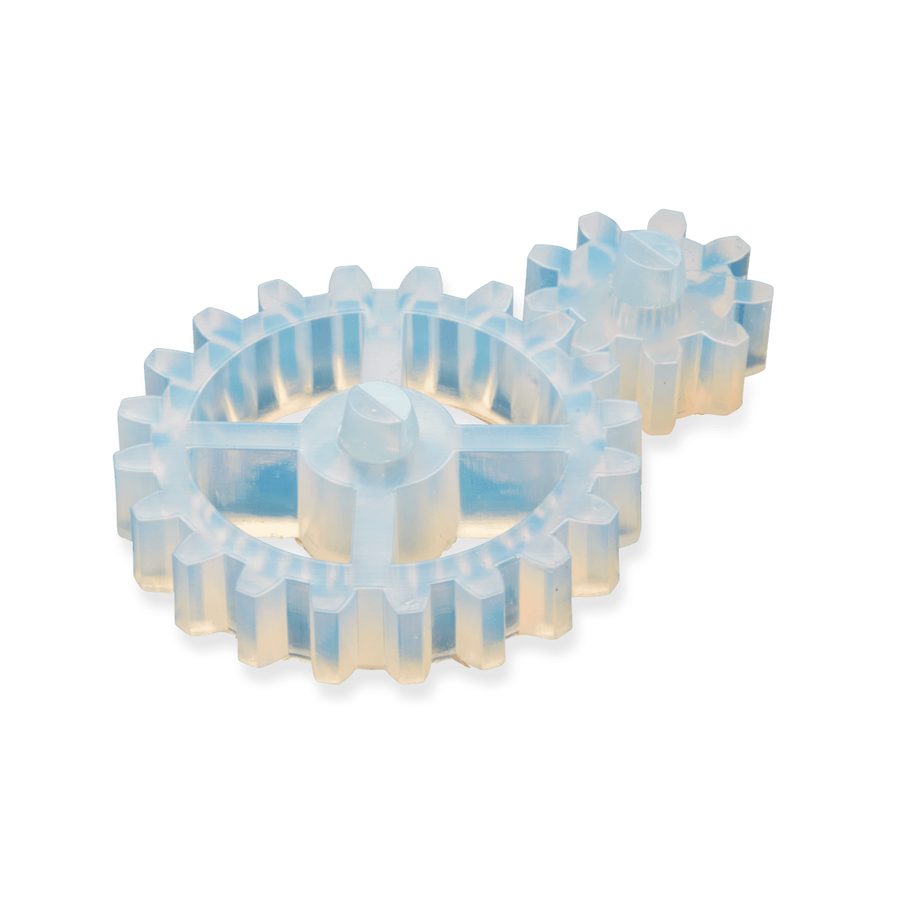

画像は Formlabs 公式の造形例です。デュラブルは公式に公開されている造形例の点数が少ないため、掲載は 1 点です。
デュラブルの TDS は「グリーン（未硬化）／二次硬化後」の 2 条件で値を公表しており、右の列が二次硬化後の値です。デュラブルはエンジニアリングレジンなので二次硬化は必須で、右の列が実際に使うときの物性になります。
| 項目 | グリーン | 二次硬化（60°C 60 分） | 規格 |
|---|---|---|---|
| 最大引張強さ | 13 MPa | 28 MPa | ASTM D638-14 |
| 引張弾性率 | 0.24 GPa | 1.0 GPa | ASTM D638-14 |
| 破断伸び | 75% | 55% | ASTM D638-14 |
| 曲げ強さ | 1.0 MPa | 24 MPa | ASTM D790-15 |
| 曲げ弾性率 | 0.04 GPa | 0.66 GPa | ASTM D790-15 |
| ノッチ付きアイゾット | 127 J/m | 114 J/m | ASTM D256-10 |
| ノッチ無アイゾット | 972 J/m | 710 J/m | ASTM D4812-11 |
| 荷重たわみ温度 @0.45MPa | 30°C 未満 | 41°C | ASTM D648-16 |
| 熱膨張（0〜150°C） | 124 μm/m/°C | 106 μm/m/°C | ASTM E831-13 |
耐薬品性（24 時間浸漬での重量増加率）
1cm 角の造形品を各溶剤に 24 時間浸漬した際の重量増加率です。
| 溶剤 | 増加率 | 溶剤 | 増加率 |
|---|---|---|---|
| 酢酸（5%） | 1.3% | イソオクタン（ガソリン） | 1.0% 未満 |
| アセトン | 試験片に亀裂 | 鉱油（軽） | 1.0% 未満 |
| IPA（イソプロピルアルコール） | 5.1% | 鉱油（重） | 1.0% 未満 |
| 漂白剤（次亜塩素酸ナトリウム最大 5%） | 1.0% 未満 | 塩水（塩化ナトリウム 3.5%） | 1.0% 未満 |
| 酢酸ブチル | 7.9% | 水酸化ナトリウム溶液（0.025%・pH10） | 1.0% 未満 |
| ディーゼル油 | 1.0% 未満 | 水 | 1.0% 未満 |
| ジエチルグリコールモノメチルエーテル | 7.8% | キシレン | 6.5% |
| 油圧オイル | 1.0% 未満 | 強酸（濃塩酸） | 歪みの発生 |
| スカイドロール 5 | 1.3% | ||
| 過酸化水素（3%） | 1% |
出典: Durable レジン TDS（PDF・初版 2020 年 7 月／修正 02・2024 年 6 月）。物性は造形品の形状・向き・設定・温度により変動する場合があります。
| 対応プリンタ | Form 4 / Form 4B / Form 4L / Form 4BL / Form 3 / Form 3B / Form 3L / Form 3BL / Form 2 |
|---|---|
| 対応タンク | Form 4 レジンタンク／Form 3 レジンタンク V2.1／Form 3L レジンタンク V3／Form 2 レジンタンク（PDMS）／Form 2 LT タンク |
| ビルドプラットフォーム | Form 4 / 4L の標準・フレックス、Form 3 / 3L の各プラットフォーム |
| カートリッジ | 1L（型番 FLDUCL21・掲載 code FLB-0052） |
推奨積層ピッチは 50µm です。
1 枚のタンクで造形できる層数の目安（弊社の運用実績。Formlabs 公称はどの材料でも 75,000 層以上）。デュラブルが属するタフ系・ゴムライク系は樹脂の粘りが強く、フィルムの消耗が早くなります。白濁・傷が交換のサインです。
カタログの数値だけでは分からない部分です。毎日 Form 4 を回している運用から、手順・系統ごとの違い・洗浄液の交換時期をまとめました。
洗浄から二次硬化までの 5 ステップ
バケツ洗浄の基本手順です。Form Wash 2 などの自動洗浄機なら、手順 2〜3 がまとめて 10 分程度になります。デュラブルはエンジニアリングレジンなので、手順 5 の二次硬化は必須です。
材料の系統で、洗浄はここが変わります
同じ洗浄液でも、材料の性質で汚れ方と注意点が違います（弊社の運用実績）。
| スタンダード系 | 基本どおり。一次 10 分＋二次 10 分 |
|---|---|
| タフ系・ゴムライク系（本材料） | 樹脂の粘性が強く、洗浄液の汚れが早い。交換サイクルが短くなります |
| リジッド系 | ガラス繊維が洗浄液に出ることがあります。他の材料と洗浄液を分けるのがベストです |
| シリコーン | 専用洗浄液「ソルベント」を使います |
洗浄液はいつ交換するか
目安は使用量で決まります。弊社の実測ベース: 大型造形物（レジン量 250ml）を 1 日 6 回洗浄する運用の場合。
洗浄後もベタつきが残るようになったら、洗浄力が落ちています。使用量が少なければ交換はもっと先で大丈夫です。
デュラブルの洗浄には、IPA を使わないエタノール系洗浄液 3DMedSupo が使えます。使用済みの廃液は無料で回収するので、廃液処理の手配はいりません。いま IPA で洗浄している方は、切り替えのときに残った IPA の引き取りも依頼できます。
| Form 4 レジンタンク | 21,400 円（税抜・税込 23,540 円） 1 タンク 1 レジンが原則。材料ごとに 1 枚 |
|---|---|
| Form 4 ビルドプラットフォーム | 21,400 円（税抜・税込 23,540 円） |
| Form 4 ミキサー | 9,000 円（税抜・税込 9,900 円） 洗って使い回せるので、材料ごとに揃える必要はありません |
デュラブルを使い始めるならタンクをもう 1 枚。→ 消耗品・アクセサリの一覧
レジンは売って終わりにしません。i-MAKER で機材・材料をご購入の方は、光造形ノウハウセミナー（2 時間・都内は無料・都内以外は別途ご相談・Zoom 可）で、サポートの付け方・向き・洗浄条件まで相談できます。お急ぎのときや機材が止まっている間は、代わりの造形を依頼できるサポートプリント（有償・1 個から・最短即日発送）もあります。
デュラブル（Durable Resin） 1L 25,600 円（税抜・税込 28,160 円）
平日 9:00〜17:00 法人・教育機関の請求書払いに対応。見積書は即日発行します。デュラブルはメーカー終売のため在庫限りの販売です。
