Form 4導入完全ガイド：設置スペース・電源・保管環境のチェックポイント
i-MAKER 研究室 編集部
Form 4導入完全ガイド：設置スペース・電源・保管環境のチェックポイント

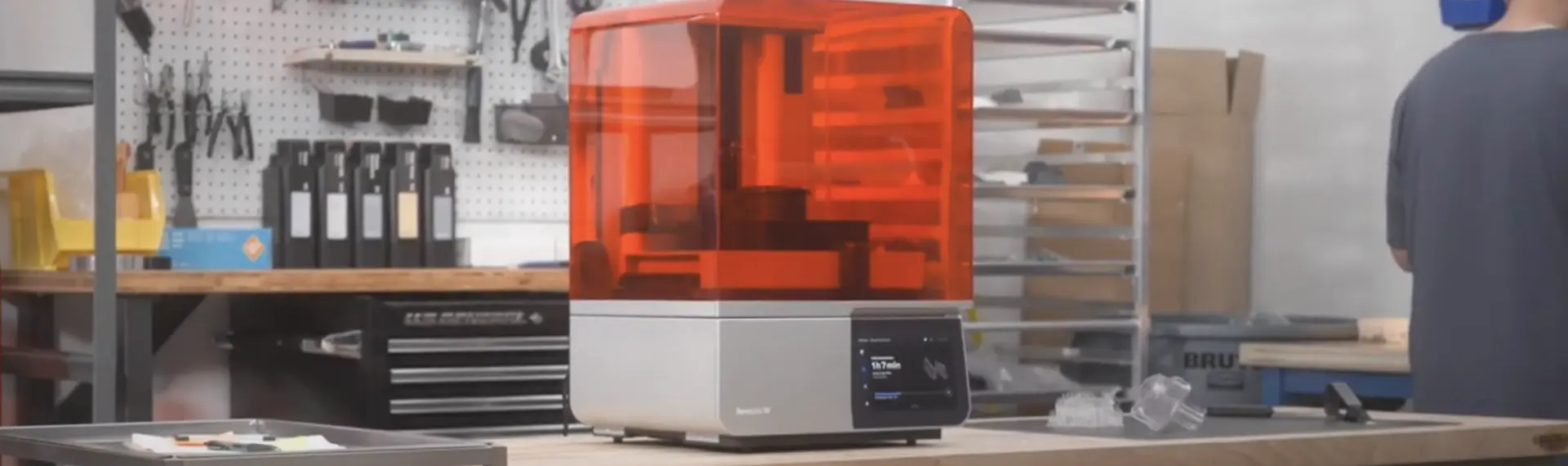

高性能な LFD（Low Force Display） 方式を採用したForm 4は、従来のLFS方式（Form 3+など）と比較して圧倒的な超高速造形を実現しています。しかし、そのポテンシャルを最大限に発揮するためには、単に「機械を置く」だけでは不十分です。造形スピードが上がれば、それだけ後処理の回転率も上がり、ワークフロー全体の動線設計が重要になるからです。
今回は、Formlabs公式から発表された「作業スペースの準備」に関するガイドラインをベースに、私たち販売店が現場で培ったノウハウを交え、導入前に必ず確認していただきたい「環境構築のポイント」を解説します。機材が届いたその日からスムーズに運用を開始できるよう、ぜひ今のうちに設置場所の総点検をお願いいたします。
【詳細解説】設置環境の要件定義

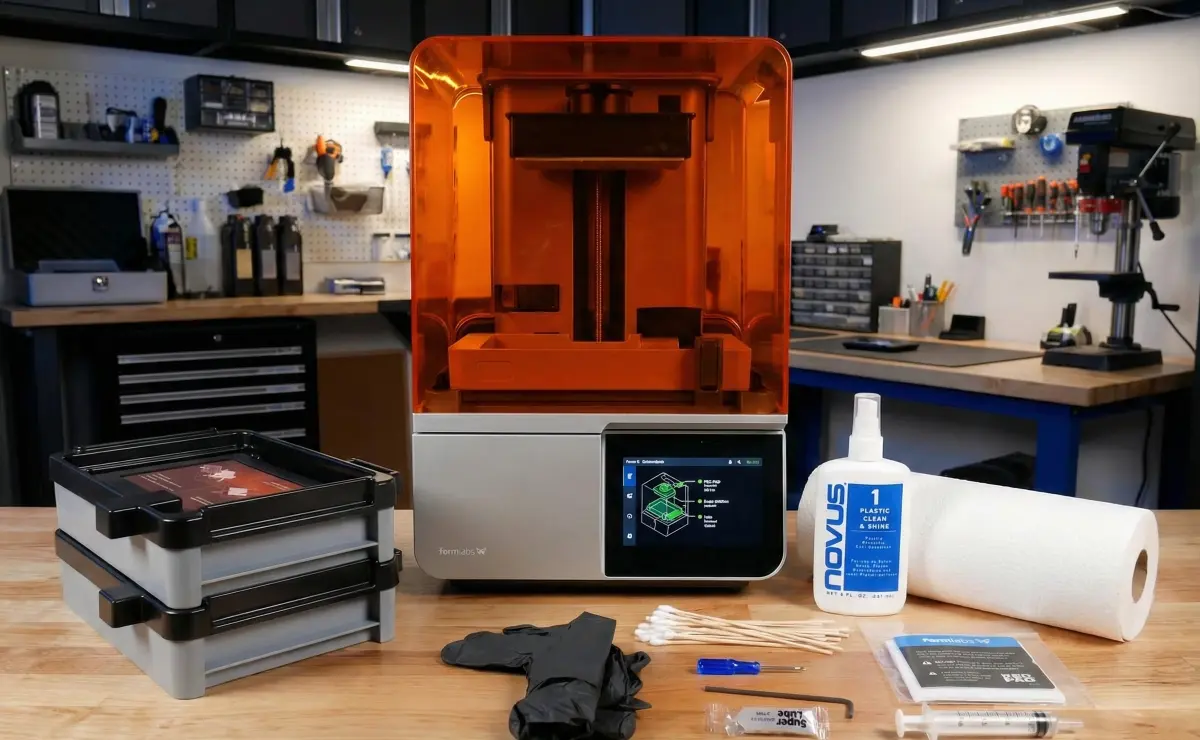

まずは、物理的な設置スペースと電源環境について確認しましょう。Form 4はデスクトップサイズですが、快適に運用するためにはカタログスペック以上の「余白」が必要です。
1. 必要な作業スペースと寸法
Form 4シリーズおよび周辺機器を設置する際は、以下の寸法を最低限確保してください。特にプリンター本体の「高さ」は、カバーを開けた状態を想定する必要があります。
■ Form 4世代および周辺機器の寸法目安
| 機器名称 | 幅 (W) | 奥行 (D) | 高さ (H) | 備考 |
|---|---|---|---|---|
| Form 4 / Form 4B | 407 mm | 478 mm | 844 mm | カバー全開時の高さ |
| Finish Kit | 550 mm | 850 mm | 900 mm | 手作業用キット |
| Form Wash (第2世代) | 400 mm | 400 mm | 800 mm | 自動洗浄機 |
| Form Cure | 262 mm | 262 mm | 640 mm | 二次硬化装置 |
重要チェック項目：
- 高さ制限: プリンター本体の高さ「844 mm」は、オレンジ色のカバーを真上に全開にした状態です。吊り戸棚やラックの下に設置する場合、この高さが確保できていないとフタが開かず、作業ができなくなります。
- 設置環境: 光学系（LEDパネルやレンズ）へのゴミ付着を防ぐため、木材加工機や金属研磨機など、粉塵や火花が発生する装置からは十分に離れた場所を選定してください。
- 水平維持: UVレジン（液状樹脂）を扱うため、必ず水平器を用いてガタつきのない堅牢なデスクに設置してください。
2. 電源要件
Form 4の電力要件は以下の通りです。
- 電圧: AC100～240V
- 電流: 最大4.8A
- 電力: 480W
- 周波数: 50/60Hz
一般的な日本のオフィスコンセント（100V/15A）で問題なく動作しますが、消費電力の大きいヒーターやコンプレッサーと同じ電源タップ（タコ足配線）で使用することは避けてください。電圧降下により、造形停止やエラーの原因となる可能性があります。
3. 消耗品の保管（Form 4ならではの変更点）
Form 4世代では、消耗品の形状が刷新され、保管効率が劇的に向上しています。
- レジンカートリッジ: 従来通り、平らな場所で垂直に立てて保管してください。
- レジンタンク / ビルドプラットフォーム: 【重要】 Form 4専用のこれらのパーツは、平らな場所で「縦に積み重ねて（スタッキング）」保管することが可能です。
【販売店の技術ノート】現場視点でのアドバイス
ここからは、公式マニュアルには書かれていない、実際の運用現場だからこそ分かる「躓きポイント」と「解決策」を共有します。
■ ここがポイント：消耗品の「スタッキング」で省スペース化
Form 3シリーズをお使いだったユーザー様からよく伺う悩みに、「レジンタンク（レジンを入れるトレイ）の置き場所に困る」というものがありました。従来のタンクは積み重ねができず、遮光ケースに入れて横に並べる必要があったため、材料の種類が増えるほど棚を占有してしまっていたのです。
Form 4では、この点が大きく改善されています。
「Form 4 レジンタンク」 および 「Form 4 ビルドプラットフォーム」 は、それぞれ積み重ねができる設計になっています。例えば、「グレーレジン V5」「クリアレジン V5」「Tough 2000」など複数の材料を使い分ける場合でも、タンクをタワー状に積んで保管できるため、保管スペースを大幅に圧縮できます。
棚のレイアウトを決める際は、この「スタッキング分」の高さを考慮しておくと、非常に使い勝手の良い在庫管理が可能になります。
■ 注意点・Tips：高さ844mmの罠と「取り出し動作」
寸法の項目でも触れましたが、「高さ844mm」にはもう一つの注意点があります。それは「人間の作業動線」です。
Form 4は、造形完了後にビルドプラットフォームを「上方向」に引き抜いて取り外します。もし設置場所の天井がギリギリ850mm程度だった場合、フタは開きますが、「プラットフォームを引き抜くための腕のスペース」が足りなくなる恐れがあります。
本体上部には、フタの開閉スペースに加え、作業者が手を差し伸べてパーツを脱着できるだけの余裕（クリアランス）を持たせてください。身長の低い方が作業される場合、高い位置への設置は避けたほうが無難です。
■ 必須アイテム：PEC*PADの準備を
元記事の備品リストにある「PEC*PAD」という製品をご存じでしょうか？ これは、光学レンズなどを拭くための非常に繊維の出にくい不織布です。Form 4導入時には、このPEC*PAD（または同等のマイクロファイバー不織布）を必ずご用意ください。
Form 4の造形品質を支える LEDパネル や、レジンタンク底面のフィルムは非常にデリケートです。ティッシュペーパーや粗い雑巾で拭いてしまうと、微細な傷がついたり、繊維ゴミが付着したりして、造形不良（ピンホールや硬化不足）の直接的な原因になります。
推奨される清掃用具セット:
- イソプロピルアルコール（純度90%以上）
- PEC*PAD（または表面を傷つけないマイクロファイバー不織布）
- 耐薬品性ニトリル手袋
【弊社実機での検証・ご相談】
弊社ショールームでは、実機（Form 4）を稼働させております。カタログ数値だけではイメージしづらい部分も、実際に体験いただけます。
- ✅ 実機見学: 実際のフタの開閉時の高さや、動作音を確認したい方。
- ✅ ベンチマークテスト: お手持ちのデータで造形速度と精度を検証したい方。
- ✅ サンプル申し込み: LFD方式による表面品質を確認したい方。
導入前の不安解消に、ぜひ弊社のリソースをご活用ください。
【コラム】ワークフロー最適化のヒント：高速造形時代の「洗浄」を考える
Form 4の最大の魅力は「スピード」です。従来のForm 3+と比較して造形速度が数倍になり、1日あたりの造形個数が飛躍的に増加します。
これは素晴らしいことですが、現場ではある一つの課題に直面します。
「出力が増えた分、洗浄液がすぐに汚れるし、コストがかさむ」という問題です。
Form 4と組み合わせるなら「洗浄液 3D Medsupo」
高速なForm 4を導入してバリバリ造形を回すのであれば、洗浄工程のランニングコストと作業環境も見直す絶好のタイミングです。弊社では、Formlabs製品のヘビーユーザー様に 「洗浄液 3D Medsupo（スリーディーメドサポ）」 の併用をご提案しています。
| 比較項目 | 一般的なIPA（イソプロピルアルコール） | 洗浄液 3D Medsupo |
|---|---|---|
| コスト | 価格変動があり、使用量が増えると負担増 | コストパフォーマンスに優れ、大量運用に最適 |
| 臭気 | 特有の刺激臭があり、換気が必須 | 低臭気タイプ（オフィス環境でも使いやすい） |
| 法規制 | 有機溶剤中毒予防規則（有機則）に該当 | 有機則非該当（管理リスクを低減） |
| 洗浄力 | 高い | IPA同等の高い洗浄力 |
Form 4をデスクサイドに設置する場合、IPAの刺激臭は周囲のスタッフにとってもストレスになります。「洗浄液 3D Medsupo」は低臭気で安全性も高いため、Form 4のクリーンな運用環境を損ないません。「新しいプリンターで生産性を上げたいが、コストは抑えたい」。そんな相反する要望を叶えるための選択肢として、ぜひご検討ください。
まとめ
Form 4がお手元に届く前に、以下の3点を改めてチェックリストとしてご活用ください。
- 高さの確保: カバー開閉とパーツ取り出しのため、高さ844mm + α の空間が必要です。
- 保管場所の効率化: 「Form 4 レジンタンク」等は積み重ね可能です。棚の高さを調整し、省スペース保管を計画しましょう。
- クリーンな環境: LEDパネルを守るため、粉塵を避け、専用の不織布（PEC*PAD等）を準備してください。
適切な環境を整えることで、Form 4はその驚異的なパフォーマンスを初日から最大限に発揮してくれます。設置場所の寸法や電源、あるいは運用開始後の洗浄フローについて、ご不明な点やご不安なことがあれば、いつでも私たちにご相談ください。
技術的な詳細確認や、Form 4の実機見学、洗浄液 3D Medsupoのサンプルに関するご相談は、以下より承っております。皆様の3Dプリンターライフがより快適になるよう、全力でサポートさせていただきます。
