042-444-7220
平日 9:00〜17:00見積フォームへ
平日 9:00〜17:00見積フォームへ
ホーム › 3D プリンター › レジン › クリアキャスト
Form 4 / 4L 対応レジン
インベストメント鋳造の原型を、自社で直接 3D プリントしたい方に向くレジンです。鋳造用レジンの中でも熱膨張が低くシェル型が割れにくく、灰分 0.020% 未満できれいに燃え尽きるため、原型づくりから鋳造までを社内で回せます。
クリアキャストは EC に未出品のため、ご注文・在庫のご確認は見積フォームまたはお電話でお願いします。価格は 2026 年 9 月 1 日改定。
出典: Formlabs 公式製品ページ・TDS。厚み 3mm 以上の形状を得意とし、ラティス生成ソフトウェアと組み合わせた大きめのモデルに向きます。
インベストメント鋳造の原型が主用途です。公式製品ページでは、模型や美術用小道具、ラピッドツーリング、実製品用部品、ラピッドプロトタイピングも代表的な用途に挙げられています。厚み 3mm 以上の形状を得意とするため、ラティスで内部を抜いた大きめの原型に向きます。

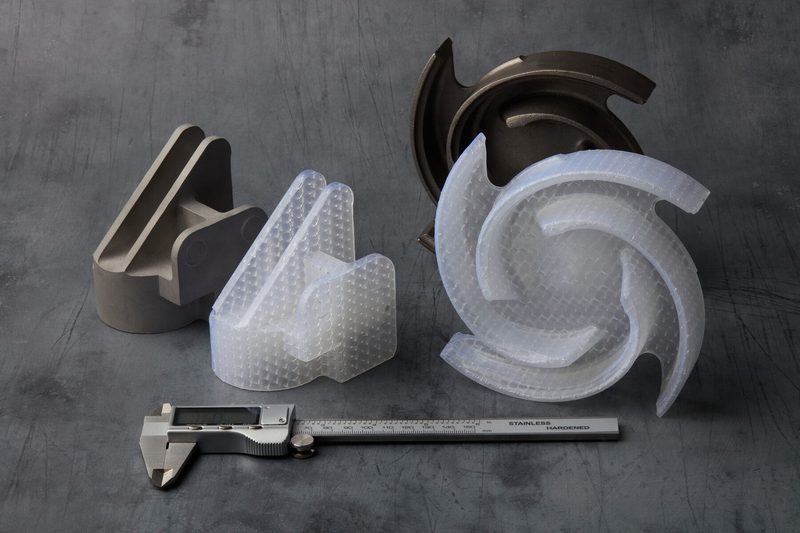

画像は Formlabs 公式の造形例です。クリアキャストは公式に公開されている造形例の点数が少ないため、掲載は 1 点です。
クリアキャストの TDS は「グリーン（未硬化）／二次硬化後」の 2 条件で値を公表しており、右の列が二次硬化後の値です。クリアキャストはスペシャルティレジンなので二次硬化は必須で、右の列が実際に使うときの物性になります。
| 項目 | グリーン状態 | 二次硬化後 | 規格 |
|---|---|---|---|
| 最大引張強さ | 38 MPa | 65 MPa | ASTM D638-14 |
| 引張弾性率 | 1.6 GPa | 2.8 GPa | ASTM D638-14 |
| 破断伸び | 12% | 6% | ASTM D638-14 |
| 曲げ弾性率 | 1.3 GPa | 2.2 GPa | ASTM D790-15 |
| ノッチ付きアイゾット | 16 J/m | 25 J/m | ASTM D256-10 |
| 熱膨張（-30〜140°C） | - | 94.8 µm/m/°C | ASTM E831-19 |
| 荷重たわみ温度 @1.8MPa | 43°C | 58°C | ASTM D648-16 |
| 荷重たわみ温度 @0.45MPa | 50°C | 73°C | ASTM D648-16 |
燃焼特性
焼成したときにどれだけ燃え残るかを示す項目です。鋳造用レジンでは、この 4 行が鋳造品の仕上がりを左右します。
| 項目 | グリーン状態 | 二次硬化後 | 規格 |
|---|---|---|---|
| 灰分 | - | 0.020% 未満 | ASTM D2584-18 |
| アンチモン | - | 10ppm 未満 | ASTM E1479-16 |
| 検出された遷移金属（10ppm 未満） | - | Al, Cu | ASTM E1479-16 |
| 高濃度遷移金属（50ppm 未満） | - | なし | ASTM E1479-16 |
TDS には、0〜700°C に加熱したときの質量変化を示す灰分量のグラフも掲載されています。焼成スケジュールの記載は TDS にはありません。
出典: Clear Cast レジン TDS（PDF・初版 2024 年 8 月 12 日）。物性は造形品の形状・向き・設定・温度により変動する場合があります。
| 対応プリンタ | Form 4 / Form 4B / Form 4L / Form 4BL（Form 3 シリーズ・Form 2 にも対応） |
|---|---|
| 対応タンク | Form 4 レジンタンク（Form 4L 用タンクは公式の対応一覧に記載がありません） |
| ビルドプラットフォーム | Form 4 / 4L の標準・フレックス |
| カートリッジ | 1L（型番 FLCCCL01・掲載 code FLB-0063） |
推奨積層ピッチは 25 ミクロンです。
1 枚のタンクで造形できる層数の目安（弊社の運用実績。Formlabs 公称はどの材料でも 75,000 層以上）。タフ系・ゴムライク系は樹脂の粘りが強く、フィルムの消耗が早くなります。クリアキャストの消耗は基本どおりです。白濁・傷が交換のサインです。
カタログの数値だけでは分からない部分です。毎日 Form 4 を回している運用から、手順・系統ごとの違い・洗浄液の交換時期をまとめました。
洗浄から二次硬化までの 5 ステップ
バケツ洗浄の基本手順です。Form Wash 2 などの自動洗浄機なら、手順 2〜3 がまとめて 10 分程度になります。クリアキャストはスペシャルティレジンなので、手順 5 の二次硬化は必須です。
材料の系統で、洗浄はここが変わります
同じ洗浄液でも、材料の性質で汚れ方と注意点が違います（弊社の運用実績）。クリアキャストの洗浄は、下の表のスタンダード系と同じく基本どおりの手順です。
| スタンダード系 | 基本どおり。一次 10 分＋二次 10 分 |
|---|---|
| タフ系・ゴムライク系 | 樹脂の粘性が強く、洗浄液の汚れが早い。交換サイクルが短くなります |
| リジッド系 | ガラス繊維が洗浄液に出ることがあります。他の材料と洗浄液を分けるのがベストです |
| シリコーン | 専用洗浄液「ソルベント」を使います |
洗浄液はいつ交換するか
目安は使用量で決まります。弊社の実測ベース: 大型造形物（レジン量 250ml）を 1 日 6 回洗浄する運用の場合。
洗浄後もベタつきが残るようになったら、洗浄力が落ちています。使用量が少なければ交換はもっと先で大丈夫です。
クリアキャストの洗浄には、IPA を使わないエタノール系洗浄液 3DMedSupo が使えます。使用済みの廃液は無料で回収するので、廃液処理の手配はいりません。いま IPA で洗浄している方は、切り替えのときに残った IPA の引き取りも依頼できます。
| 材料 | 灰分 | 熱膨張 | 最大引張強さ | 1L 税抜 | 向いている用途 |
|---|---|---|---|---|---|
| クリアキャスト（本ページ） | 0.020% 未満 | 94.8 µm/m/°C | 65 MPa | 26,800 円 | 厚み 3mm 以上の鋳造原型 |
| キャスタブルワックス | 0.0〜0.1% | — | 12 MPa | 53,800 円 | 繊細なディテールの鋳造原型 |
| トゥルーキャスト | 0.03% | 174.1 µm/m/°C | — | 35,800 円 | 厚み 5mm までの高精細な鋳造原型 |
| クリアV5 | — | — | 60 MPa | 13,300 円 | 透明な部品・流路 |
透明な造形品をそのまま部品として使うならクリアV5、造形品を焼成して金属に置き換えるならクリアキャストです。鋳造用レジンの中では、厚み 3mm 以上の原型がクリアキャスト、厚み 5mm までの高精細な原型がトゥルーキャスト、繊細なジュエリー原型がキャスタブルワックスの守備範囲です。
| Form 4 レジンタンク | 21,400 円（税抜・税込 23,540 円） 1 タンク 1 レジンが原則。材料ごとに 1 枚 |
|---|---|
| Form 4 ビルドプラットフォーム | 21,400 円（税抜・税込 23,540 円） |
| Form 4 ミキサー | 9,000 円（税抜・税込 9,900 円） 洗って使い回せるので、材料ごとに揃える必要はありません |
クリアキャストを使い始めるならタンクをもう 1 枚。→ 消耗品・アクセサリの一覧
レジンは売って終わりにしません。i-MAKER で機材・材料をご購入の方は、光造形ノウハウセミナー（2 時間・都内は無料・都内以外は別途ご相談・Zoom 可）で、サポートの付け方・向き・洗浄条件まで相談できます。お急ぎのときや機材が止まっている間は、代わりの造形を依頼できるサポートプリント（有償・1 個から・最短即日発送）もあります。
クリアキャスト（Clear Cast Resin） 1L 26,800 円（税抜・税込 29,480 円）
平日 9:00〜17:00 法人・教育機関の請求書払いに対応。見積書は即日発行、レジン・消耗品は在庫があれば最短即日発送します。
