042-444-7220
平日 9:00〜17:00見積フォームへ
平日 9:00〜17:00見積フォームへ
出典: Formlabs 公式製品ページ・TDS。積層ピッチは、速さを取るなら 200µm、細部の表現を取るなら 100µm が TDS の推奨です。
初期プロトタイプ、デザインの高速反復検証、アライナーの熱成形用の歯科モデルが TDS の想定用途です。1 日に何度も回す形状確認や干渉チェック、大きめのモックアップのように、仕上がりの作り込みより回転数が効く場面に向きます。

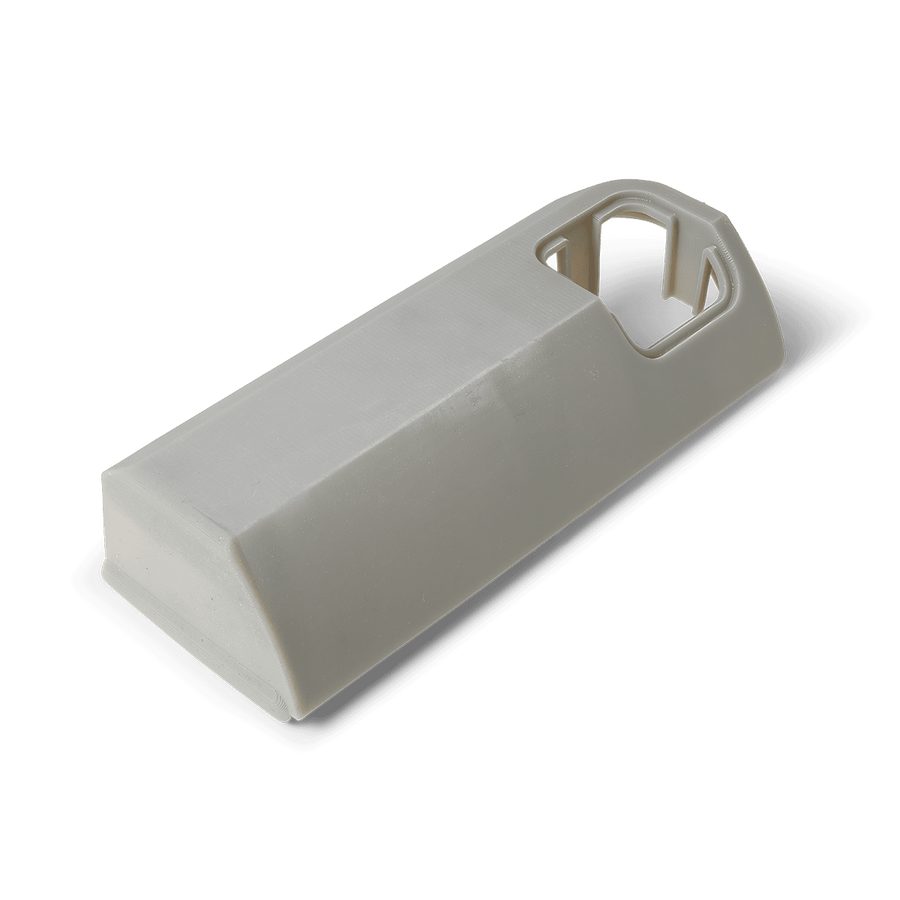

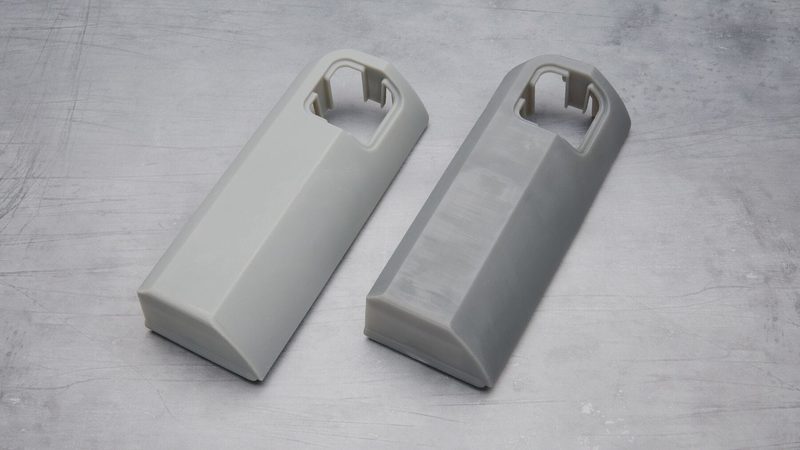

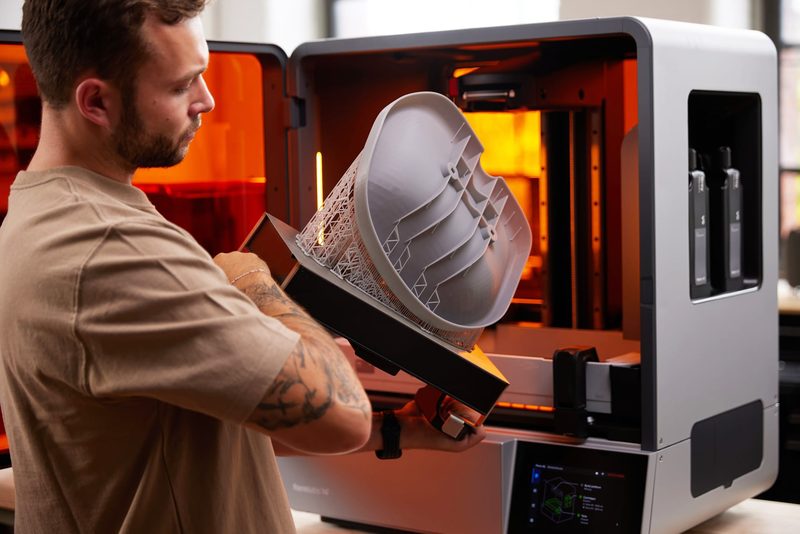

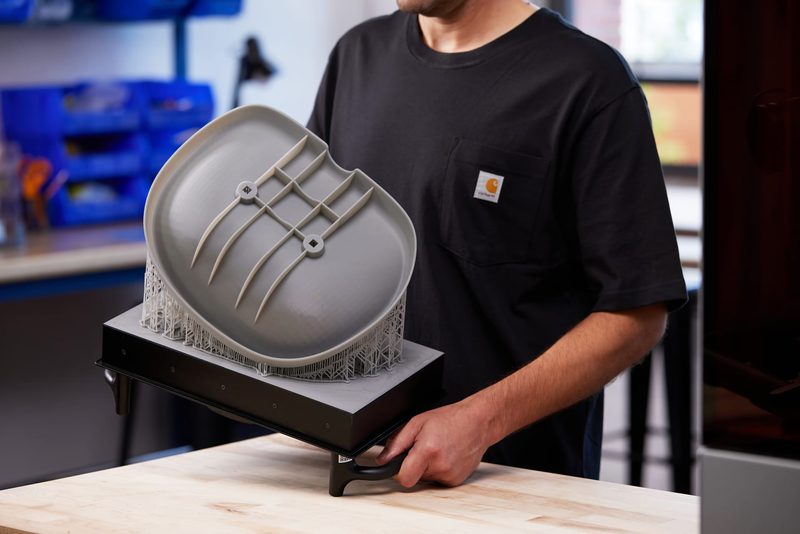

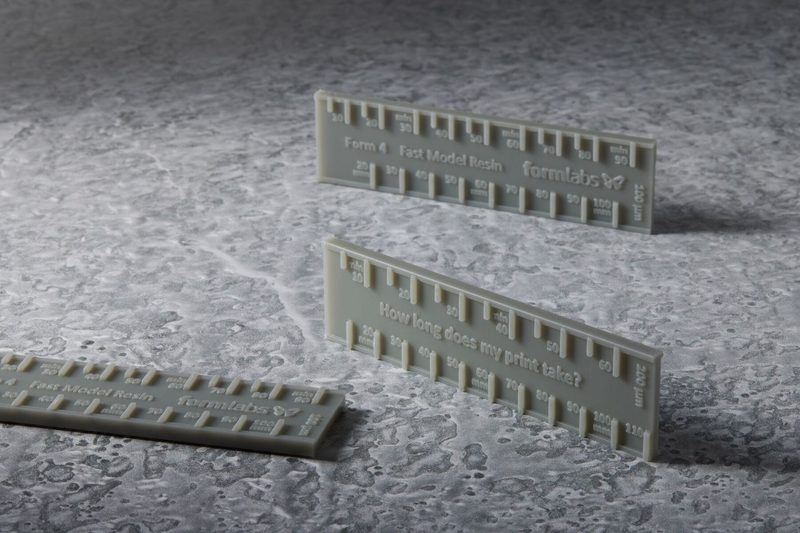

画像はいずれも Formlabs 公式の造形例です。
ファストモデルの TDS は「グリーン（未硬化）／室温で 5 分／60°C で 15 分」の 3 条件で値を公表しており、右の 2 列が二次硬化後の値です。ファストモデルなどのスタンダードレジンは二次硬化なしでも使えますが、表のとおり二次硬化すると強度・耐熱が上がります。
| 項目 | グリーン | 二次硬化（室温 5 分） | 二次硬化（60°C 15 分） | 規格 |
|---|---|---|---|---|
| 最大引張強さ | 46 MPa | 55 MPa | 62 MPa | ASTM D638-14 |
| 引張弾性率 | 2.18 GPa | 2.48 GPa | 2.67 GPa | ASTM D638-14 |
| 破断伸び | 22% | 15% | 11% | ASTM D638-14 |
| 曲げ強さ | 74 MPa | 98 MPa | 106 MPa | ASTM D790-15 |
| 曲げ弾性率 | 1.96 GPa | 2.60 GPa | 2.74 GPa | ASTM D790-15 |
| ノッチ付きアイゾット | 34 J/m | 30 J/m | 37 J/m | ASTM D4812-11 |
| 荷重たわみ温度 @1.8MPa | 47°C | 49°C | 61°C | ASTM D648-16 |
| 荷重たわみ温度 @0.45MPa | 55°C | 58°C | 76°C | ASTM D648-16 |
耐薬品性（24 時間浸漬での重量増加率）
1cm 角の造形品を各溶剤に 24 時間浸漬した際の重量増加率です。
| 溶剤 | 増加率 | 溶剤 | 増加率 |
|---|---|---|---|
| 酢酸（5%） | 0.6% | 鉱油（重） | 0.2% |
| アセトン | 8.9% | 鉱油（軽） | 0.1% |
| 漂白剤（次亜塩素酸ナトリウム最大 5%） | 0.7% | 塩水（塩化ナトリウム 3.5%） | 0.8% |
| 酢酸ブチル | 0.5% | スカイドロール 5 | 1.0% |
| ディーゼル油 | 0.1% 未満 | 水酸化ナトリウム溶液（0.025%・pH10） | 0.8% |
| ジエチルグリコールモノメチルエーテル | 3.1% | 強酸（濃塩酸） | 0.5% |
| 油圧オイル | 0.2% | トリプロピレングリコールモノメチルエーテル | 0.7% |
| 過酸化水素（3%） | 0.9% | 水 | 0.8% |
| イソオクタン（ガソリン） | 0.1% 未満 | キシレン | 0.2% |
| IPA（イソプロピルアルコール） | 0.8% |
出典: Fast Model Resin TDS（PDF・初版 2024 年 3 月）。物性は造形品の形状・向き・設定・温度により変動する場合があります。
| 対応プリンタ | Form 4 / Form 4B / Form 4L / Form 4BL |
|---|---|
| 対応タンク | Form 4 レジンタンク／Form 4L レジンタンク |
| ビルドプラットフォーム | Form 4 / 4L の標準・フレックス |
| カートリッジ | 1L（型番 FLFMGR01・掲載 code FLB-0044） |
1 枚のタンクで造形できる層数の目安（弊社の運用実績。Formlabs 公称はどの材料でも 75,000 層以上）。タフ系・ゴムライク系は樹脂の粘りが強く、フィルムの消耗が早くなります。白濁・傷が交換のサインです。
カタログの数値だけでは分からない部分です。毎日 Form 4 を回している運用から、手順・系統ごとの違い・洗浄液の交換時期をまとめました。
洗浄から二次硬化までの 5 ステップ
バケツ洗浄の基本手順です。Form Wash 2 などの自動洗浄機なら、手順 2〜3 がまとめて 10 分程度になります。ファストモデルを含むスタンダードレジンは、手順 5 の二次硬化は必須ではありません（推奨）。
材料の系統で、洗浄はここが変わります
同じ洗浄液でも、材料の性質で汚れ方と注意点が違います（弊社の運用実績）。
| スタンダード系（本材料） | 基本どおり。一次 10 分＋二次 10 分 |
|---|---|
| タフ系・ゴムライク系 | 樹脂の粘性が強く、洗浄液の汚れが早い。交換サイクルが短くなります |
| リジッド系 | ガラス繊維が洗浄液に出ることがあります。他の材料と洗浄液を分けるのがベストです |
| シリコーン | 専用洗浄液「ソルベント」を使います |
洗浄液はいつ交換するか
目安は使用量で決まります。弊社の実測ベース: 大型造形物（レジン量 250ml）を 1 日 6 回洗浄する運用の場合。
洗浄後もベタつきが残るようになったら、洗浄力が落ちています。使用量が少なければ交換はもっと先で大丈夫です。
ファストモデルの洗浄には、IPA を使わないエタノール系洗浄液 3DMedSupo が使えます。使用済みの廃液は無料で回収するので、廃液処理の手配はいりません。いま IPA で洗浄している方は、切り替えのときに残った IPA の引き取りも依頼できます。
社内の Form 4 で、速さを優先したいときに使っている材料です。運用条件と、使って見えてきたことをレポートとしてまとめます。
| 使用機材 | Form 4 |
|---|---|
| 材料 | ファストモデル（1L カートリッジ） |
| 洗浄 | 3DMedSupo・一次 10 分＋二次 10 分 |
| 二次硬化 | Form Cure・60°C・15 分 |
結論として、1 日に何度も試作を回す現場にはファストモデル、外観の作り込みにはグレーV5、という使い分けを勧めています。弊社の運用実績にもとづくレポートです（2026 年 8 月時点）。
| Form 4 レジンタンク | 21,400 円（税抜・税込 23,540 円） 1 タンク 1 レジンが原則。材料ごとに 1 枚 |
|---|---|
| Form 4 ビルドプラットフォーム | 21,400 円（税抜・税込 23,540 円） |
| Form 4 ミキサー | 9,000 円（税抜・税込 9,900 円） 洗って使い回せるので、材料ごとに揃える必要はありません |
ファストモデルを使い始めるならタンクをもう 1 枚。→ 消耗品・アクセサリの一覧
レジンは売って終わりにしません。i-MAKER で機材・材料をご購入の方は、光造形ノウハウセミナー（2 時間・都内は無料・都内以外は別途ご相談・Zoom 可）で、サポートの付け方・向き・洗浄条件まで相談できます。お急ぎのときや機材が止まっている間は、代わりの造形を依頼できるサポートプリント（有償・1 個から・最短即日発送）もあります。
ファストモデル（Fast Model Resin） 1L 13,300 円（税抜・税込 14,630 円）
平日 9:00〜17:00 法人・教育機関の請求書払いに対応。見積書は即日発行、レジン・消耗品は在庫があれば最短即日発送します。
