SOL PRO 3Dスキャナーの組み立て

SOL PRO 3Dスキャナーの中身を確認する。

まず初めにSOLPRO 3Dスキャナーが届いたらすべての備品がそろっているか確認しましょう。

以下の製品が入っています。

  • SOL PRO 3Dスキャナー本体×1
  • ターンテーブル×1
  • スキャナスタンド×1
  • 遮光テント×1
  • USB3.0ケーブル×1
  • 本体とターンテーブルをつなぐケーブル×1
  • 円筒形ターゲット×1
  • 製品情報

SOL PRO 3Dスキャナーの各部品を組み立てる

部品が全部揃っていることを確認したら組み立てに入ります。

1.本体にスキャナスタンドを取り付ける。

 スタンドについているネジを本体に付けて、スキャナスタンドがわについているツメを回して止める。

2.ポールの取り付け

ターンテーブルと本体をつなぐポールを取り付けます。

ポールについているツメをスタンドの溝にはめてネジを止める。

3.ターンテーブルの取り付け

2と同じようにターンテーブルにもう一方のポールの先を取り付けます。

ポールについているツメをターンテーブルの溝にはめてネジを止める。

4.ケーブル取り付け

本体とターンテーブルをつなぐケーブルの取り付けをします。

5.本体とパソコンを接続するUSB3.0ケーブルを取り付けます。

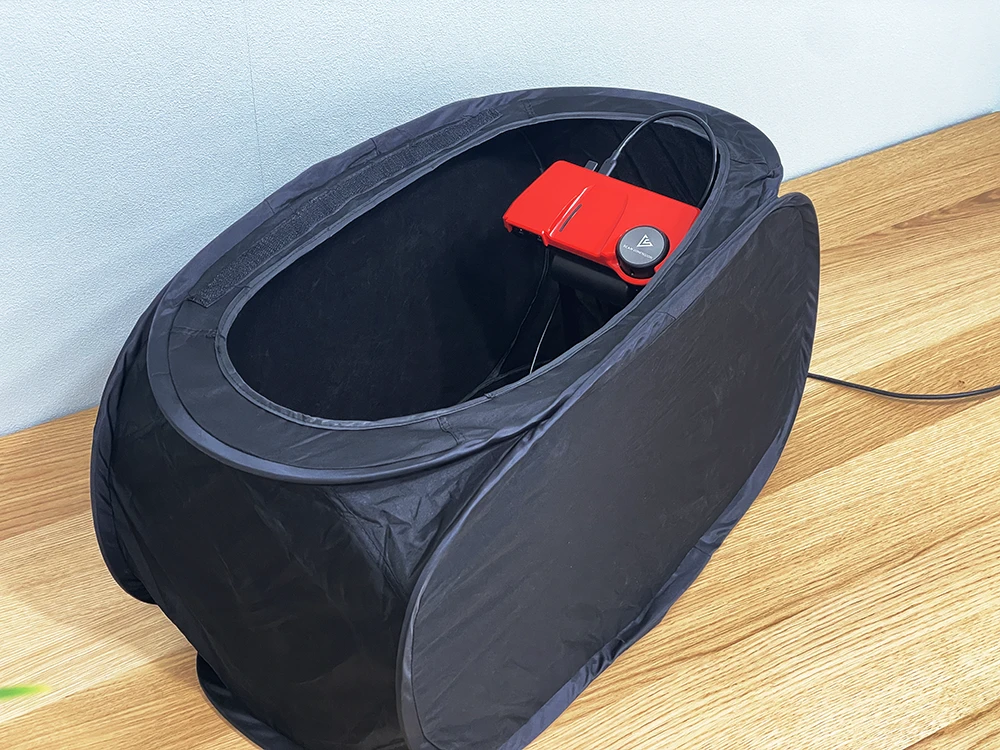

6.組み立てたスキャナーを遮光テントの中に入れます。

 テント下部の窓からPCとつなぐUSB3.0ケーブルを出してPC と繋げます。

これで組み立て完了です。
